| 工作原理 | 常压 |
|---|---|
| 功率 | 3.5kw |
| 灌装精度 | 99.8% |
| 灌装量 | 250-2000 |
| 灌装头数 | 12.0 |
| 规格 | 18头 |
| 生产能力 | 4000 |
| 适用对象 | 矿泉水、纯净水 |
| 适用瓶高 | 150~320 |
| 适用瓶径 | 50~100 |
| 售后服务 | 1年保修 |
| 外形尺寸 | 2600*2200*2400mm |
| 适用行业 | 餐饮,食品,医药,**,化工,其他 |
| 物料类型 | 液体 |
| 自动化程度 | 全自动 |
| 包装类型 | 瓶 |
| 品牌 | 奥飞凌 |
| 型号 | XGF |
| 加工定制 | 是 |
工厂直销纯净水灌装机 大桶纯净水灌装生产线 饮料灌装设备出售
全自动纯净水灌装机/瓶装水灌装机/三合一灌装机全套生产线

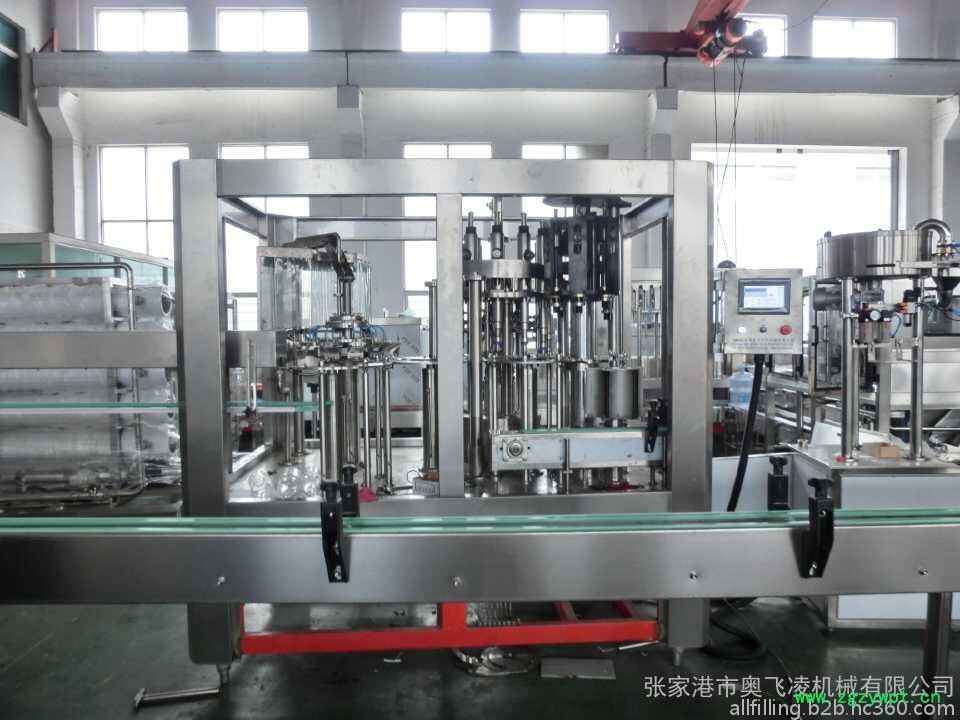

XGF系列常压灌装机是我公司自行设计制造的冲瓶灌装拧盖一体机，设备性能稳定，技术先进，造形美观，功能齐全。
1. 技术结构特点

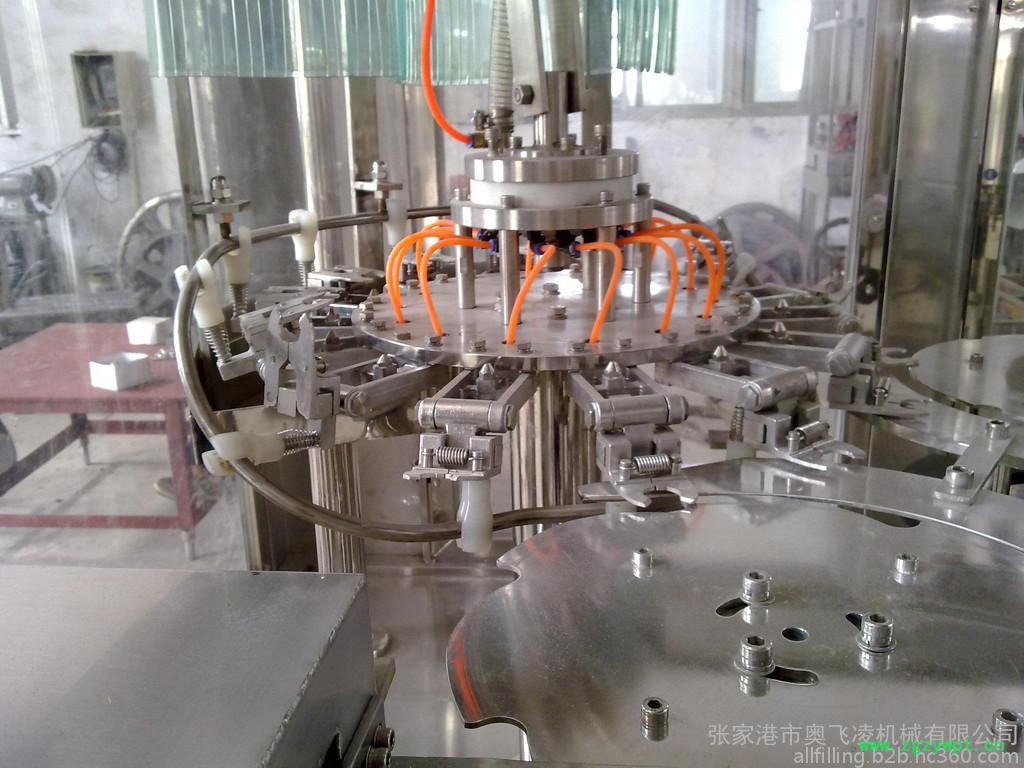

a.冲瓶部分：
本机为旋转式冲瓶机，主要用于不含气、水等液体的新瓶冲洗。
PET瓶由分瓶星轮进入设备由夹钳和翻转机构夹住瓶口转至瓶口朝下，无菌水冲洗后沥干，自动翻转至瓶口朝上，经出瓶星轮输送至灌装机。设备主要结构与冲洗介质接触部分和外部防护罩均为**不锈钢材料；开放式齿轮传动。
冲瓶机进水管配备压力表
冲瓶机装有接水盘以回收冲瓶水
冲瓶时,每瓶冲水量为：105ml/s（0.25MPa时）
b.灌装部分：
灌装部分实现将水灌装到由冲瓶机送过来的洗好的瓶子中。
灌装机是我国引进德国技术，运用常压灌装原理自行设计制造。
灌装阀采用常压式机械阀，灌装快捷灵敏，灌装液面精度高。
采用双导杆瓶提升结构，使瓶提升和对中稳定。
主传动采用齿轮传动即开式组合传动，其效率高，噪声小，寿命长，维修方便，润滑充分，采用变频器对机器的主电机转速进行控制，本机采用无级变频调速。
导瓶系统，结构简单，可根据瓶型进行快速方便变更，整机采用卡瓶颈结构输送。
整机PLC自动控制,故障在线显示，如堵瓶、缺盖等。
灌装缸内物料自动控制，液位高度采用液位传感器检测，保证液位稳定及灌装可靠。
本机的关键零部件及电器元件采用进口产品。
c.拧盖部分：
拧盖部分将由理盖器整理好的盖子拧到已灌装好产品的瓶子上，并由输送链送至后道工序。
拧盖机通过减速机带动回转盘转动。使盖在离心力的作用下从出盖口离开料斗。在出口处有正反盖分离装置，当反盖经过时，盖自动落入返回管道中，通过风力自动把反盖吹入料斗。只有正盖才能顺利进滑道内，料斗内的盖量通过光电开关自动检测来控制输盖机，以保证下盖达到**效果。当正盖进入滑道后即可顺利进入喂盖盘，为防止意外，在滑道上同时配置了一个防反盖的拨盘，确保进入喂盖盘的盖正确，在滑道上还配置了一对光电开关，当检测到无盖时**立即停止主机。为了有效剔除无防盗圈的坏盖及清理料斗时的余盖，在料斗出口正对面有一活动出口可满足此功能。
2. 技术参数
额定产量（500ml瓶）： 6000瓶/小时
冲瓶头数： 18
冲瓶时间： 2-2.5秒
灌装阀头数： 18
灌装阀流速： 140～160ml/s
拧盖机头数： 6
适用瓶型： PET瓶 直径： D=50～100mm
瓶高： H=150～320mm
拧盖力矩： 0.6～2.8Nm（可调）
装机容量： 3.5KW
压缩空气消耗量： 0.25Nm3/min（0.6MPa时）
水 耗 量： 冲瓶用约2.5m3/h（0.2-0.25Mpa）
外形尺寸： 2600×2200×2300mm
重 量： 2.5 T
