| 干燥机功率 | 4kW |
|---|---|
| 主机质量 | 900kg |
| 药泵柱塞数 | 20 |
| 单柱塞供药量 | 0~1.5ml (标准) 0~3ml (加大) |
| 滚模尺寸 | ￠150*200mm ￠150*250mm |
| 滚模转速 | 最大5 rpm，常用3.5~4.5rpm |
| 产品别名 | 软胶囊滚模压丸机 |
| 产品认证 | IOS9001 |
| 主机尺寸 | 2110×1220×1820 |
| 产地 | 北京 |
| 额定电压 | 220v |
| 功率 | 16kW（含2个2.5kW胶桶） |
| 认证 | CE |
| 适用对象 | 油类 |
| 适用范围 | 食品医药 |
| 重量 | 待定 |
| 包装类型 | 瓶 |
| 品牌 | 中天 |
| 型号 | JLR-100 |
| 加工定制 | 是 |
| |

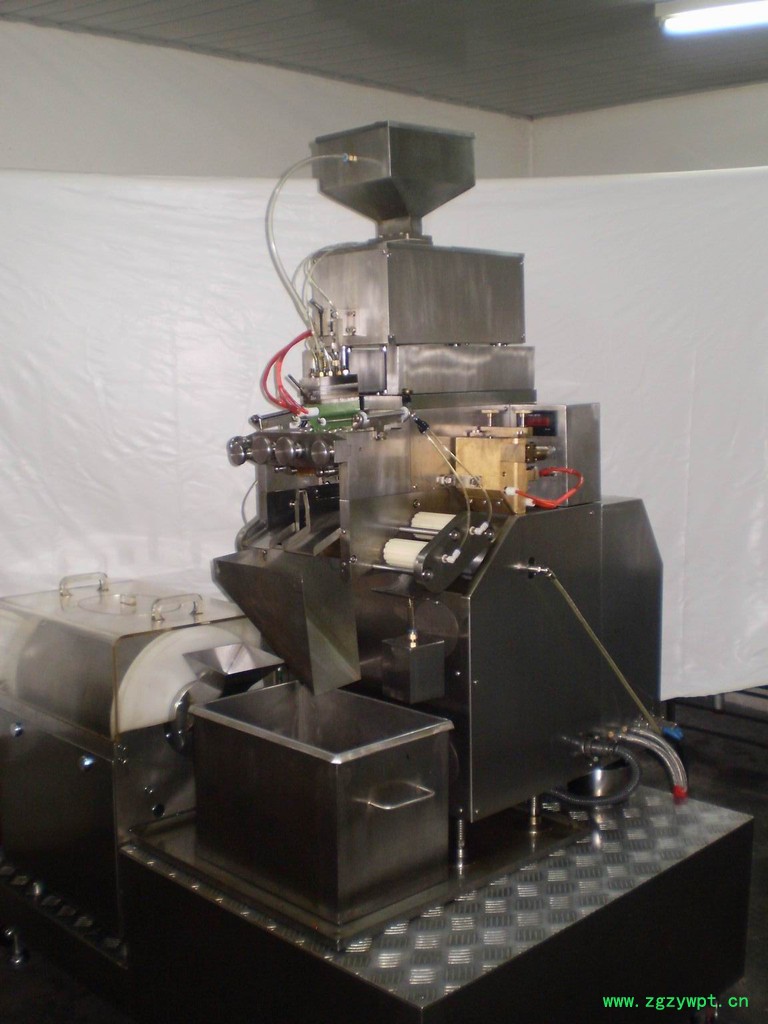

JLR-180型软胶囊机综合运用了多种自动控制技术，装量，生产效率高，操作简单，结构紧凑，性能稳定，工作可靠。整条生产线由主机、输送机、干燥机、保温贮存罐、控制系统及其他相关配套设备组合而成。
一、产品、设备精良。
我公司提供的JLR-180型软胶囊机是组装产品，其关键部件为军工单位加工，配以国产出口标准的电机、世界厂商的电器控制元器件以及国内先进加工技术制造的其他附件而成。
严格控制产品质量，合理控制成本，使得JLR-180型软胶囊机具有进口质量，国产价格，性能价格比极优。具体如下：
1．主机供料泵泵体组件、滚模传动组件为航天部、电子部提供，保证了软胶囊装量精度与外型质量。
2．全部轴承为日本进口，保证了设备的运转精度和使用寿命。
3．电控操作开关组件、旋钮组件、指示灯组件全部为的日本富士公司原装进口产品，保证了工作的可靠性和使用寿命。
4．所有工业电器组件（空气开关、交流接触器、继电器等）均为的德国施耐德（集团）上海公司产品，质量可靠。
5．温控仪为日本RKC公司产品，变频器为日本富士电机公司产品，操作简单，控制精度高，质量可靠。
6．电机及减速电机采用国产出口标准的产品，严格的检验（检验）保证了产品的质量。
7．设备的外观包装组件采用先进的数控加工技术加工而成，使得整机美观大方。
8．软胶囊模具组件均采用进口设备 — 数控加工中心精心制造而成，精度高，表面质量好，保证了软胶囊产品的质量。
二、整套设备用材考究，符合GMP要求。
1．主机齿轮箱体采用铸铁材料，具有良好的减震效果，保证了设备运转平稳。
2．蜗轮全部采用铜合金，蜗杆和齿轮采用了钢材，严格的热处理及加工工艺保证了传动精度，并具有良好的耐磨性和极低的摩擦阻力，设备的无功损耗低。
3．整套设备全部采用进口的滚动轴承，确保传动精度。
4．本机模具采用硬铝合金或铜合金精密制造而成，相应配套的加热注射器与料液分配器采用铜合金制造，其余所有与药品接触的部分全部采用不锈钢材质制成，消除了传统的碳钢镀铬加工工艺所带来的隐患，延长了设备的使用寿命。
5．干燥机为全不锈钢结构，完全符合GMP要求。
6．干燥机用转笼笼体为不锈钢板材制成，比传统的不锈钢编制网清洗方便、彻底，避免了生产不同品种时的交叉污染。
7．干燥机转笼采用无油润滑传动，精心选用无毒、高强度聚乙烯材料制成传动轮，使得整机工作过程中清洁卫生。
8．干燥机内部装有不锈钢接盘，用于盛接干燥过程中落下的油质等杂物，可使整个车间地面保持清洁。
9．胶囊输送带采用光滑的特氟龙涂层TR纤维带，无毒、不粘，易清洗。
10．保温贮存罐为全不锈钢结构。
11．设备所有外露蒙皮均为不锈钢板材制成。
三、JLR-180型软胶囊机具有如下特点：
1．设备利用率高，高产、低耗。
通过对传统6英寸滚模胶囊机使用情况进行大量数据统计分析，发现其供料泵的柱塞利用率普遍在70%以下，很多情况下只有50%~60%左右。因此通过改变模具尺寸，在保留原设备优点的基础上，进行优化设计，使本机在不增加人员、占地、耗电等成本的前提下，生产能力比6英寸滚模胶囊机提高20%-50%，同时降低生产原材料成本。（详见附表）
2．用于软胶囊生产过程中存放胶液或流体内容物的保温贮存罐为三层夹套式结构，隔热保温效果显著。该罐具有温控装置，通过水浴加热，可控制罐内物料的温度；选用此罐可实现物料的地面供给，使得工作安全可靠，同时对厂房高度要求降低至3m。
3．该机采用了独特的胶膜宽度调节机构，配合优化设计的软胶囊模具，可的降低调试及生产过程中原料（胶液）损耗。
四、主要技术指标：
本公司提供的JLR-180型软胶囊机全部通过120小时以上的试车，并全部进行压丸试验，以验证各项技术指标。
主机主要技术指标：
1．封装内容物种类：通过选配不同组件，可实现液体、软膏的封装（液体封装为基本型）
2．滚模尺寸：Φ103X180mm（区别于6英寸滚模Φ1033152mm）
3．滚模转速：0-6rpm无级变速
4．流体单柱塞供给量：0-2ml (0-3ml 特殊定货)
5．成品胶囊装量精度：液体±2% 其他±5%
6．主电机功率：1.5kW
7．供电制式：AC380V 50Hz
8．设备功耗：3kW
9．外型尺寸：1020×750×1950mm
10．重量：~900kg
干燥机主要技术指标：
1．干燥转笼尺寸：Φ450×600mm
2．干燥转笼转速：15rpm（根据用户需要，可无级调速）
3．电机功率：4×0.1kW AC220V / 50Hz
4．风机风量：40m3/min
5．风机风压：300Pa
6．风机功率：2×0.4kW AC380V / 50Hz
7．外型尺寸：3560×570×1100mm
8．重量：~500kg
保温贮存罐主要技术指标：
1．罐内容积：140 L
2．水套容积：60 L
3．罐内允许压力：0~+0.06MPa
4．保温功率：1.5kW
5．供电制式：AC220V 50Hz
6．外型尺寸：Φ630×1200mm
7．重量：~100kg
软胶囊滚模组件：
本公司可根据用户要求提供各种规格及类型的滚模组件。所提供的滚模全部经过计算机优化设计，使得其生产率最大，配合本公司的胶膜宽窄调节机构，可降低用胶量，使生产成本降至。
滚模用材分铝合金和铜合金两种。
附表：JLR-180型软胶囊机常规生产能力（与6英寸滚模软胶囊机相比较）
下面是JLR-180型软胶囊机中速运转（3rpm/min,6rpm/min）情况下常用滚模的生产能力及对比。
| 形状 | 装量号 (量滴) | 6英寸滚模型 | JLR-180型 | 生产能力 提高率 | ||
| 模腔数 | 生产能力（粒/小时） | 模腔数 | 生产能力 （粒/小时） | |||
| 圆 柱 型 | 4 | 180 | 32400 | 217 | 39060 | 20.56% |
| 5 | 174 | 31320 | 216 | 38880 | 24.14% | |
| 6 | 140 | 25200 | 196 | 35280 | 40% | |
| 8 | 125 | 22500 | 175 | 31500 | 40% | |
| 10 | 125 | 22500 | 150 | 27000 | 20% | |
| 14 | 96 | 17280 | 138 | 24840 | 43.75% | |
| 16 | 92 | 16560 | 115 | 20700 | 25% | |
| 18 | 92 | 16560 | 115 | 20700 | 25% | |
| 20 | 88 | 15840 | 120 | 21600 | 36.36% | |
| 橄 榄 型 | 3 | 216 | 38880 | 280 | 50400 | 29.63% |
| 4 | 216 | 38880 | 270 | 48600 | 25% | |
| 6 | 182 | 32760 | 234 | 42120 | 28.57% | |
| 8 | 132 | 23760 | 198 | 35640 | 50% | |
| 10 | 132 | 23760 | 189 | 34020 | 43.18% | |
| 20 | 102 | 18360 | 120 | 21600 | 17.65% | |
| 32 | 72 | 12960 | 88 | 15840 | 22.22% | |
| 球 型 | 6 | 198 | 35640 | 220 | 39600 | 11.11% |
| 7 | 189 | 34020 | 210 | 37800 | 11.11% | |
| 28 | 90 | 16200 | 135 | 24300 | 50% | |
| 管 型 | 6 | 112 | 20160 | 140 | 25200 | 25% |
| 8 | 100 | 18000 | 130 | 23400 | 30% | |
| 10 | 100 | 18000 | 125 | 22500 | 25% | |
| 18 | 80 | 14400 | 105 | 18900 | 31.25% | |
