| 颜色分类 | 不含烤车烤盘 含烤车烤盘 |
|---|---|
| 大型烘干设备 | 多功能大型烘干设备 |
| 品牌 | 鼎诺盈 |
| 型号 | DNY-100Y |
鼎诺盈热风烘干设备
DNY-100Y
外形尺寸：10.47米×3.92米×2.1米
实用空间：8.15米×3.8米×2米
温度控制范围：环境温度——85摄氏度
温度控制精度：±0.5摄氏度
温度控制均匀度：±1摄氏度
湿度控制范围：0%——**
湿度控制精度：±1%
设备介绍
1．节能。
2．稳定耐用、操作方便。
制作材料：高密度、耐高温、加厚保温钢板。
设备用途：

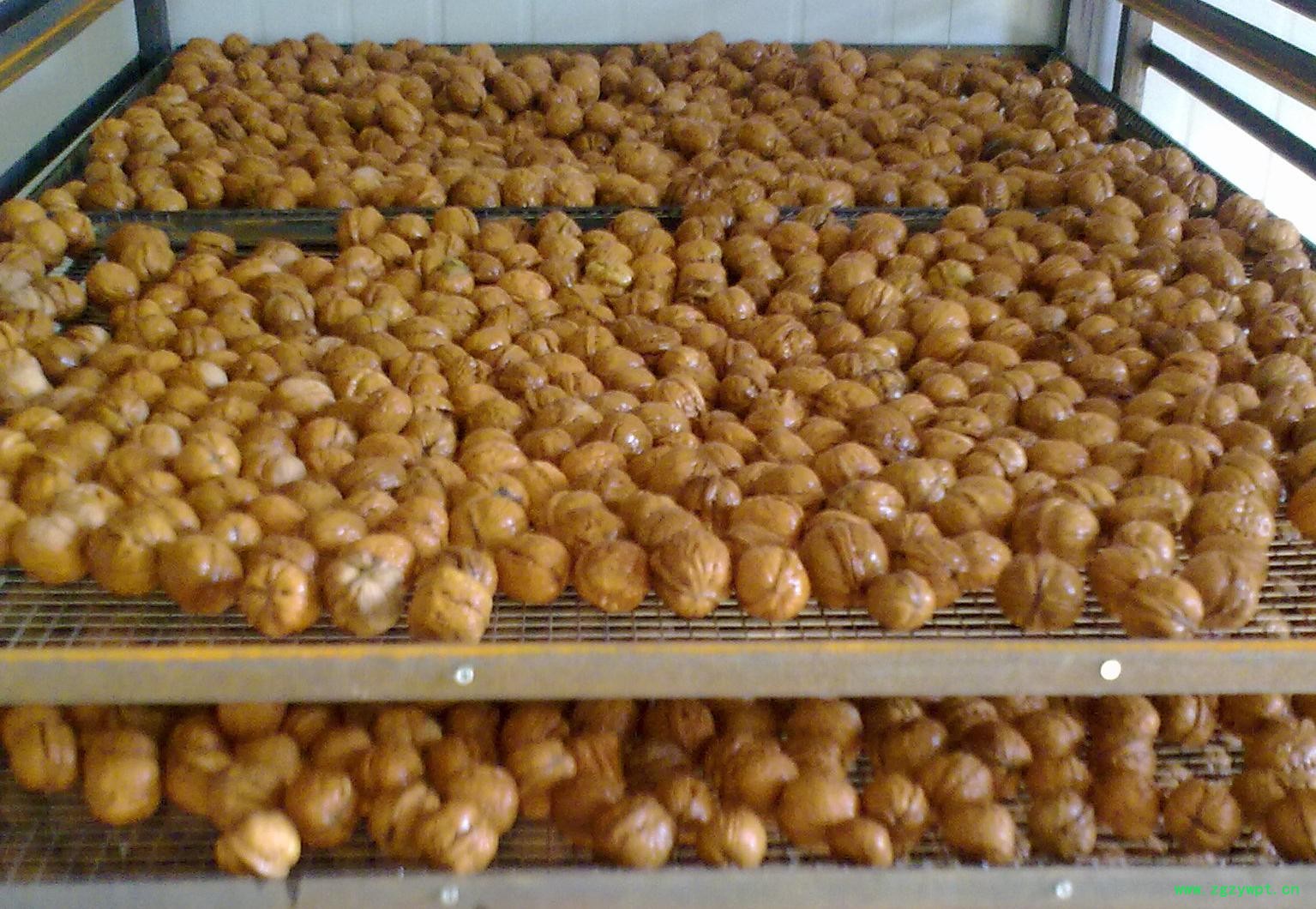

1.烘干物料；（食品 药材 建筑 木材 蔬菜 等）
2.材料老化试验；
3.恒温恒湿。
1.1电控系统
1.1.1主控单元
采用德国西门子**的smart 200系列，S7-200 SMART CPU 模块本体集成 1 个以太网接口和 1 个 RS485 接口，通过扩展 CM01 信号板或者 EM DP01 模块，其通信端口数量**多可增至 4 个，可满足大小型自动化设备与触摸屏、变频器及其它第三方设备进行通信的1、主控制系统
需求，支持以太网接口下载程序，支持 Modbus RTU、USS、PROFIBUS-DP、自由口通信等 ， 支持通用 Micro SD 卡下载程序、更新 PLC 固件和恢复出厂设置，大幅缩短机器设备的上市时间，真正有效地提高用户的市场竞争力。
1.1.2 触摸屏显示单元
采用的是德国西门子第二代smart line v3系列。全新一代精彩系列面板 SMART LINE V3 的功能得到了大幅度提升，与 S7-200 SMART PLC 组成**的自动化，控制与人机交互平台，为您的便捷操控提供了理想的解决方案。强大且丰富的通讯能力，集成以太网口可与 S7-200 SMART PLC 以及 LOGO! 进行通讯，隔离串口（RS422/485自适应切换），可连接西门子、三菱、施耐德**以及台达部分系列 PLC。支持 Modbus RTU 协议，可同时连接 4 台控制器。
1.1.3 辅助电气控制元件
采用国内**品牌正泰电器。也可以选择西门子，施耐德正泰电气元件，采用的DZ47系列的小型断路器，用于照明配电系统(C型)或电动机的配电系统(D型)，可用于交流50Hz/60Hz，额定电压至400V，额定电流至60A的线路中起 过载、短路保护作用，同时也可以在正常情况下不频繁地通断电器装置和配电线路。 及其配套的交流接触器，中间继电器和接线端子。
1.1.4 温湿度传感器
采用工业分体式温湿度变送器传感器防尘管道式，瑞士原装进口 芯片高精度 分体式活动 螺纹安装，运行稳定可靠，控制**。输出信号：电流4-20MA 电压0-10V 支持标准的modbus rtu通讯，物理接口是RS485接口。 温度控制范围：环境温度0-95℃；湿度控制范围 0％-100％；温湿度**度±0.1。
1.2 烘烤程序系统
采用手动和自动控制两种模式。
（1）手动模式：选择手动，进入手动画面，可以进行手动状态下设备的各个部件的操作。 手动主要目的：用于设备检修和单项的测试。
（2）自动模式：
① 选择参数设定，进入参数设置画面，1-8段的参数。参数先按照预定工艺参数设置温度，湿度，和烘烤时间，设置完毕后，返回，进入自动画面，如果中途需要更改参数，需要停止复位，再设定参数后，重新启动。
② 设定风机正、反转时间，根据工艺选择风向转换和换向的时间。
③ 选择工艺，进入工艺选择模式A默认工艺选择 (开机是默认的工艺)，只进行1-2段控制 B选择自己设置工艺,进入1-8段控制。
④ 在①、②、③设置完毕后，选择启动，程序进入自动控制功能，过程中随时可以停机，自动中断，需要按下复位键，才能再次按启动按钮，进入自动过程。
⑤ 报警出现，自动停机，自动出现报警信息，报警内容提示操作人员需要检测的部位。需要按下报警确认键，进行报警确认。然后选择到自动，画面，按下复位键，报警解除，如果报警一直解除不了，需要检查相应的报警内容和相关硬件，否则设备处于停机状态。等待报警解除，设备才能正常启动。，报警的内容主要是检测温湿度传感器工作状况，根据工艺设定报警阈值，大于多少或是小于多少度属于异常，触摸屏会自动显示报警。及其辅助控制元器件的过载短路检测。
⑥ 触摸屏的主页画面显示烘烤箱内的实际温度，相对湿度，回风温度，烘烤段，烘烤时间，风机正转时间，风机反转时间，手动模式，自动模式，启动，停止，复位，及其画面的切换按钮。
⑦ 可以实现手机远程定位控制烘烤设备的运行状况及其检测设备运行的参数。
2、烘干机结构及配置
（1）外形尺寸 8580×3000mm×2100mm或根据实际情况确定具体尺寸；
（2）箱体四面立柱采用圆弧设计，美观、安全；
（3）走风方式：双通道正反相互循环（风机自动正反转控制系统）；
（4）走风方式优点：均匀度效果佳，可自由控制烘干物料数量，可同时烘干多种不同物料；
