| 测量范围 | 0-1000 |
|---|---|
| 电源电压 | 24 |
| 功耗 | 5 |
| 基本误差 | 2 |
| 类型 | 电化学式气体分析仪 |
| 显示方式 | 数显式 |
| 结构型式 | 在线式 |
| 品牌 | RAE/华瑞 |
| 型号 | FGM-3300 |
| 加工定制 | 是 |
| 外形尺寸（长x宽x高） | 182mm×195mm×107mm |
| 气体流量 | 3 |

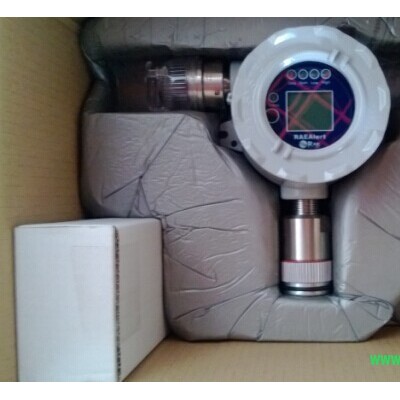

FGM-3300 RAEalert EC有毒气体检测仪
产 品 说 明
RAEalert EC是一款采用模块化设计、具有智能化传感器检测技术、整体隔爆（d）结构、固定安装方式的有毒气体检测仪。标准配置为带点阵LCD 液晶显示、三线制4~20mA 模拟和RS485 数字信号输出，可选配置为可编程开关量输出等模块，根据用户需求提供定制化产品，还支持输出信号微调等功能，方便系统组网及维护。可检测CO、H2S、O2、SO2、Cl2、NH3、HCN、NO、NO2、PH3、ClO2、ETO 等多种有毒有害气体。
主要特点：
• 智能化EC传感器，采用本质安全技术，可支持多气体、多量程检测，并可根据用户需求提供定制化产品，无需工具可实现传感器互换、离线标定和零点自校准
• 智能的温度和零点补偿算法，使仪器具有更加优良的性能
• 具有很好的选择性，避免了其他气体对被检测气体的干扰
• 多种信号输出，既可方便接入PLC/DCS 等工控系统，也可以作为单机控制使用
• 超大点阵LCD 液晶显示，支持中英文界面
• 免开盖，红外遥控器操作，单人可维护
• 本地报警指示，一体化声光报警器（选配）
• 仪器具有超量程、反极性保护，能避免人为操作不当引起的危险
• 丰富的电气接口，可供用户选择
• 通过ATEX、UL、CSA 等认证，具有国际化高端品质
应用领域：
•石油、石化
•冶金、化工
•环保
•造纸、印染
•市政
•科研、教育
•国防
技术参数：
检测原理
电化学
传感器
智能传感器
采样方式
扩散式
工作电源
9~30VDC
**大功率
30mA@24VDC
输出信号
4~20mA, 可微调
负载阻抗
600Ω
其他输出
RS485 Modbus，继电器模块（选配） 高报、低报和 故障30VDC/5A，常开 / 常闭可选
检测精度
±2%F.S.
响应时间(T90)
<15s
电气接口
3/4” NPT M
安装方式
2”立管 / 壁挂安装
显示方式
128×96 点阵液晶，支持图文显示
1 个 LED 状态指示灯，4 个 LED 功能指示灯
防护等级
IP65
环境温度
-40℃ ~+70℃ ( 极限值 )
-40℃ ~+55℃ ( 典型值 )
环境湿度
15~95% RH( 无凝露）
环境压力
86kPa ~106kPa
外形尺寸
182mm×195mm×107mm（HWD）
壳体材料
铝合金
重量
1.5kg
ATEX
Ex d ia IIC T4（取证中）
UL/CSA
Class I, Div. 1, Groups BCD T4（取证中）
IECEx
Ex d ia IIC T4（取证中）
防爆认证
Ex d ia IIC T6
标准配置
• 检测仪主机
• 操作说明书
• 标气罩
• 安装附件
可选配件
• 继电器模块
• 声光报警器
• 遥控器
• 标准气
• 减压阀
安装附件
• 穿线接头
• 压紧螺母
• U 型安装夹
• 安装背板
• 标气罩
• 防雨罩
• 堵头
