| 产地 | 山东 |
|---|---|
| 类型 | 吸盘 |
| 种类 | 化纤机械附件 |
| 品牌 | 瑞胜 |
| 型号 | 2333 |
| 配件适用对象 | 搅拌机 |
| 质量认证 | CCC |
压缩空气经过滤干燥后，通过拉瓦尔喷嘴高速喷射入粉碎腔，带动物料在高压气流的交汇点反复碰撞、磨擦而粉碎，粉碎后的粗细混合料在负压风机的作用下到达分级区，在高速旋转的分级涡轮产生的强大离心力作用下，使粗细物料分离，达到粒度要求的物料通过分级轮进入旋风分离器和除尘器收集，粗颗粒下降至粉碎区继续粉碎。
QLM系列设备特点：
● 适合于莫氏硬度9以下的各种物料的干法粉碎，尤其适合于高硬度、高纯度和高附加值物料的粉碎。
● 颗粒加速技术的突破，极大的提高了粉碎效率，降低了能耗，过粉碎小粒形好，粒度分布窄且无大颗粒，产品粒度D97：2－75微米之间任意调节。
● 粉碎过程中，由于气流急剧膨胀而使气流温度降低，尤其适合于热敏性、低熔点、含糖份及挥发性物料的粉碎。
● 物料相互碰撞进行粉碎，有别于机械粉碎依靠刀片或锤头等对物料的冲击粉碎，因而设备无磨损，产品纯度高。
● 可与多级分级机串联使用，一次生产多个粒度段的产品。
● 设备结构紧凑，拆装清洗方便，内壁光滑无死角。
● 整套系统密闭粉碎，无粉尘，噪音低，生产过程清洁环保。
● 控制系统采用程序控制，操作简便。
● 可进行数种物料的混合粉碎; 可变的组合结构、结构紧凑、一机多用。
QLM系列 技术参数
|
| QLM03 | QLM06 | QLM10 | QLM20 | QLM40 |
| 入料粒度 | <3 | <3 | <3 | <3 | <3 |
| 产品粒度 | 2～75 | 2～75 | 2～75 | 2～75 | 2～75 |
| 生产能力 | 5～80 | 10～200 | 20～400 | 50～1000 | 150～2500 |
| 空气耗量 | 3 | 6 | 10 | 20 | 40 |
| 空气压力 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 |
| 装机功率 | 30 | 47～64 | 68～98 | 145～164 | 250～298 |
QLM系列应用范围
● 非金属矿粉体加工：高岭土、滑石粉、石墨、轻质碳酸钙、云母、蛭石、尖晶石、凹凸棒石、硅灰石、水镁石、膨润土等。
● 高硬度物料粉体加工：碳化硅、刚玉、氧化锆、碳化硼、电气石、氧化硅、氧化铝、石榴石、锆英砂、金刚石等
● 化工粉体加工：氢氧化铝、硅胶、白炭黑、木粉、环氧树脂、碳粉、聚四氟乙烯、发泡剂、氢氧化镁、 纤维素、三硫化钼、三氧化二锑、钛白粉、氧化铝、染料、颜料等
● 农药粉体加工：多菌灵、甲基托布津、除草剂粉体、杀虫剂粉体、杀菌剂粉体可湿性粉剂等
● 医药粉体加工：绿茶、丹参、珍珠粉、鳖粉、三七、西青果、花粉、珍珠粉、等
● 食品粉体加工：大麦粉、食品钙、珊瑚礁、大麦苗、胶糖粉等
● 颜料粉体加工：氧化铁、氧化铬 、酞菁、镉红、镉蓝等
● 金属材料粉体加工：锌粉、铝粉、镁粉、锡粉、铜粉、钽粉、锡铅合金粉、钼铁粉等
● 电池材料粉体加工：钴酸锂、氧化钴、锰酸锂、二氧化锰、镍钴酸锂、焦碳、石墨、磷酸铁锂、沥青、复合材料等
● 阻燃材料粉体加工：氧化镁、碳酸镁、氧化锌、氢氧化镁等。
● 其它材料粉体加工：稀土材料、磁性材料、陶瓷材料、耐火材料、电子材料等。

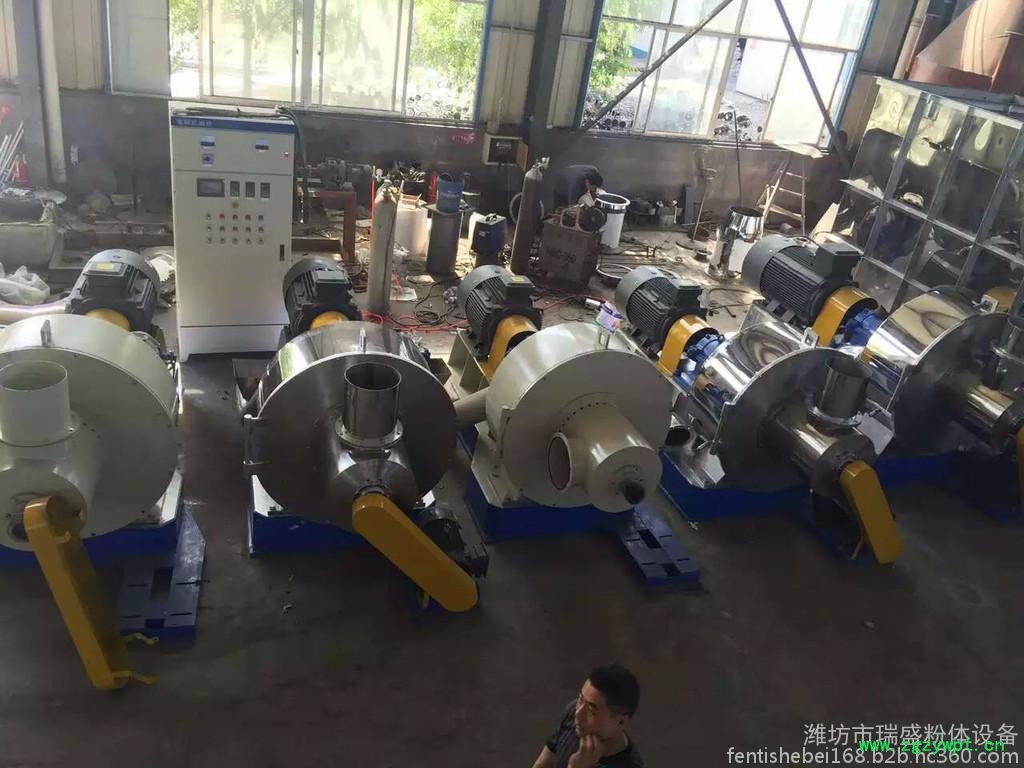

CJ系列超微粉碎机工作原理：

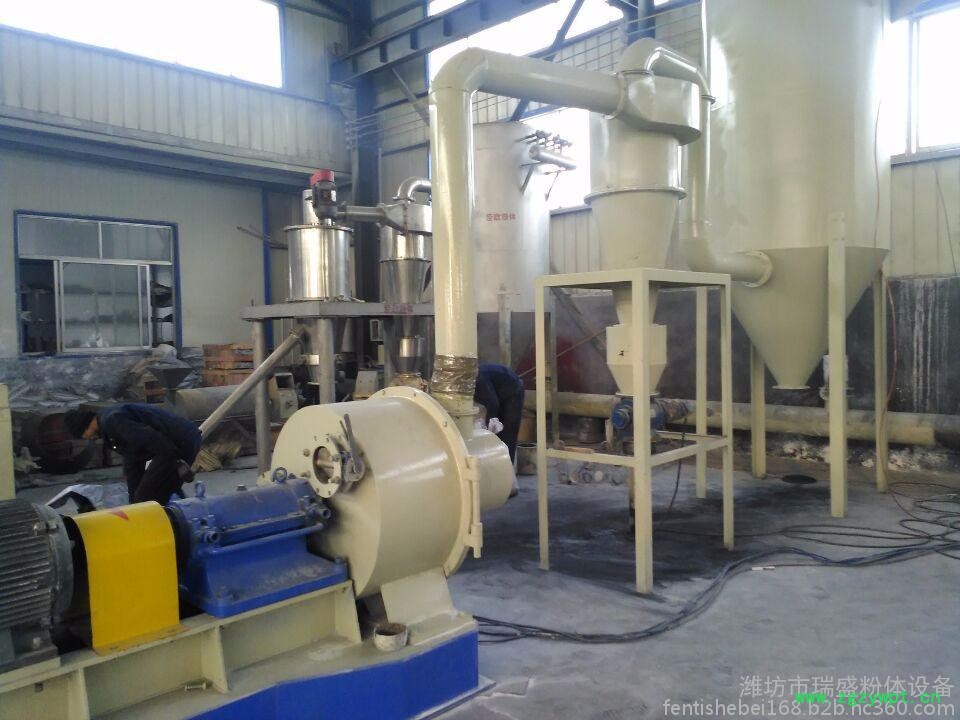

该机是一种立轴反射型粉碎机，能同时完成微粉碎和微粒分选两道加工工序，粉碎机由动盘及齿圈组成，通过特殊形状的动盘高速旋转，物料颗粒在动盘及静止齿圈之间反复多次受到挤压、碰撞、剪切，从而达到粉碎，由定量喂料系统把物料输送到粉碎腔内，物料在高速旋转的转子与齿衬的定子之间受到冲击和剪切，粉碎后的物料在气流的带动下进入分级区，合格的物料通过旋风和除尘器收集，不合格的物料重新返回到粉碎区进行粉碎。
CJ系列超微粉碎机的特点：
1. 机结构紧凑合理、体积小、耗能低，效率高，转动平稳，噪声低，密封可靠，无粉尘污染，安装简单，易拆易修，调换损件方便
2、该设备采纳国内外干法机械粉碎机的特长,根据需要可采用大风量入腔或水夹套冷却，以降低粉碎热量，防止物料颗粒粘壁、粘粉碎盘面的弊病。。
3.粉碎、分级一体机，能将达到细度要求的物料及时分送出来，避免过粉碎，物料粒度分布窄。
4适合加工各行业的多种物料，在不停机的情况下，可任意调节粒度。产品粒度均匀，细度可达10-5um
5. 本机应用广泛，适用于莫氏硬度小于5，含水量小于10％的干性物料都可以采用本机粉碎。
6.对于团聚物，有很好的打散和分散功能，带有自动排渣、不易粉碎物功能CJ系列超微粉碎机适用范围：??该机具有自冷却功能，特别适用于加工热塑性、纤维性物料，适用于化工、医药、调料，涂料，颜料，染料，饲料、塑料、碳黑，催化剂、氢氧化铝、氧化铝、滑石、云母、石墨、AC发泡剂、石油焦、农药、染料、涂料、阻燃剂、碳黑、电子材料、橡胶、冶金、陶瓷、食品、建材、矿石、水泥、耐火材料、无机矿物、谷类、等粉碎的理想设备。
CJ系列超微粉碎机参数
| 参数/型号 | CJ-20 | CJ-30 | CJ-40 | CJ-60 | CJ-80 | CJ-100 | CJ-120 | |
| 配套动力(kw) | 粉碎盘 | 7.5 | 11 | 22 | 30 | 55 | 75 | 90 |
| 分级叶轮 | 0.75 | 1.5 | 2.2 | 4 | 5.5 | 7.5 | 11 | |
| 喂料器 | 0.37 | 0.75 | 1.1 | |||||
| 转速(r/min) | 粉碎盘 | 7500 | 6500 | 5500 | 4200 | 3000 | 2500 | 2000 |
| 分级叶轮 | 900-3200 | 800-3000 | 750-2800 | 750-2700 | 600-2400 | 500-2000 | 400-1600 | |
| 加料器 | 20-100 | |||||||
| 风量(m3/h) | 250-500 | 700-1200 | 1200-2000 | 2200-3600 | 4000-7500 | 8000-12000 | 12000-16000 | |
| 粉碎粒度(um) | 2-75 | |||||||
| 产量(kg/h) | 2-50 | 50-200 | 70-250 | 80-300 | 150-800 | 200-1000 | 250-2000 | |
