上海孚合自动化仪表有限公司

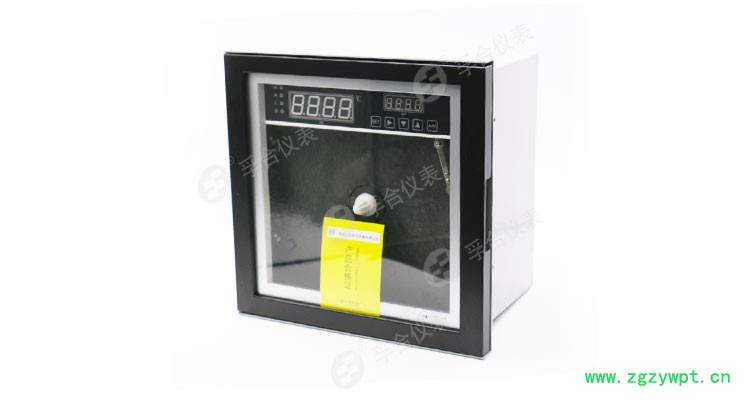

XJGA系列智能圆图数显调节记录仪是目前新一代的智能化仪表，由于把目前国际上较新科技术，巧妙地应用于本仪表中,从而解决了智能仪表长期存在的高价格问题，本仪表有极高的价格性能比。本仪表采用的开关电源，在抗各种电源干扰方面有了很大提高，且能在交流电压波动极宽的地区正常工作，仪表结构采用积木形式，改变了传统制造工艺，使仪表构件减少，从而提高了仪表的可靠性，本仪表除了传统的记录功能外，增加了数字显示使仪表的测量值一目了然。该仪表使用面广，可供冶金、化工、石油和电站……等工矿企业及科研单位作自动测量记录或调节各种参量用。

产品特点：
●适用于目前任何一种新旧标准和国际标准，同时还适合用非标的热电偶，热电阻等传感器。同时也同时也适用于任何一种湿度、压力、流量、液位、称量等传感器或变送器及任何一种标准或非标准电压或电流。
●全自动数学冷端补偿。
●自动稳定系统。
●先进的数字化调校及设定系统，完全革除了电位器等调整器件，使仪表在精度、抗震、稳定性、可靠性方面都得到根本改善。
●为适应国内外的特殊环境，本仪表采用具有高水平开关电源，在抗各种电源干扰的方面有了很大提高，且能在交流86-264伏极宽的电压范围内工作。
●仪表结构采用高科技整体固化形式，改变了传统的拼接工艺，式仪表构件减少到低限度，且吧大圆（XBJ系列）及新、老中圆（XZE.EGS.XGJ系列）等四大系列的圆图记录仪额度全部优点、规格、品种及三种安装孔尺寸（260×260；280×280；378×378）溶集于XJGA系列中，用户可不更换原有的控制屏幕，不改变原有的安装开孔尺寸**能使用XJGA系列智能圆图数显记录（调节）仪。
●本仪表除了传统的记录功能外，增加了数字显示，使仪表的测量值一目了然。
●本仪表备有直流24V电源输出，可供各种变送器使用。
●本仪表属智能傻瓜型。操作与维修参阅使用说明书后边知。无需进行培训。

规格参数：
仪表精度：数显0.5﹪±1个字；记录±1.0﹪显示方式：4位0.8时，LED数字显示
记录有效宽度：87.5㎜
行程时间：≤5秒
走纸速度：24小时/周
设定范围：全量程0～100﹪
设定精度：0.5﹪
输出接点容量：交流220V1A（交流无感负载）?直流50V1A（纯阻负载）
工作环境：温度0～50℃?相对湿度≤90﹪
电源电压：交流AC220V（＋10～－20）﹪??50Hz±5﹪
消耗功能：≤18VA
仪表重量：≤8㎏
外形尺寸：288×288×180㎜
表盘开孔尺寸：260×260㎜
（开孔尺寸280×280；378×378㎜配有附件均能安装）
