| 品牌 | 格翎 |
|---|---|
| 型号 | GLWXH-01-XXXX |
| 加工定制 | 是 |
| 蒸发面积 | 定制（m2） |
| 功率 | 定制（KW） |
| 外形尺寸 | 定制（m） |
| 重量 | 定制（kg） |
| 用途 | 食品，制药，化工物料的蒸发浓缩，提供浓度 |
| 操作压力 | 减压 |
| 结构形式 | 立式 |
| 外形 | 排管式 |
| 运动状况 | 外循环 |
| 规格 | 100-5000kg/h,可定制 |
一、用 途：
本设备适用于轻工、食品、西药、淀粉、化工、中药等液体物料的加工浓缩，能够充分的满足热敏性物料的浓缩的要求，如西药，中药与热敏性物料等。
二、主要参数：规格、型号 | 300型 | 500型 | 1000型 | ||
蒸发能力Kg/h | 300 | 1000 | 1500 | ||
真空度Mpa | -0.08—0 | ||||
蒸汽压力Mpa | 0.09 | ||||
蒸发温度℃ | 60-85 | ||||
浓缩比重 | 1.35 | ||||
蒸汽消耗 | 140 | 220 | 380 | ||
三、结构及性能：

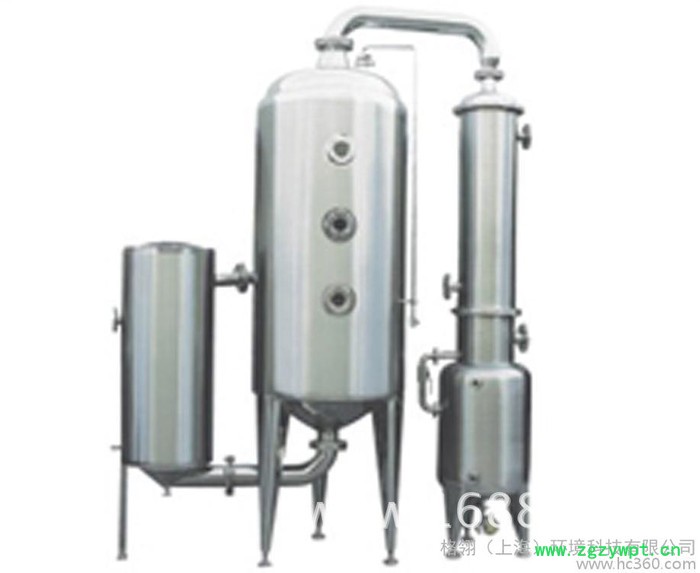

本设备主要分为六大主要组成设备，分别是分离器、冷凝器、加热器、液桶、气液分离器、除沫器。成套设备都选择**不锈钢材料采用制成。
分离器的分离室正面没有设置视镜窗口，但是设有真空表。温度表，为掌握观察蒸发室内部的物料负压蒸发时的真空度和物料的温度。设备采用后面入孔式视镜，便于供操者观察物料的蒸发情况而且有利与设备室内部清洗，消毒。
加热室内以列管式为主，生蒸汽由壳程接入，为了更保险，更安全，加液室配有安全阀，及压力表。
四、工作原理：蒸汽进入加热室的列管外层容器，蒸汽将料液加热，使料液温度上升，由喷管将汽液喷进蒸发室，进行分离，分离出的液料由循环管重新回到列管再进行加热，料液经过蒸汽加热温度上升再次喷入蒸发室进行循环蒸发。当料液浓缩到一定程度，经过取样分析达到合格后由出料口出料，蒸发室内的蒸汽经过除沫器再次将气液分离出，析出的液体再次回到蒸发室剩下的二次蒸汽进入冷凝器及冷却器，经冷却冷却大部分蒸汽成为液体输送到储液桶，等下不凝的气体被真空泵带走或是排入大气。
