无纸记录仪,有纸记录仪,温度记录仪,压力记录仪等
产品: 浏览次数:842无纸记录仪,有纸记录仪,温度记录仪,压力记录仪等
加工定制:
类型: 温度记录仪
单价: 2800.00元/台
最小起订量: 1 台
供货总量: 1000 台
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-10-04 21:48

详细信息
加工定制
类型 温度记录仪
测量范围 温度,压力,液位,流量等
测量精度 0.1%
品牌 国仪
型号 GY-CP65. GY-X10

GY-CP65,1-16路万能输入彩屏无纸记录仪,可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。

功能特点
◆系统
▲采用**大规模集成电路,国际名厂元器件精心设计;
▲采用高速、高性能32位ARM微处理器,画面响应时间小于0.2秒,可同时实现12路信号的检测、记录、显示和报警;

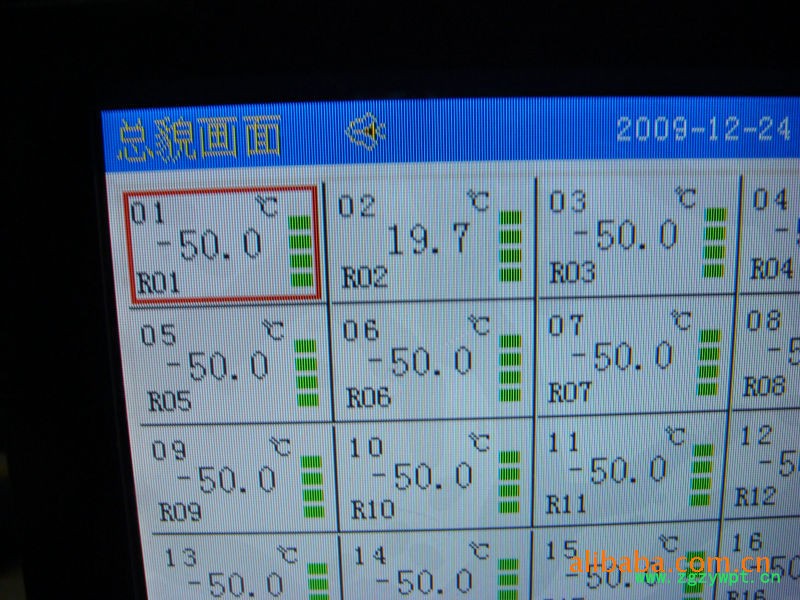

▲5.6英寸进口SHARP320X240点阵TFT高亮度彩**形液晶显示,CCFL背光、画面清晰、宽视角。屏幕亮度可以自由调节;
▲全隔离万能输入,可输入多种信号,无需跳线,通过软件组态即可;
▲新型开关电源,85VAC~265VAC范围内正常工作;
▲集成硬件实时时钟,掉电情况下时钟也能准确运行;
▲提供变送器+24VDC隔离配电;
▲全铝密封外壳及内部屏蔽板,保证仪表在恶劣环境中正常工作;
▲大容量FLASH闪存芯片存贮历史数据,掉电**丢失数据;
▲12路继电器报警输出。

◆信号
▲可输入各种标准信号,Fr、20mA、5V、S、B、K、T、E、J、R、N、Pt100、Cu50、Cu53、BA1、BA2、350Ω、20mV、100mV、10mV、WRe、F1、F2
▲信号全量程精度±0.2%
▲通道间完全隔离
▲可提供隔离配电
▲提供标准4-20mA输出

◆软件
▲中文菜单组态、显示工程位号,工程单位。软件密码锁保证用户组态安全;
▲工程量显示数值范围宽,可显示5位数值:-9999~19999;
▲报警显示,同时指示各路通道的下下限、下限、上限、上上限报警。可以记录**的15条报警信息;
▲支持流量累积功能;
▲4组温压补偿,支持补偿信号输入、常数可选,提供多种补偿模型,如过热蒸汽,饱和蒸汽、压力补偿等常用补偿模型;
▲支持真空度科学计数法显示;
▲曲线走纸方式可设定横向或纵向;
▲每4组曲线显示可以自由组合,自定义曲线颜色;
▲内置GB2312二级汉字字库(6500汉字);
▲全新T6输入法,操作方便。支持汉字拼音输入,数字、英文、特殊符号、上下标等选择输入,采用国际标准编码,解决特殊单位及汉字位号的输入问题;
▲汉字位号、单位自定义组合输入。

◆通讯
▲标准串行通讯接口:RS-485和RS-232C;
▲支持标准Modbus RTU通讯协议,标准Modbus TCP通讯协议,提供多种数据类型,如百分量、工程量、累积量等,除支持本公司ScanX数据管理软件外,还支持iFIX、组态王、MCGS、PCAuto等流行专业组态软件,无需专用驱动;
▲使用USB2.0接口转存和备份历史记录,支持256M、512M、1G优盘;
▲支持FAT16/FAT32文件系统类型,Windows可识别历史记录文件;
▲外接微型打印机,可手动打印数据、曲线,自动定时打印数据,满足用户现场打印的需要。






一:概述温度有纸记录仪以独特的热打印记录方式和先进的微处理器控制技术,实现了**的高记录清晰度、高精度、高可靠性、多功能且便于操作。温度有纸记录仪可连续记录和数字打印。    温度有纸记录仪的每个通道均可直接选择接收多种热电偶、热电阻、电压和电流信号,并可对被测信号进行数字显示及进行趋势记录和数字记录,能在本身打印的100mm宽的纸格上同时记录刻度值、时间及每一个信号的曲线,并将通道号印在各通道的轨迹旁。可通过键盘设定测量信号种类、小数点位置、显示范围、记录边界、报警值、回差、系统误差的校正、记录标尺、数据打印间隔、走纸速度、打印深度及时间等参数,并对所设参数加以保护。广泛应用于医药、石油、化工、冶金、电力等行业及科研单位。二:主要性能及技术指标 1.输入通道     单点 双点 三点 四点 五点 六点 八点
                 每个通道的测量信号种类可由用户自己设定                 也可在定货时注明。[由厂方为用户设定好] 2.通道隔离:   输入通道之间相互隔离,无干扰。 3.显示功能:   测量值的定点或巡回显示                  设定参数显示[在设定状态下]                  报警提示符及提示灯                时间显示[在所有输入信号全部关闭情况下] 4.记录功能:  采用进口固定式热敏头,无笔墨消耗,无笔位                误差,抗震动                在100mm范围内有800个热印点                对测量值进行趋势记录和数字记录                在记录曲线同时打印标尺刻度及每个通道标记                每隔100mm打印一次刻度值、当前时间和走纸速度 5.实时时间:   由键盘设定当前日期和时间                即使掉电,也不影响正常计时6.曲线迁移功能: 通过对记录边界的设定,可使不同通道的趋势记录曲线分离开。7.标度变换功能: 对于电压及电流输入信号,可通过对显示范围的设定,实现显示及记录对输入信号的线性标度。对于热电偶及热电阻信号显示范围**是其测量范围。8.输入信号种类及测量范围: 各种热电偶、热电阻、标准电压及电流信号,由键盘设定选择。表一



         信号种类                                量程代码测量范围
电流mA010~10mA
mA024~20mA
mA开方034~20mA开方
电 压mV110~20mV
mV120~50mV
mV130~100mV
V140~5V
V151~5V
V开方161~5V开方
热电阻Pt10021-50.0~550.0 °C
Cu10022-50.0~150.0 °C
Cu5023-50.0~150.0 °C
远传压力电阻240~400Ω
热电偶T310.0~400.0 °C
E320~1000 °C
K330~1300 °C
S340~1750 °C
B35500~1800 °C
关闭通道00该通道关闭



 9.走纸速度: 通过键盘任意设定,走纸速度为10 mm/h到990mm/h。10.报警功能:提供六组继电器接点输出,由用户任意组合使用        每个通道报警均可选择上限、下限、差值上限、差值下限        每个通道的报警回差可设定,继电器动作时有指示灯提示        继电器触点容量:24VDC, 3A; 220VAC, 3A11.通讯:       可提供RS232C或RS485通讯接口                   【此项为扩展功能,定货时须注明】12.模拟量输出:可提供两路4 ~ 20 mA模拟量传送输出                   【此项为扩展功能,定货时须注明】13.采样周期:              0.6S14.数字显示及报警精度: ±0.2%F?S15.趋势记录精度:         ±0.2% 「两幅」16.数字记录精度:         ±0.2%F?S17. 输入阻抗: 大于10MW 〖注:进行电流测量时,输入阻抗为250W〗 18.功率消耗:       不大于30W19.正常工作环境: 温度范围:0~50°C   湿度范围:10~85 % R?H20.电源电压:    220 V; 50 Hz21.外形尺寸:    144 ? 144 ? 200 mm22.开孔尺寸:    138+1? 138+1mm




  ~通道号      量程代码 ~
 小数点位 ~
 显示下限~[]
 显示上限
记录左边界
记录右边界
 报警上限
 报警下限
 偏差上限~
 偏差下限
 报警回差  ~
 误差校正或+ ~
走纸速度 ~mm/h
记录标尺 ~
自动打印测量值时间间隔~分钟
    年份~
    日期月   ~日   ~
    时间时   ~分   ~
 打印深度 ~
