| 外形尺寸 | 球形3、6、9、13、19、25、50、76（mm） |
|---|---|
| 堆密度 | 1100-1300（kg/L） |
| 主要用途 | 石油炼制中加氢、制氢、催化重整、产品精制、轻烃加工等固定床反应器。 苯乙烯、聚丙烯、丙烯腈、PTA |
| CAS | 7631-86-9 |
| 特色服务 | 抗压强度高、耐高温、耐急冷急热 |
| 材质 | 陶瓷 |
| 产地 | 江西 |
| 规格 | φ3~φ76mm |
| 类型 | 高效 |
| 密度 | 2.35-3.8 |
| 认证 | iso9001 |
| 用途 | 石油炼制中加氢、制氢、催化重整、产品精制、轻烃加工等固定床反应器 |
| 执行质量标准 | 行标 |
| 厂商 | 萍乡市金达莱化工填料有限公司 |
| 品牌 | 精填 |
| 加工定制 | 是 |
| 厂家(产地) | 萍乡瓷球支撑剂 |
| 含量≥ | 20-95% |
PM支撑剂
一、 产品概述
PM 支撑剂又称陶瓷齿轮形保护剂，产品采用了独特的结构设计，将支撑剂圆柱体外围设计成齿轮形状，俯视像梅花状，所以又称陶瓷齿轮形支撑剂，也有称陶瓷梅花环填料。该产品在侧放受力时，底部或顶部有两条以上承载线，增加了载荷能力，提高了侧压强度；齿轮的尺寸设计及轴向开孔，可以提高支撑介质的空隙率，从而降低了催化剂床层的压降。
PM支撑剂解决了常用的球形惰性氧化铝瓷球虽强度高但空隙率低，床层阻力大；环形支撑剂空隙率高但强度低，容易破损等问题，影响催化剂和装置的使用效率。PM支撑剂与惰性瓷球等同类产品进行对比实验，结果表明，强度提高30% ，空隙率提高15% 以上。
二、物性指标
|
| PM3 | PM6 | PM10 | PM13 | PM16 | PM20 | PM25 | PM38 | PM50 | ||||
| 化学成分% | Al2O3≥20、 Al2O3+SiO2≥92、 Fe2O3≤1 | ||||||||||||
| 吸水率% | ≤5 | ||||||||||||
| 耐酸度% | ≥98 | ||||||||||||
| 耐碱度% | ≥90 | ||||||||||||
| 耐热温度℃ | ≥1200 | ||||||||||||
| 外径mm | 3 | 6 | 10 | 13 | 16 | 20 | 25 | 38 | 50 | ||||
| 高度mm | 4 | 6 | 9 | 10 | 13 | 16 | 20 | 35 | 45 | ||||
| 孔数(个) |
| 1 | 1 | 3~6 | 3~7 | ||||||||
| 孔径mm |
| 0.5~1 | 2~4 | 4~6 | 6~8 | ||||||||
| 侧压强度N/颗 | ≥150 | ≥250 | ≥600 | ≥1000 | ≥1200 | ||||||||
| 空隙率% | 40~50 | 50~70 | |||||||||||
| 堆密度kg/m3 | 1300~1200 | 1200~1100 | |||||||||||
PM支撑剂的优点
☆ 床层的压降低，只有传统瓷球的1/2；
☆ 装填层数少，只需要1~2种尺寸；
☆ 堆重轻，同样体积，装填重量只需瓷球的70~80%，节约了装剂量和反应器的负荷；
四、型号规格
1、PM支撑剂常用规格有Ф3、Ф6、Ф10、Ф13、Ф16、Ф20、Ф25、Ф38、Ф50、Ф76、（mm）.
2、其他规格可根据用户需要协商制造。
3、和瓷球的选配相同，一般按主催化剂颗粒直径从里往外2陪增加关系选配支撑剂。通常选用其中两种规格，某些应用中只需要一种规格即可。
五、使用场合
—石油炼制中加氢、制氢、催化重整、产品精制、轻烃加工等固定床反应器。
—苯乙烯、聚丙烯、丙烯腈、PTA等石化行业及合成氨、双氧水等无机化工。
—其他应用瓷球的工程领域。
六、订货须知
1） 订货时应考虑反应器尺寸、介质、工作温度、压力及相关操作条件等；
2） 多孔瓷柱在反应器内为自然堆积装填，订货时应与我方技术人员根据实际装填体积确定数量，并建议保留5%左右的富裕量

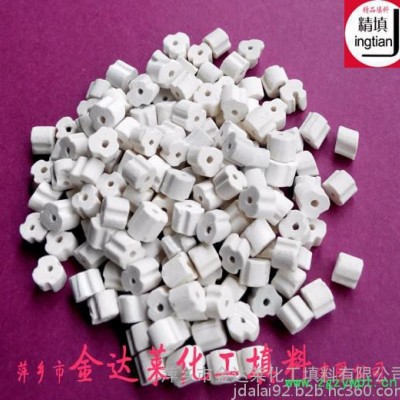

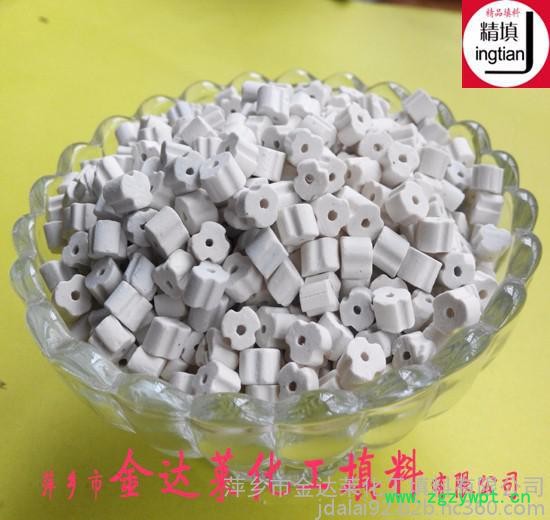

我公司生产的10*10MM PM支撑剂

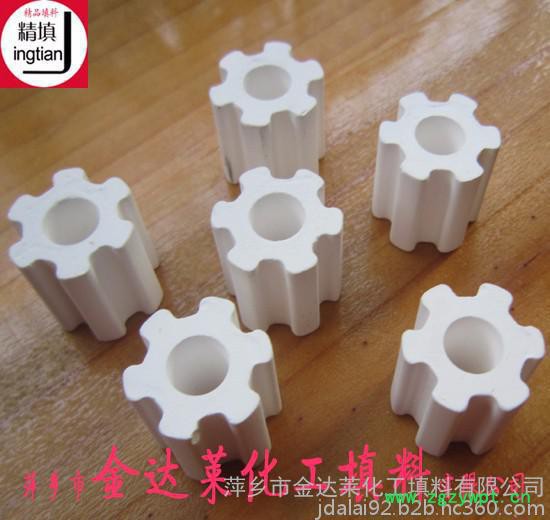

95%氧化铝刚玉质PM支撑剂

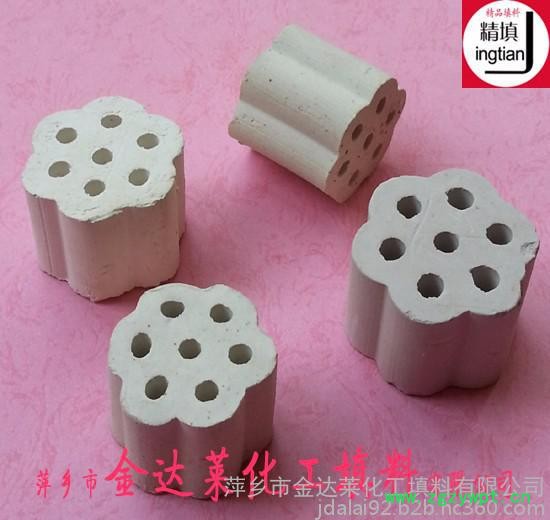

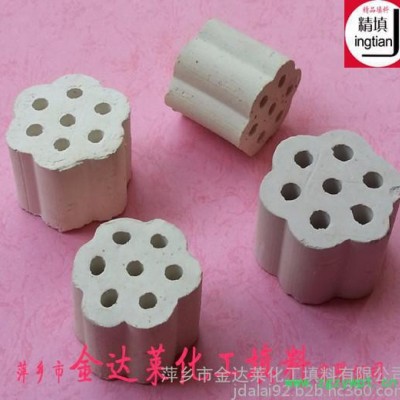

25mm PM支撑剂材料

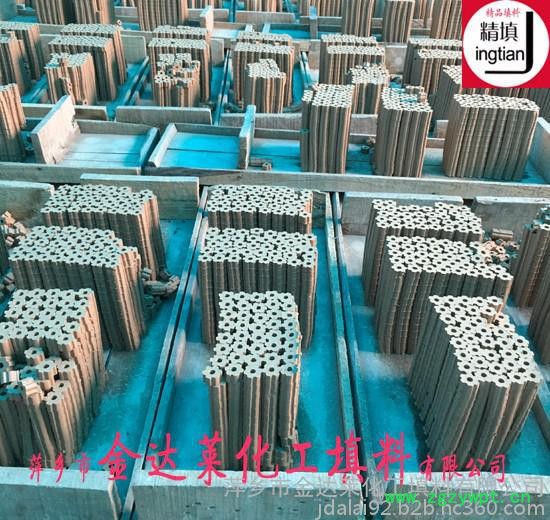

产品生产现场
产品包装
