| 产地 | 济南 |
|---|---|
| 产品型号 | QBS |
| 尺寸 | 900*700*1100（mm） |
| 品牌 | 赛思特 |
| 加工定制 | 是 |

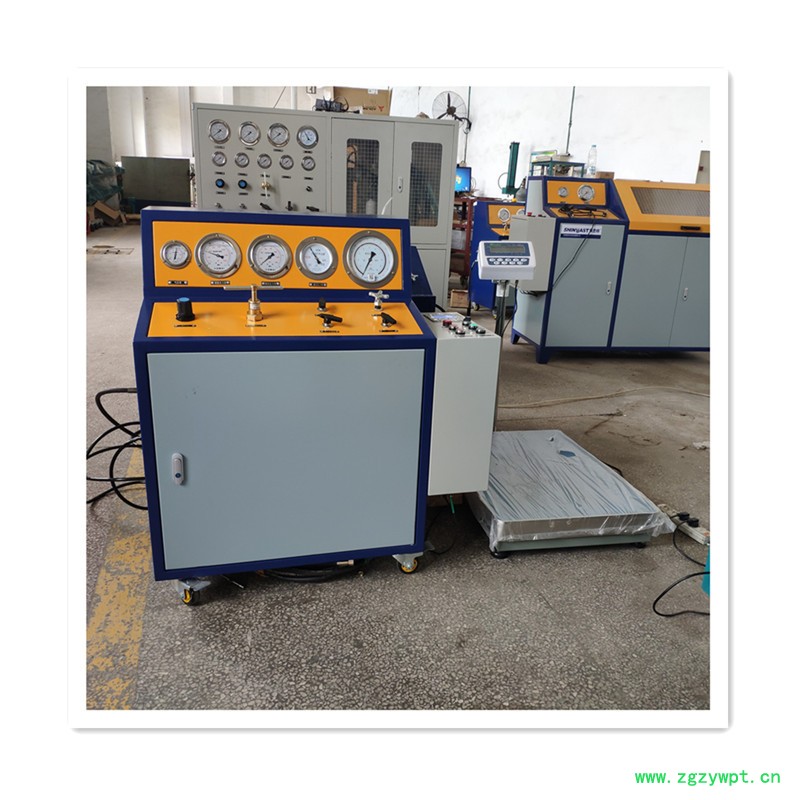

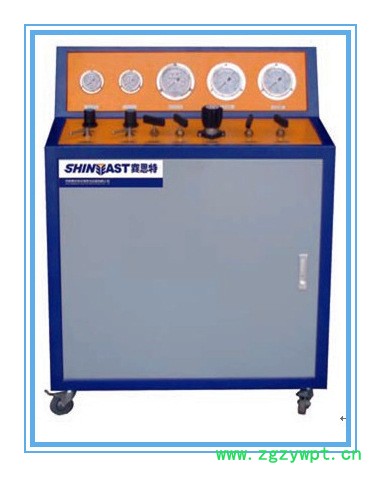

七氟丙烷
药剂充装系统
QBS-STA02-MP
一、设备特点及用途
此类充装系统以压缩空气作为动力源，带动药剂的输送灌装，当输送重量达到一定的数值时，通过传感器传送信号至驱动气源电磁阀/高压电磁阀，气源关闭，系统停止工作；连接好氮气源（瓶装氮气），减压阀减至所需要的压力，打开高压氮气针阀，注入氮气，观察设备上的压力表，当七氟丙烷钢瓶压力达到指定压力时，关闭高压氮气针阀，充装完成。此系统具有体积小，重量轻，操作简单，维护方便，性能可靠，使用范围广泛等特点，特别适用与消防行业七氟丙烷等药剂的充装回收等。同时适用于各种气体、液体的高压充装与回收，气密检测等。
二、设备组成：
QBS-STA02-MP丙烷充装系统（标配）+非标配件（压力表、称重台、电控部分、传感器）+真空泵
三、型号意义
QBS-STA02-MP
QBS------------------------------充装增压系统
STA02----------------------------增压比为2:1
MP-------------------------------七氟丙烷专用类别
六、技术参数
1. 驱动气源：3-8bar压缩空气 2. 充装介质：七氟丙烷药剂 等 3. 输出压力：0-1.6MPa （可选） 4. 气源接口：Φ12快插 5. 输出接口：ZG1/4内螺纹 6. 充装精度±100g ，±0.1mpa 7. 箱体尺寸及外观：非标订做七、主要配置
| 序号 | 名 称 | 数量 | 规格型号 | 品牌产地 |
| 1. | 七氟丙烷输送泵 | 1 | STA02 | 济南赛思特 |
| 2. | 高压压力表 | 1 | YN-100-16mpa | 科迈 |
| 3. | 低压压力表 | 1 | YN-60-1mpa | 科迈 |
| 4. | 不锈钢球阀 | 1 | SQV-10 | 济南赛思特 |
| 5. | 手动球阀 | 1 | SQV-16 | 济南赛思特 |
| 6. | 铜球阀 | 1 | SQP-16 | 赛思特/SCV70 |
| 7. | 高压针阀 | 1 | SCV70-70mpa | 赛思特 |
| 8. | 卸荷针阀 | 1 | SCV70-70mpa | 赛思特 |
| 9. | 调压阀 | 1 | UFR04 | 南浦气动 |
| 10. | 油雾器 | 1 | UFRL04 | 南浦气动 |
| 11. | 传感器 | 1 | KSDR-1 | 昆山丹瑞 |
| 12. | 精密电子称 | 1 | 500kg | 赛思特/单片机编程 |
| 13. | 真空泵 | 1 | 380V | 济南赛思特 |
| 14. | 电控盘 | 1 | shineeast | 济南赛思特 |
| 15. | 电磁阀 | 1 | SST-20 | 三立信 |
| 16. | 管路、接头、阀门及组装 | 1 | shineeast | 赛思特 |
| 17. | 箱体 | 1 | 非标定制 | 济南 |
