| 材质 | 不锈钢304 |
|---|---|
| 产地 | 河北 |
| 规格 | DN50 |
| 适用机型 | 管道密封 |
| 性质 | 耐高压 |
| 质量 | 优 |
| 作用 | 固定密封 |
| 是否可定制 | 是 |
| 截面形状 | 圆形 |
| 品牌 | 世强 |
| 型号 | 2222 |
反应器金属八角垫 金属缠绕垫 金属齿形垫片 钢包垫片金属齿形垫片:一般用精密的车床在金属不锈钢平垫片的二面加工成同心的沟槽，根据不同的介质，可选择柔性石墨、PTFE、无石棉板或其它一些软金属，粘贴在垫片的二面。也可不带密封层直接使用，且能达到良好的密封效果，但在高压中容易对法兰的表面造成损失。
本垫片的结构型式随法兰的密封面的不同而分为二种基本类型：
1.用于平面法兰的带定位环的齿型垫
2.用于凹凸法兰的不带定位环的齿型垫。
反应器金属八角垫 金属缠绕垫 金属齿形垫片碳纤维盘根产品应用：
齿形组合垫在较低的预紧力下使用是首先的垫片，表面的密封层避免了金属对金属的直接，且能可靠、紧密的结合，保护了金属法兰不被损伤，即使在极高的载荷下。齿形组合垫尤其适合于高温、高压，工况条件交变的，在热交换器、容器、反应釜的法兰连接处，是金属垫片的替代品。
一. 性能与特点
1、适用于高温、高压部位
2、耐腐蚀性强
3、密封作用、可靠
二. 使用范围及参数
1、使用温度：～650℃
2、使用压力：6.4～25.0MPa
3、预紧比压： y=70MPa
4、垫片系数：m=4.25

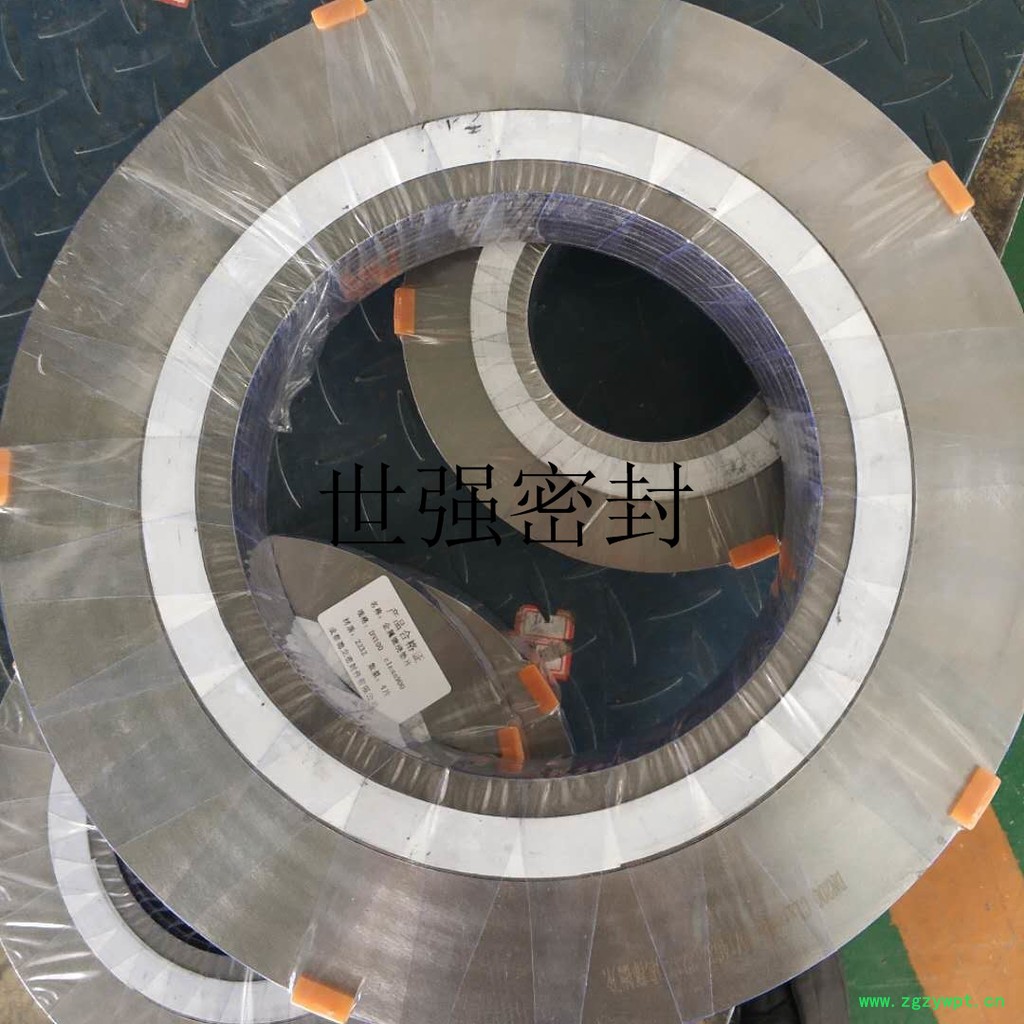

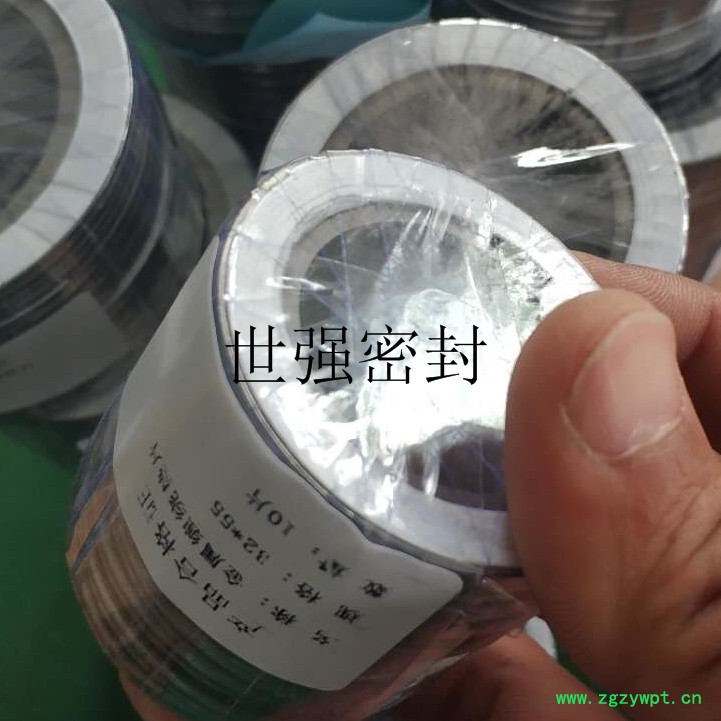

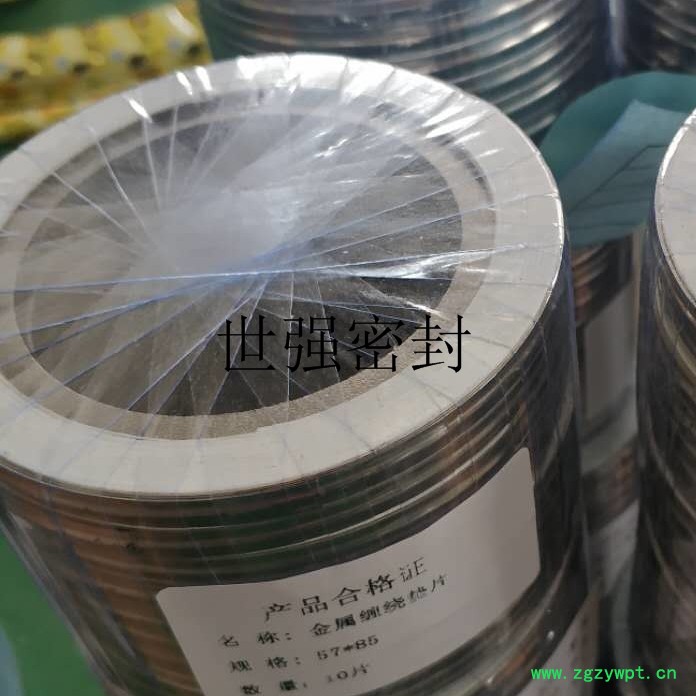

金属缠绕垫的简介：
金属缠绕垫片（基本型）采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟、无石棉等软性材料相互重叠螺旋缠绕而成，在开始及末端用点焊将金属带固定。
金属缠绕垫的产品特性：
1）、 适用的工况范围宽。能耐高温、高压和适应超低温或真空下的使用条件。通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题。
2）、应力补偿能力强。在温度、压力波动的工位上，密封性能、可靠。
3）、密封性能优良。
4）、对与垫片的法兰密封而的表面精度要求不高。
5）、安装方便，垫片预紧压力较低。
金属缠绕垫的产品种类：
结构形式及代号
| 基本型式 | 代号 | 适用的法兰密封面 |
| 基本型 | A | 榫槽面 |
| 带内环型 | B | 凹凸面 |
| 带对中环型 | C | 平面或突面 |
| 带内环和中环型 | D | 平面或突面 |
金属缠绕垫的产品用途：
适用于负荷不均匀、接合力易，温度与压力周期性变化、有冲击或震动的。是阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封原件，广泛地用于石化、机械、电力、冶金、造船、、原子能和等部门。
石墨复合垫的简介：
石墨复合垫片是由石墨复合板材PSFD冲切加工而成,具有优异的耐腐蚀性，耐高低温，良好的压缩回弹性，的强度等特点。石墨金属复合密封垫片还可切成复杂的密封垫片，如水位计密封垫片冲螺拴孔法兰等。内外圈金属薄片，即保持原有垫片的各项优能，又便于安装、拆卸，不易损坏，同时也可防止介质对垫片的侵蚀，了耐压。是大直径压力容器法兰密封面连接处的密封制品。
石墨复合垫的产品用途：
广泛用于石油、化工、化纤、采煤、发电、冶金等工业设备所用法兰、阀门、反应釜、泵、压力容器、热交换器、冷凝器、发电机、空气压缩机、排气管、制冷机等的密封。
石墨复合垫的主要技术参数：
| 垫片系数 | m=2 |
| 垫片使用压力 | ≤10MPa |
| 垫片使用温度 | -196℃-650℃ |
| 预紧比压 | y=30MPa |
含油四氟石棉盘根用石棉线浸四氟编织而成，表面在浸四氟液和特殊剂硅油处理，用在不锈钢制或镀铬转轴且不会侵蚀它们，和在高周边速率的下。可适用在碱类、稀无机酸、水、蒸气、有机酸、油类、酒精类等各种。且适用于纸厂、染料厂、食品厂、制药厂等。
无尘石棉盘根由石棉线成方形编织而成，用于各种热设备和热传导保温隔热材料。也可根据工况要求生产夹金属丝(铜丝，镍丝或不锈钢丝)的干纺石棉盘根。
浸四氟石棉盘根
浸四氟石棉盘根由白色石棉长纤充分浸四氟乳液，耐腐蚀性能，耐磨性能，四氟遇热后密封性能更强。使用寿命较长。可用于各种动、静密封，尤其适用于中等压力下高速泵。适用于碱溶液、、水、蒸汽、气体、热水和盐等介质。
涂石墨石棉盘根
涂石墨石棉盘根由高石棉盘根里外涂石墨并充分浸油，具有良好的回弹，良好的性，属通用性盘根，主要作为动密封，泵、阀的填料(锅炉用给料泵尤为适合)。适用于碱溶液、、水、蒸汽、气体、热水和盐等介质。
石棉盘根的主要技术参数:
| 项目 ITEM | 泵Rotating | 往复泵Reciprocating | 静密封 Static |
| 工作压力Pressure Psi bar Kg/cm2 | 20 | 20 | 100 |
| 轴速Shaft speed M/s | 5 | 5 |
|
| 密度Density g/cm3 | 1.4~1.5 | ||
| 温度Temperature °C | 300 | ||
| PH值 PH range | 4-10 | ||
