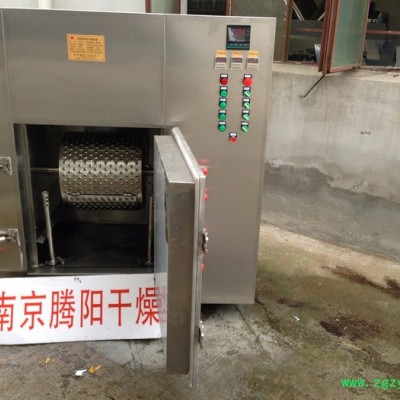

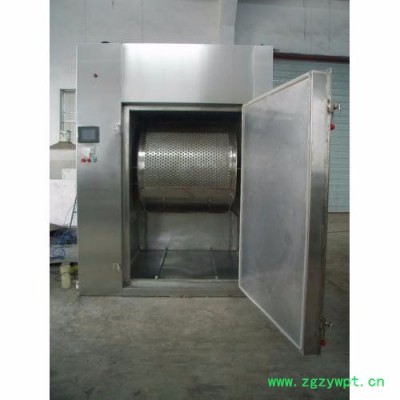

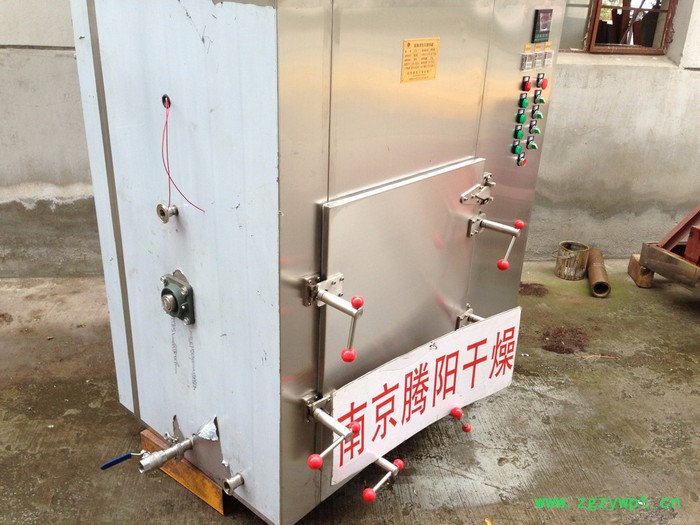

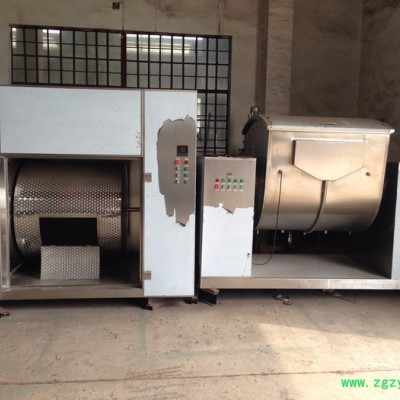

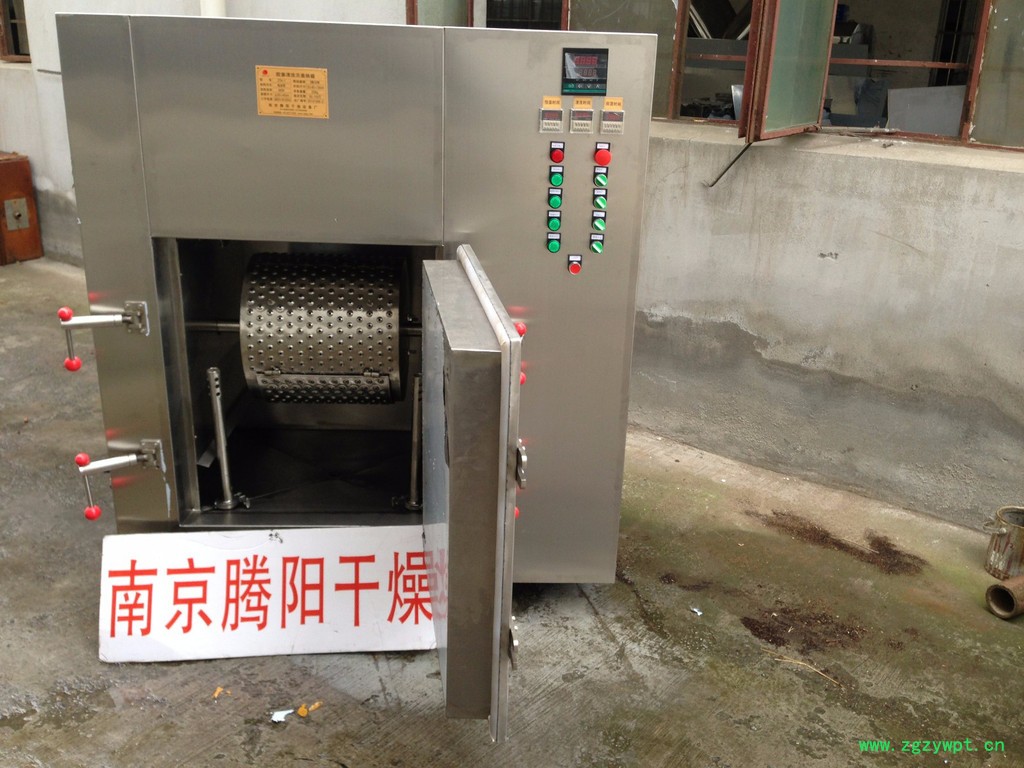

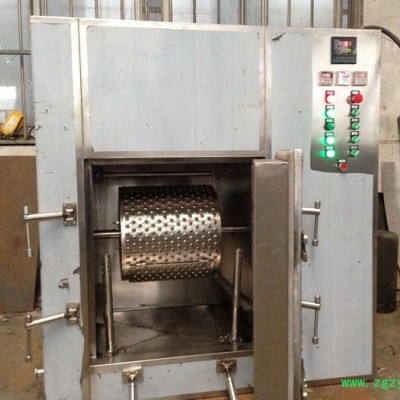

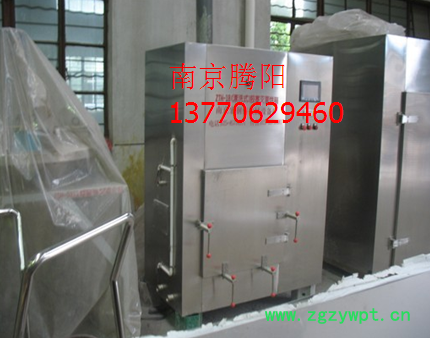

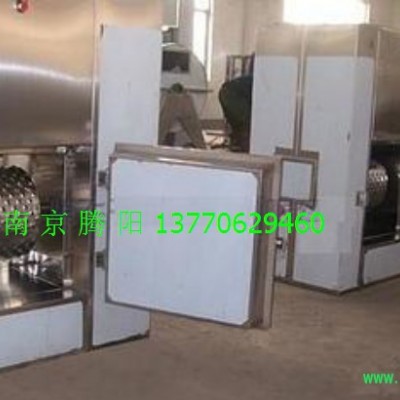

| ZTH-1胶塞铝盖清洗灭菌烘箱 一、用途： 本产品为清洗灭菌干燥灭菌烘箱，广泛应用于医药、化工、轻工、食品、电子等工业干燥或无菌生产。 二、结构特点： 1、本产品箱体采用不锈钢制作.外壳、内胆均采用优质不锈钢板制成，隔温层充填优质硅酸铝纤维棉，保温性能良好，内胆与外胆密焊成型。 2、加热元件采用不锈钢W型加热管。 3、烘箱控制室内装有传动机构，使转筒缓慢的运转，具有噪音小的特点。 4、本烘箱采用双开门，并且有开门信号指示灯，任何一个方向开门时按动开门按钮，对面有开门指示灯闪烁，提示对方已经开门，便于操作，门密封圈选用硅橡胶，有利于密封保温和无菌生产。符合GMP规范生产. 5、该烘箱内设不锈钢转筒，转筒的孔型为凹型，不易伤到被清洗和灭菌的物料，使所需烘干的物件在不断运转过程中均匀烘干。 6、本产品温度控制采用数字显示温度仪表（以下简称控温仪）该仪表具有良好的抗震，抗干扰能力，结构简单，体积小，操作方便。 三、 主要技术参数 | 型号名 称 | 转 筒 尺 寸 | 转速 转/分 | 工作室尺寸 宽×深×高 | 外型尺寸 宽×深×高 | 温度范围℃ | 加热功率KW | 鼓风功率KW | | ZTH-1 | Ø400×400 | 2 | 600×600×700 | 1250×820×1350 | 室温+5~ 150 | 6 | 0.75 |   主要配件清单 | 名 称 | 规格及型号 | 产 地 | | 箱 体 | 外 壁 | 304-2B S1.5 | 腾阳厂 | | 内 壁 | 304-2B S1.5 | 腾阳厂 | | 循 环 风 系 统 | 对流壁 | 304-2B S1.5 | 腾阳厂 | | 内顶板 | 304-2B S1.5 | 腾阳厂 | | 风 机 | 0.55KW 4极 | 腾阳厂 | | 风 叶 | 304-2B Ф260 | 腾阳厂 | | 导风板 | 304-2B S1.5 | 腾阳厂 | | 传 动 系 流 | 电 机 | 0.75 KW 6极 | 腾阳厂 | | 减速机 | WD型 50:1 | 腾阳厂 | | 主 轴 | 304-2B Ф40×1140 | 腾阳厂 | | 转 筒 | 304-2B Ф400×400 | 腾阳厂 | | 过 滤 系 统 | 进出风口 | 150×150×120×2 | 无 锡 | | 工作室尺寸 | 600×600×700 | 无 锡 | | | 外形尺寸 | 1250×820×1350 | 腾阳厂 | | 温 控 系 统 | 数显表 | XMTE-2 | 汇帮温控 | | 铂电阻 | Pt100 | 上 海 | | 交流接触器 | CJX1 220V | 上 海 | | 继电器 | HH54P 220V | 上 海 | | 加热管 | 2KW×6 220V | 上 海 | | 指示灯 | AD11 220V | 上 海 | | 开 关 | LAY3 220V | 上 海 | | 密 封 系 统 | 密封条 | 高温食用硅橡胶 | 常 州 | | 门压紧 | 304-2B Ф45 | 腾阳厂 | | 门锁链 | 304-2B | 南 京 | | 门内外壁 | 304-2B S1.5 | 腾阳厂 | | 支撑骨架 | 角铁 <50×50 | 腾阳厂 | | 加强板 | 钢板 S6 S10 | 腾阳厂 | | | 五．安装操作说明： 1、用户应配高分子短路器一只，供此箱专用，并用比电源线粗一倍的导线作为接地线。 2、通电前先检查本烘箱的电气性能，并注意是否短路、断路、漏电现象。 3、本烘箱应放在室内平稳处，无需使用其它固定装置。按照标示装好进水口，排污口，溢流口等管道。 4、待一切准备就绪，将所需烘干物件放入转筒内，关好转筒进料门，关闭烘箱两边的门，请均匀的压紧门锁装置，再调节温度控制仪至所需的工作温度值上，此时可接通电源开始工作。 5、先设定加热恒温时间（左起第一个时间显示器），再设定清洗进水时间，（左起第二个时间显示器），再设定加热排湿时间，此时间继电器为双显式，（左边等待时间，右边是排湿时间）打开电源, 电源指示灯亮.加热关指示灯亮,温控表工作，按照温控仪使用说明书设定好恒温时间。 启动清洗开关，加热开关，排湿开关，转动开关，此时设备会先喷淋清洗，电磁阀会打开，主喷淋管进行喷淋作业，一定保持溢流口的顺畅，如果溢流口的出水量小于进水量时，可以根据实际情况开启排污口，以防箱内排水不及时带来的不必要的麻烦，转筒转动的同时，把滚筒内的橡胶削和一些赃物漂浮进入溢流管道排出箱体外面。 喷淋结束后，会有声光报警提醒操作者开启手动排污阀，把箱体内部水全部排出箱外，此时加热已经在进行中。自动启动风机,风机指示灯亮，自动打开加热, 加热开指示灯亮, 加热开始工作. 加热到工作温度时自动进入恒温计时。 恒温计时到达设定时间时自动关闭加热,进行自然降温,温度 降到可以出料时打开门. 出料结束后,按上述程序返回, 进入再次生产. 注：严格按工艺生产及工艺要求操作。 六、注意事项及维修： 1、本烘箱非防爆设备，切勿将易燃、易爆物品放入其内，以免发生燃烧和爆炸事故。 2、注意安全卫生，箱体四周不宜放置易爆、易燃物并应注意监察箱内温度变化情况，一旦温度控制失灵应立即停机检修。 3、定期检查轴承黄油。 4. 清洗结束后一定及时打开排污阀门， 把水排尽，以便下道工序的烘干正常进行。
|
