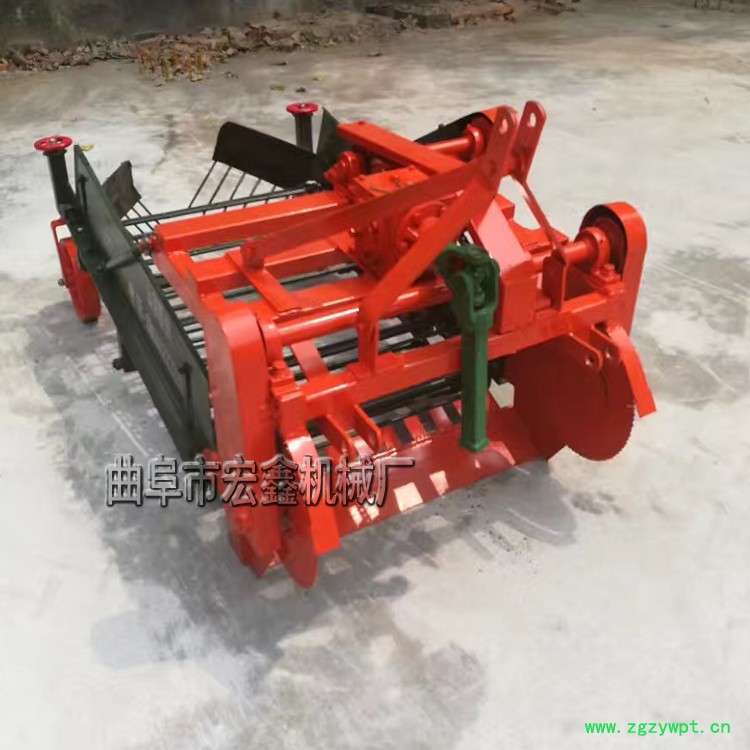

        马铃薯收获机是悬挂在10-12马力手扶拖拉机后方，以手扶拖拉机为牵引动力。主要收获与该机配套种植和间作种植的马铃薯、大蒜、地瓜等地下根茎作物。具有收获效率高、性能好、破皮率地，结构简单，操作维修方便等特点。

二、主要结构和工作原理：

       该机主要结构有大架、主轴组合、前后传动轴组合、离合器、分离排链、挖掘铲、振动筛等部件组成。

该机悬挂在手扶拖拉机后方，经手扶拖拉机变速箱输入轴右端安装的链轮、链条传至该机传动轴，经主传动轴上偏心块、连杆带动挖掘铲作前后往复运动，再由传动轴左端齿轮带动过桥轴上变速齿轮，并改变传动方向，再经链条带动分离排链主传动轴，并由主传动轴两端偏心块带动振动筛上下抖动。在手扶拖拉机的牵引下，使挖掘铲挖掘出来的马铃薯（大蒜、地瓜等）铺放在分离排链上，在分离排链的转动下土落在分离排链下方，马铃薯（大蒜、地瓜等）和未落下的土块，在分离排链上面落在振动筛上，再次清选分离后集中铺放在机后地面上。多功能马铃薯收获机，是专为收获马铃薯而设计的。同时也可兼收地瓜、花生、胡罗卜、生姜等茎块作物的多用型收获机。本收获机能一次性完成起膜、挖掘、碎土、分离、清选辅放等工序。该收获机根据设计是由机架、动力传动机构、切土机构、碎土机构、输送分离机构、挖掘机构、悬挂机构、地轮支承机构、刮土板、链轮罩及防尘密封等**部分组成，具有外型整齐美观，结构紧凑，部局合理，运转噪音小，作业效率高，损失小，农机农艺紧密结合等优点。

      1.将土豆收获机悬挂在拖拉机上。同时用万向节把拖拉机的后输出轴与收获机的动力输入轴联接。用手转动万向节，检查有无卡、碰现象。如有，应及时排除。
  2.起步时将土豆收获机提升至挖掘刀尖离地面5-8厘米左右结合拖拉机动力输出轴，空转1-2分钟，无异常响声的情况下，挂上工作档位，逐步放松离合器踏板，同时操作拖拉机调节手柄逐步入土，随之加大油门直到正常耕作。
  3.检查土豆收获机工作后的地块土豆收净率，查看有无碎以及严重破皮现象，如土豆破皮严重，应降低收获行进速度，调深挖掘深度。
  4.作业时，机器上禁止站人或坐人，否则可能缠入机器，造成严重的人身伤亡事故。机具运转时，禁止接近旋转部件，否则可能导致身体缠绕，造成人身伤害事故。
  5.检修机器时，必须切断拖拉机动力输出轴动力，以防造成人身伤害。
  6.理墒起垄施肥机工作时，理墒起垄施肥机上严禁站人或坐人，以防跌入机内造成伤亡事故。机具运转时，严禁接近旋转部件！
