中药配方颗粒专用喷雾干燥机 （中药单方专用喷雾干燥机）

中药配方颗粒是由单味中药饮片经提取浓缩制成的、供中医临床配方用的颗粒。国内以前称单味中药浓缩颗粒剂，商品名及民间称呼还有免煎中药饮片、新饮片、精制饮片、饮料型饮片、科学中药等。是以传统中药饮片为原料，经过提取、分离、浓缩、干燥、制粒、包装等生产工艺，加工制成的一种统一规格、统一剂量、统一质量标准的新型配方用药。
从概念上讲，所谓单味中药配方颗粒是用符合炮制规范的传统中药饮片作为原料，经现代制药技术提取、浓缩、分离、干燥、制粒、包装精制而成的纯中药产品系列。它保证了原中药饮片的全部特征，能够满足医师进行辨证论治，随证加减，药性强、药效高、同时又具有不需要煎煮、直接冲服、服用量少、作用迅速、成份完全、疗效确切、安全卫生、携带保存方便、易于调制和适合工业化生产等许多优点。中药配方颗粒在美国、欧洲、澳大利亚、韩国、日本、台湾、香港等地区发展极快。韩国、日本、台湾、香港除满足本地区外还大量出口。我国的中药现代化发展严重滞后，中药配方颗粒推广极慢。

设备概述：

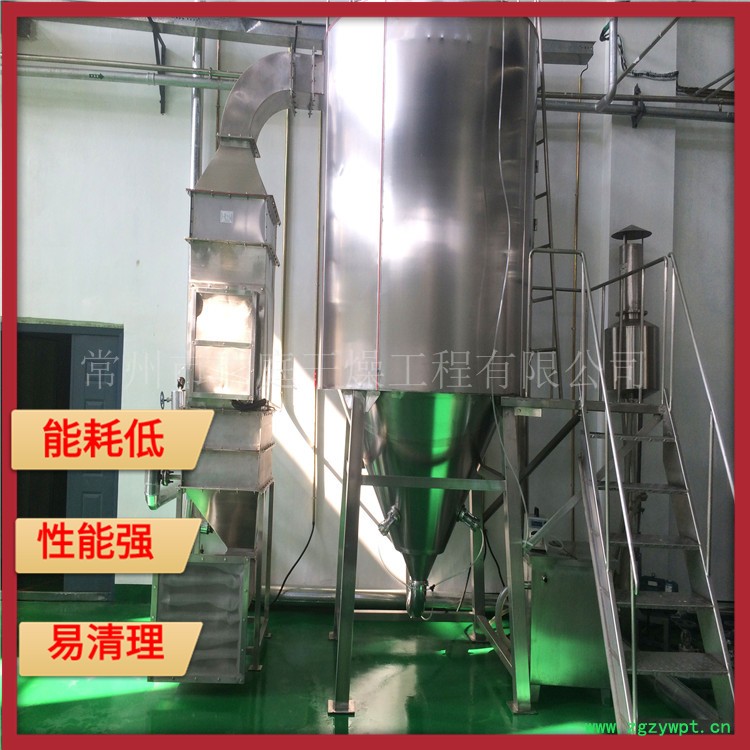

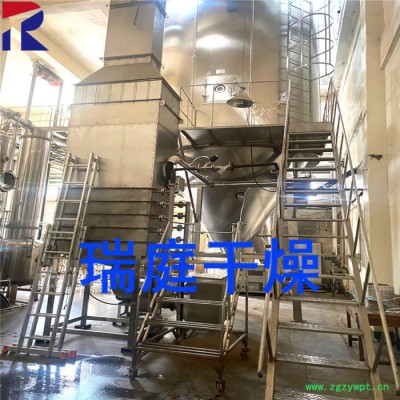

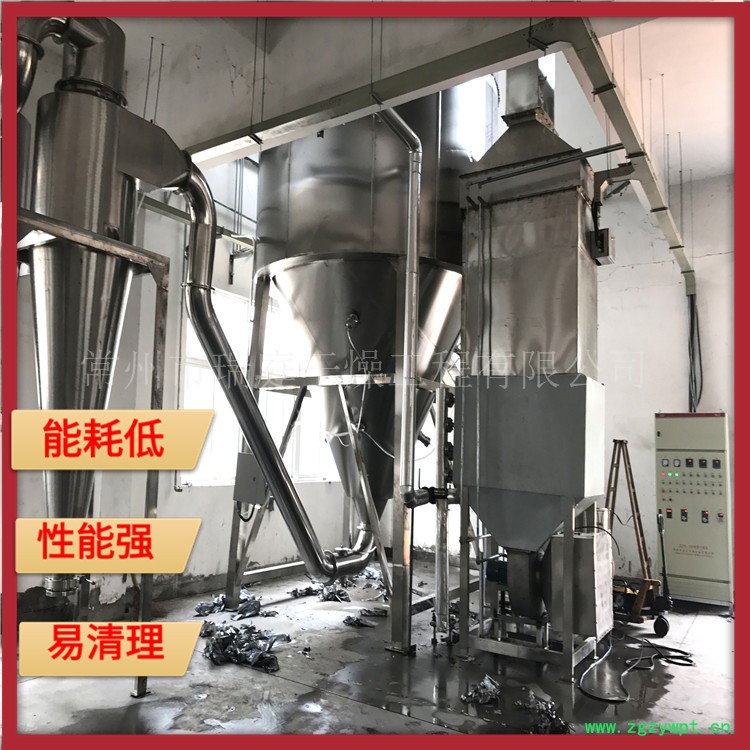

近年来我国中药浸膏干燥技术进步显著，先进的浸膏干燥技术和设备得到了广泛的应用，但是针对干燥工艺优化和设备改良的研究仍然迫切需要加强。瑞庭干燥经过多年的生产实践,根据中药浸膏干燥技术的发展现状和中药浸膏特有的干燥工艺，自主研发了中药配方颗粒专用离心喷雾干燥机。该设备是利用高速离心式雾化器使料液分散成雾状，与热空气充分接触完成瞬间干燥，形成粉或颗粒状成品的连续干燥装置。
产品特点：
1、进风装置配备亚高效过滤器，从而使进风空气达到十万级净化；
2、空气过滤器、除湿机、加热器等都采用模块化制作，便于拆卸、维护、保养、新鲜空气都经过除湿处理；
3、为防止物科产生粘壁，该设备在锥体部位设有气扫装置，从而加速了物料在锥体上的流动量；有效杜绝产品的粘壁焦化，提高产品质量、收率。塔壁上配有冷风夹套装置，解决了中药浸膏粘壁问题，同时壁温较低，不会使物料产生焦化变质现象；
4、雾化器专门针对浸膏特点设计，同时增加雾化盘与干燥塔顶的距离，来避免物料吸顶。
5、喷雾塔体积及配置根据物科性质作适用性调整，使之更具实用性；
6、进风温度自动控制，出料设置特有的成品冷风集中送料系统，将干燥成品及时与系统内热湿空气分离，避免成品产生吸湿回潮结块的可能。从而保证了物料的色、香、味不被破坏；

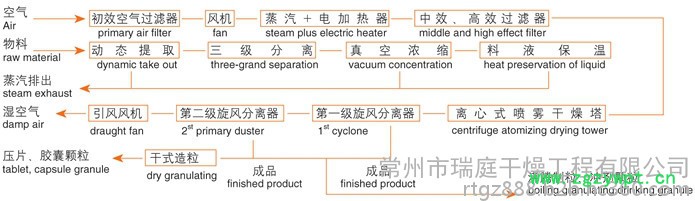

7、物料收集采用两级旋风除尘装置或一级旋风除尘+湿式除尘器；
8、采用CIP清洗系统，设备清洗方便，符合GMP要求；
9、控制系统采用PLC程序控制，程控系统屏幕显示。整个操作系统简单易懂，操作方便。
10、整个干燥系统设计制作符合GMP规范要求；
其有效成分、性味、归经、主治、功效和传统中药饮片完全一致，保持了传统中药饮片的全部特征，既能保证中医传统的君、臣、佐、使和辨证论治、灵活加减的特点，优于中成药，又免去了病人传统煎煮的麻烦，同时还可灵活地单味颗粒冲服，卫生有效。

技术规格

型号		ZLPG-15	ZLPG-20	ZLPG-25	ZLPG-32	ZLPG-38	ZLPG-40	ZLPG-47	ZLPG-52	ZLPG-58
水份蒸发量		5	10	25	50	80	100	150	200	300
料液处理量		6-7	12-14	25-34	50-68	80-108	100-135	150-203	200-270	300-406
成品产量		1-2	2-4	4.8-7.2	9.2-14	14.8-22.4	18.4-28	28-42	36.8-56.4	55-85
湿物料含固量		18-25
成品含水量		3-5
电功率		36	45	63	99	132	153	204	246	330
加热源		蒸气+电
产品收集方式 及一次收集效率		一点或两点收集：一次收集小轮车≥95%
自控仪表		温度与压力自动控制、调节，联锁报警
进风温度		150-200
出风温度		80-100
外形尺寸	长	5000	5500	7000	8000	9800	11000	12200	14100	15000
	宽	3000	3500	4000	5000	5700	6200	7000	7800	9000
(mm)	高	4500	4600	5200	6500	7600	8100	9000	9850	11100

注:★实际外形尺寸可根据客户实际情况确定，以上尺寸仅供参考。
★以上蒸发量是最大蒸发量。
