建议零售价	？？6000.00
加工定制	是
功率	220（kw）
外形尺寸	1200*100
灌装头数	2
灌装量	5-5000（ml）
适用瓶高	30-300（mm）
适用瓶径	15-150（mm）
生产能力	30-60（罐/分钟）
灌装精度	0.03（%）
包装类型	瓶
工作原理	常压
适用对象	果汁饮料,液体酒精,口服液,护肤品类,矿泉水、纯净水,牙膏,酸奶,清洁、洗涤用品,药水,化妆品类,油类,酱类,鲜奶,碳酸饮料,护发用品,酒类饮料
适用行业	医药,化工,**,日化,食品,餐饮
物料类型	液体
自动化程度	半自动
售后服务	保修一年 终身维修
品牌	三湾
型号	SM-1

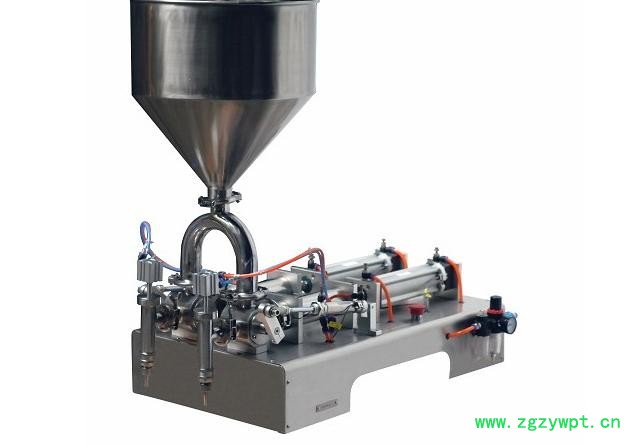

设备名称：卧式气动双头液体灌装机、玻璃水双头液体灌装机_
设备型号：JBGY-S系列
设备简述
·玻璃水双头液体灌装机_为柱塞式灌装机，自吸式灌装，物料由气缸带动活塞抽取物料进入计量缸体，再由气动推动活塞经料管注入容器，灌装量通过调整气缸行程来确定。
·玻璃水双头液体灌装机_适用于食品、日化、医药、化工等行业无颗粒、不含气液体物料灌装；
·玻璃水双头液体灌装机_采用台湾Airtac气动元件，性能稳定可靠。
·双气缸驱动，保证灌装精度。
·该机主要动力为气源，客户需自备空压机设备。
玻璃水双头液体灌装机_技术参数
灌装速度：10-60瓶/分
灌装精度：≦±0.5%
电源：220V 50/60Hz
气压：0.4－0.6 MPa
灌装范围：5-100ml 10-280ml 20-500ml 100-1000ml





灌装机适用于灌装不同粘度的水剂和膏霜类产品，广泛地适用日化、食品医药、油脂等各个行业。该系列机种设计紧凑合理，外形简洁美观。采用德国FESTO气动元件及日本三菱电控部件，品质卓越的元器件,确定了其出色的质量与持久稳定的性能.无需任何特殊工具.真正做到调节便利.无瓶不灌、装量准确。同时具有记数功能。



 特点

1外形美观新颖，结构紧凑

关闭时无滴漏。

2 所有与物料接触的零件、罩壳、台板均由304不锈钢制成 3 采用气动控制，操作维护方便。 4 装有行程指示器，计量准确，并无级可调。 5 装有可调底脚螺钉、脚轮和拉手，调平移动方便

机器型号(Type)	XBGZJ-125W	XBGZJ-250W	XBGZJ-500W	XBGZJ-1000W	XBGZJ-3000W	XBGZJ-5000W
灌装速度(Filling Speed)	10-35n/min（以水为例）
灌装范围(Filling range)	10-125ml	20-250ml	30-500ml	50-1000ml	200-3000ml	300-5000ml
气源压力(Air Pressure)	0.4~0.6mpa
灌装误差(Filling error)	±1％
外型尺寸(Overall size)	806(L) × 180(W) ×690(H)mm	880(L) ×230(W) ×665(H)mm	880(L) × 230(W) ×665(H)mm	1065 (L) ×230(W) ×665(H)mm	1250(L) ×400(W) ×300(H)mm	1390(L) ×420(W) ×380(H)6mm
机器重量(Deadweight of machine)	18 Kg	26.8Kg	26.8Kg	31Kg	36 Kg	38 Kg



灌装量的调整灌装量的调整是用户根据所需灌装物料的容积（毫升ml）或重量（克g）来决定的。因物料的比重有所差别，所以在装量计数器的数据有所差别。通过调节程控开关，可调整至用户所需的灌装量及精度。

具体操作如下：

1、粗调：调节进程气控开关的调节螺钉，向左、向右移动调节螺钉的位置，适当调节返程气控开关的调节螺钉，达到满意位置。

2、用量杯或料瓶对准灌装头，（注：料缸必须是满的，否则装量不准）请检查量杯是否装量准确，或用电子秤来称量料瓶是否装量准确。

3、如有误差则应用手轮移动返程开关，向前移动，装量减少，向后则反之。

4、重复调整返程程控开关，直至微调到所需的装量和精度。

灌装速度的调整

灌装速度是由以下6个因素决定的：

    1、吸取的速度取决于产品的黏度和吸取管的长度。

2、灌装速度取决于灌装头口径的大小，口径大则速度快。

3、产品的起泡程度，高泡的产品灌装速度应放慢。

4、装量的多少，装量多的则速度较慢。

5、灌装量的精度，精度要求高的，则速度应调慢。

6、前后调速阀调整控制空气流速。

调整前后调速阀具体操作如下：

1、开前后调速阀螺母。

2、顺时针转动前单向节流阀手柄，气缸前行速度放慢，装料速度也放慢。

3、逆时针转动前单向节流阀手柄，气缸前行速度加快，装料速度也加快。

4、顺时针转动后单向节流阀手柄，气缸前行速度放慢，装料速度也放慢。

5、逆时针转动前后向节流阀手柄，气缸前行速度加快，装料速度也加快。

灌装精度的调整

灌装误差的产生，主要由灌装量、灌装速度、上下单向阀阀门的开关速度来确定。

而上下单向阀阀门的开关速度与产品的黏度有关，黏度越大，则阀门开关速度越慢。

调整阀门的开关速度主要调整阀门的弹簧压力，弹簧压力增加，则阀门的开关速度加快。

调整阀门的弹簧压力大效应通过灌装计量及操作人员的经验来决定。

清洗保养维护

在给活塞式灌装机清洗之前，应把机器内的剩余产品清洗干净，然后料桶内灌满柔和清洗液。公司建议使用温水，如果需要可用肥皂水、酒精或其他清洗液。当清洗时，要确定o型圈是否安装好。打开机器，让机器循环灌装，直到清洗彻底。清洗所有和物料接触的部件，包括活塞缸、活塞头、o型圈、单向阀、灌装头、料桶、料斗等，清洗所有密封圈时，应该包括活塞的o型圈、阀门的平面密封圈，并对破裂和损坏的密封圈进行更换。

提示：

在清洗之前必须检查压缩空气是否关闭，如果没有关闭，请关闭压缩空气。

严禁使用有机溶剂清洗机器，如汽油、苯、二甲苯、香蕉水、次氯酸钠等。

清洗完成后，建议等到零件干燥后再安装，并确定没有水和其他杂物进入空压管和连接体内。

常见故障解决办法



故障	解决方法
活塞不能前后运动	检查空压是否打开
	检查空压阀是否打开
	检查气源开关是否打开，是否压住打开气控安全阀
	检查空压是否达到4-5kg/c㎡
	检查单向阀是否安装正确
	检查活塞头o型圈是否有粘性，活塞堵死
	检查气缸上前后气控开关是否损坏
灌装达不到精度	对高粘度的产品速度应慢，各部位密封是否泄漏
	检查你的料斗或供料桶内是否有足够的物料
	检查料缸是否松动，程控开关是否松动
物料从料缸溢出	检查和更换活塞o型圈
	如果物料特别稀，请使用两个o型圈
无法吸取物料	检查阀是否安装正确，扎紧
	检查进料管是否安装正确，扎紧
	确认吸料管没有顶在桶底面
料突然溢出瓶口	检查程控开关是否损坏，是否移位 灌装头是否对准瓶口 检查气缸节流阀是否调节适当，导致出料过快
