| 控温方式 | 电询 |
|---|---|
| 温度范围 | +5℃~60℃ |
| 品牌 | 欧莱博 |
| 型号 | DHP-9054B |
| 加工定制 | 否 |
一、用途
本产品供医疗卫生，医疗工业，生物化学和农业科学等科研和工业生产部门作细菌培养，育种，发酵及其他恒温试验用。
二、结构特点
1、设备采用单片计算机技术的新型智能温度控制仪，采用液晶显示, 显示屏中分别显示当前的工作状态,及各类参数。
2、强迫式气流循环设计，操作室内设有风道，装有风机，引成强制对流，使操作室内均匀性更好。
3、箱体外壳采用薄钢板焊接而成，，隔热层充填保温材料，以保持箱体有良好的隔热性能，外部喷塑工艺，装饰零件美观，不易生锈。
4、内胆为不锈钢，内胆四角为圆弧易清洁，使用安全方便，造型新颖、美观。

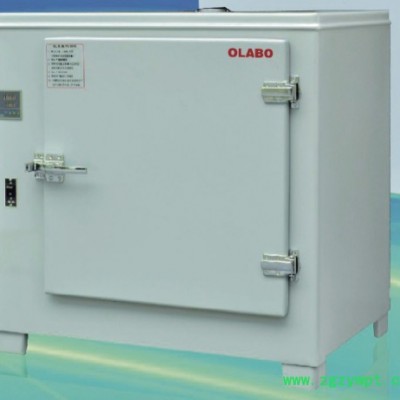

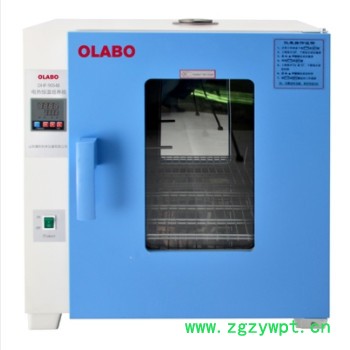

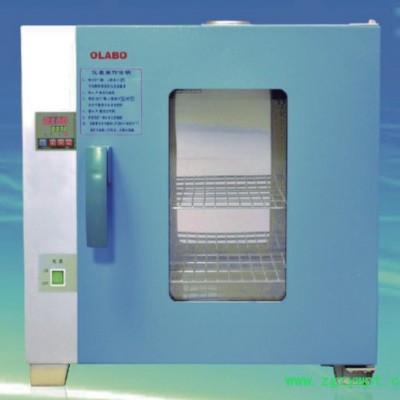

5、培养箱外门为薄钢板，内门为钢化玻璃，便于直观地观察实验情况，外门与箱门框用磁性门封密合，防止热气外逸。控制系统于箱体上部控制箱内，便于检修和调换。
三、主要技术指标
1、控温范围：室温+5℃～60℃
2、温度波动：≤±0.5℃
3、温度均匀性允差：±1℃
4、显示精度：0.1
5、工作电源：～220V/50Hz
6、其他参数见表：
| 型号 | DHP-9020 | DHP-9050 | DHP-9080 | DHP-9160 | DHP-9270 |
| 工作室容积（L） | 20 | 49 | 84 | 160 | 270 |
| 输入功率（VA） | 120 | 437 | 502 | 580 | 688 |
| 工作室尺寸（cm） | 26×26×30 | 35×35×40 | 41×40.5×51 | 50.5x45.5x70 | 60×60×75 |
| 外形尺寸 (cm) | 36×36×53 | 50×46×72 | 57×59×85 | 67×64×103 | 77×79×108 |
| 包装箱尺寸(cm) | 60×51×74 | 65×51×84 | 74×76×104 | 84×81×123 | 106×106×136 |
| 净重/毛重(KG) | 17/24 | 20/27 | 30/38 | 48/56 | 85/125 |
四、使用方法
1. 将设备安置在清洁，平整，通风良好的地方
2. 打开控制箱后部电源开关。
且电源插座应有可靠接地。
3. 控制器操作说明：(配用仪表,CFB-5211T-GS/CFB-5219T-GS)
1) 面板示意图参照图。
2) 仪表运行情况及按键操作方法：
l 仪表一上电，上排显示测量温度，下排显示设定温度或运行时间（若已计时结束则下排显示闪动的STOP字符），两边显示各种输出状态。
l 若短按设定键“SET”则进入温度设定状态，上排显示SP提示符，下排显示设定温度，再按一下设定键，上排显示ST提示符，下排显示设定时间。
l 若长按住设定键“SET”5S，则进入其它参数设定状态，上排显示提示符，下排显示参数值，参数设定完毕后，按住设定键5S退出设定状态。
l 在各设定状态通过按加数键“r”、减数键“s”和移位键“v”可快速设置各参数，设定结束需按“SET”键确认，否则无效。
l 定时采用计时方式，开始计时，则下排显示剩余时间，计时结束，则下排显示STOP，运行停止，输出关断，同时有断续蜂鸣声提醒，按任一键可消音。连续按移位键3秒可启动或停止程序运行。
l 在运行状态下长按住加数键“r”5秒，下排交替显示温度设定值和AT提示符，即进入加热PID自整定状态。整定时，计时停止，加热按位式控制运行，整定结束，仪表回到正常控制状态。若在自整定过程中进入参数设定状态，则退出自整定程序。
3) 参数列表如下：
| 提示符 | 数值范围 | 功能定义 | 出厂值 |
| SP | SPL～SPH | 温度设定值 | 随机 |
| ST | 0～9999分 | 时间设定值 | 随机 |
| 长按SET键 | |||
| Lock | 0～9999 | 参数锁 | 0 |
| SC | -50.0～+50.0℃ | 测量值修正量 | 0℃ |
| Lock为8000 | |||
| P | 0.1～50.0℃ | 输出比例带 | 5.0℃ |
| I | 1～400 | 积分时间 | 40s |
| d | 0～100 | 微分时间 | 10s |
| T | 1～200 | 输出比例周期 | 20s(2s) |
| AL1 | -20～+20℃ | 偏差报警 | 5℃ |
| ET | 0～2 | 定时功能选项 | 0 |
| dEL | 0～600s | 门开关后主控输出延时 | 180s |
| Pr | 1～100 | 恒温功率上限百分比 | 20％ |
| SPL | 量程下限～SPH | 温度设定值低限 | 量程下限 |
| SPH | SPL～量程上限 | 温度设定值高限 | 量程上限 |
4) 说明：
l 当Lock为0时，只有SC参数可修改；当Lock为8000时，除SC 外，所有参数可修改。
l 参数SC为测量值修正量，可修正由传感器及引线长短引起的测量误差。若实际温度比仪表测量温度高2℃，则SC在原来基础上加2℃；反之则反。
l 参数P为输出比例带，系统的惯性越大，则P值应越大。
l 参数I为积分时间，积分时间越小，积分作用越强。积分作用用于消除静差。
l 参数d为微分时间，微分时间越大，微分作用越强；当d为0时，无微分作用。微分作用能产生超前控制，提高动态调节品质。
l 参数T为输出比例周期，T值越小则控制性能越好。但触点开关式输出时应考虑中间继电器的寿命，T值应为20以上。
l 参数AL1为报警1值，测量值偏离设定值∣AL1∣℃后报警，AL1设为0时为到点报警，设为正值为上偏差报警，设为负值为下偏差报警。
l 定时功能选项参数ET为0时，无定时功能，时间设定菜单隐藏；ET为1或2时，显示时间设定菜单ST。若ST设为0则不计时，否则，ET为1时，仪表上电开始计时；ET为2时，当温度达到设定值时启动计时。
l 参数dEL为门开关后主控输出延时启动时间，可防止箱门开关后系统冲温。
l 参数Pr为恒温功率上限百分比，对于输出控制加热的系统，Pr对应于设定值高限（SPH）恒温时所需功率占加热总功率的百分比。根据系统要求可先确定设定值低限（SPL）和设定值高限（SPH）,再根据系统的功率配置及系统的保温性能设置合适的Pr值，一般若系统的功率配置偏大或保温性能很好，则Pr值应小，能防止冲温；反之则Pr值应大，能提高升温速度。通常一个系统在不同的设定温度下自整定得出的P、I、D参数是不同的，建议设定在室温附近能反映系统最大惯性的温度点整定参数，而用于高温端时可能升温较慢，此时调整Pr值即可使系统在整个范围内都能达到很好的控制效果。
l 当测量值显示 ▬ ▬ ▬ ▬ 时并伴有蜂鸣声（不可消音），表示传感器故障或实际温度超出测量范围。
5) 接线示意图：
4. 打开设备后部电源开关,按上述使用方法设定好温度及各参数。
5. 通过以上操作，等工作正常后方可放入培养物。如果温度波动度较大时可根据说明书上的提示方法进行自整定操作，以修正PID数值。注意：自整定未结束时请勿放入培养物，以免损坏！！
注意事项
1. 培养箱应放置在具有良好通风，遮阳光，阴凉条件的室内，设备与墙壁须有10公分以上的距离。
2. 培养箱电源插座应有可靠接地，以保证使用安全。
3. 操作室内装有风机。注意，勿将手指或是异物塞入罩内，以免损坏风机，及产生安全事故。调换时，请切断电源。
4. 为了减少关门后产生的温冲，夲设备装有门开关。所以关门后需延时5min左右才开始加温。如设备不加热,应先检查门开关。
5. 为了保持设备的美观，请不要用酸或碱及其他有腐蚀性物品来擦表面，箱内可用干布定期擦清。
6. 本设备控制箱后部装有保险丝，若设备不通电，应先检查熔丝管是否完好，检查及更换熔丝管时请切断电源，并更换相同型号规格熔丝管。
7. 铭牌上详细内容请见本说明书“三，主要技术指标”。
8. 停止使用请关闭电源开关。
五、故障处理
| 现象 | 原因 | 处理方法 |
| 无电源 | 插头未插好或断线 | 插好插头或接好线 |
|
| 熔断器开路 | 更换熔丝管 |
|
| 设定温度低,与所要求不符 | 调整设定温度 |
|
| 电加热器坏 | 更换加热器 |
| 箱内温度不升 | 控温仪坏 | 更换控温仪 |
|
| 门开关未闭合 | 修正门开关 |
|
| 定时时间设定有误 | 重新设定或取消 |
| 箱内温度误差大 | 传感器坏 | 更换传感器 |
|
| 温度显示值误差 | 修正温度显示值 |
| 超温报警异常 | 设定温度低 | 调整设定温度 |
|
| 控温仪坏 | 更换控温仪 |
注﹕以上维俢操作,应请有资质的人员操作。检修时请关闭电源！！
七、运输、贮存
搬运时必须小心，不可倒立运输，小心轻放。
贮存在相对湿度不超过80%，无腐蚀性气体和通风良好的室内。
八、售后服务
我司对培养箱实行三包（保修、包换、包退），保修期为一年（除发热元件外）。保修期内凡是非人为因素而发生损坏或不能正常工作时，我司负责免费维修或更换产品零件；一年后本着为用户服务的精神，尽力为用户提供方便。
装箱单
| 序号 | 名称 | 类别 | 单位 | 数量 | 备注 |
| 1 | 电热恒温培养箱 | 设备 | 台 | 1 |
|
| 2 | 隔板 | 附件 | 块 | 2 | 150、255型3块 |
| 3 | 本使用说明书 | 文件 | 份 | 1 |
|
| 4 | 产品质量保修卡 | 文件 | 份 | 1 |
|
| 5 | 合格证 | 文件 | 份 | 1 |
|
| 6 | 本装箱单 | 文件 | 份 | 1 |
|
| 7 | 熔絲管 | 备件 | 只 | 1 |
|
本单所列物品与箱内所装实物相符
