| 型号 | GLX2-25 |
|---|---|
| 产地 | 上海 |
| 产品别名 | 西林瓶洗烘灌封 |
| 额定电压 | 380V |
| 适用对象 | 药水 |
| 适用范围 | 适合于2~25ml规格的西林瓶水针生产 |
| 包装类型 | 瓶 |
| 品牌 | 威圣 |
| 加工定制 | 是 |
整机描述：

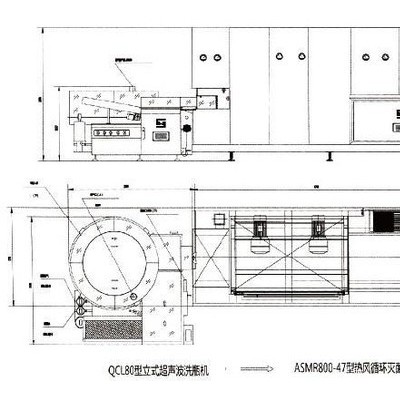

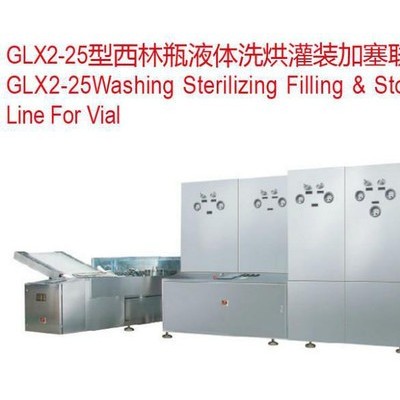

本机由QCL系列立式超声波洗瓶机，ASMR热风循环烘箱，KGF系列型西林瓶液体灌装加塞机组成联动线，也可单机使用。
适合于2-25ml规格的西林瓶水针的生产。能完成喷淋注水、超声波粗洗、瓶外壁水冲洗、瓶内壁连续二次循环水冲洗、一次吹气、一次新鲜水冲洗、连续二次吹气、瓶外壁吹气、预热、烘干灭菌去热源、冷却、前冲气、灌装、后冲气、加塞等二十多道工序。
主要技术参数：
| 产品型号 | QCL60+ ASMR620/35+ KGF4 | QCL60+ ASMR620/43+ KGF6 | QCL60+ ASMR620/43+ KGF8 | QCL80+ ASMR800/50+ KGF10 | QCL120+ ASMR800/60+ KGF12 | QCL120+ ASMR1250/60+ KGF20 | QCL80*2+ ASMR1250/60+ KGF12*2 |
| 灌装头数 | 4 | 6 | 8 | 10 | 12 | 20 | 24 |
| 适用规格 | 2-25ml 国标西林瓶 | ||||||
| 生产能力 | 120瓶/分钟(2ml) | 180瓶/分钟(2ml) | 200瓶/分钟(2ml) | 300瓶/分钟(2ml) | 400瓶/分钟(2ml) | 500瓶/分钟(2ml) | 650瓶/分钟(2ml) |
| 洗瓶合格率 | ≥99% | ||||||
| 洗瓶破损率 | ≤0.1% | ||||||
| 灭菌温度 | 300-350℃ | ||||||
| 排风量 | 3000m3/h | 4100m3/h | 7500m3/h | 8000-10000m3/h | |||
| 装量误差 | ≤±2%(机械式驱动容积泵、陶瓷泵、不锈钢泵) ≤±0.5-1%(伺服驱动容积泵) | ||||||
| 加塞合格率 | ≥99% | ||||||
| 空气层流洁净度 | 100级 | ||||||
| 真空抽速 | 10m3/H(外配) | 30m3/H(外配) | 50m3/H(外配) | 60m3/H(外配) | 100m3/H(外配) | 120m3/H(外配) | |
| 电容量 | 66.6KW | 75.6KW | 106.6KW | 172.6KW | 177.6KW | ||
| 电源 | 380V 50HZ | ||||||
| 总重量 | 6300kg | 7900kg | 9400kg | 10900kg | 14600kg | ||
| 外形尺寸 | 8550×2540×2330 | 9620×2540×2330 | 10280×3230×2360 | 10730×2600×2620 | 11790×5700×2620 | ||
性能特点：
洗瓶机采用机械手夹瓶，适用于多种规格的西林瓶； 洗瓶机采用水气喷针往复跟踪插入方式，清洗效果好，节约能源。并设有针架防抖装置，提高喷针插入瓶子的准确度，减少断针现象发生； 洗瓶机整个水气管路、喷针完全独立分开，避免了交叉污染，符合GMP规范要求； 洗瓶机进瓶螺杆前加装缓冲块，有保护螺杆，减少碎瓶作用； 洗瓶出瓶采用整体进口同步带，连接拨瓶块输送西林瓶，运行稳定可靠； 烘箱采用热风循环加热，温度均匀，节能； 烘箱设有防突然断电保护功能，运行安全； 烘箱可配循环水冷装置，不损耗房间风量，减少房间的压差不平衡的风险，降温效果好； 烘箱可配压差自动平衡调节系统，减少房间和烘箱的压差不平衡造成的高温段偏移，灌装间洗烘间温度升高等一系列问题； 烘箱设有DOP检测接口(包括风压、风速、尘埃粒子检测口)； 烘箱冷却段可带灭菌功能(FDA特选)； 烘箱网带可带超声波及CIP在线清洗系统； 烘箱内腔室可进行全方位、多角度高压水冲洗； 灌装机采用水平同步带的运瓶模式，具有高速度，而且分瓶准确，更换规格件方便； 瓶子底部所在的运输平面和工作台面有一定的距离，有利于百级层流风的通过，防止产生乱流污染药液； 灌装机加塞部分，采用水平送塞，以及水平圆盘吸塞，具备观察方便，上料方便，送塞高速的特性； 灌装机可选配陶瓷泵、不锈钢泵、蠕动泵； 灌装无瓶止灌，无瓶不加塞功能； 灌装机可选配伺服灌装形式(台达、三菱、罗克威尔)。整线采用PLC总控制、变频器、触摸屏控制技术，运行稳定可靠。触摸屏可显示各单机的运行动态，各控制点的水压、气压、风压、温度等显示，各开关状态和故障显示，故障自我诊断和故障分析及排除方法，使整个生产过程达到自动化控制，联线具有三机自控平衡装置，保证生产均衡可靠。根据客户的需要，还可供选配：
西门子、罗克威尔、三菱、台达等品牌控制系统； 水、气压力、水温及超声波强度、尘埃粒子、风速在线检测、报警、记录、打印系统。 ORABS、CRABS、无菌隔离器系统。
