| 重量 | 15kg-200kg（g） |
|---|---|
| 用途 | 各种机械设备焊接 |
| 标准直径 | 1.2/1.6/2.0/2.5/3.0/4.0 |
| 材质 | 堆焊药芯焊丝 |
| 产地 | 天津 |
| 长度 | 盘装 |
| 类型 | 耐磨焊丝 |
| 品牌 | 斯米特 |
| 型号 | ZD310 |
| 加工定制 | 是 |
备注：一口价是一公斤价格

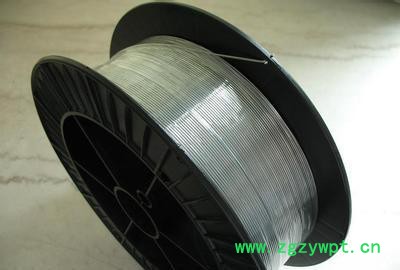

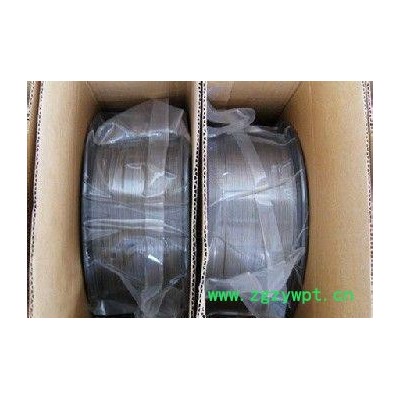

直径1.2mm 15公斤/盒15公斤/箱(现货)
直径1.6mm 15公斤/盒15公斤/箱(现货)
直径2.0mm 15公斤/盒15公斤/箱(现货)
锤头、锤盘制造及修复用焊接材料（材料种类：1.焊条；2.CO2气保护药芯焊丝Ф1.6）
牌号 | 种类 | 硬 度（HRC） | 性能及主要用途 |
GM1 | 1 |
| 专用于高锰钢、超高锰钢件堆焊修复时的打底层堆焊。 |
ZD3 | 1 | 55～59 | 主要用于已磨损的大型锤式破碎机50公斤、120公斤类型的锤头冲击部位的多层堆焊修复，磨损严重的部位可一次堆焊20～40mm，堆焊层抗裂性能优良，具有良好的抗冲击性、耐磨性。 |
ZD6 | 1 | 焊后硬度 35～40 冲击后50～55 | 主要用于修复冲击条件下的磨料磨损部件，如高锰钢材质的颚板、破碎机锤头、板锤、挖掘机斗齿等。堆焊层具有良好的抗冲击性、耐磨性和良好的冲击硬化效果。 |
TM55 | 1 | 55～59 | 主要用于破碎机锤头严重磨损部位的堆焊修复，一般堆焊1～2层即可,也可用于塔篦齿修复。根据不同的使用场合，可有选择的使用，其耐磨性由高至低依次为TM-65、TDL-65、TDP-65、TDL-60、TM-55。 |
TDL-60 | 1 | 56～62 | |
TDP-65 | 1 | 59～65 | |
TDL-65 | 1 | 62～66 | |
TM65 | 1 | 61～66 | |
MD501 | 2 | 52～55 | 用于破碎机锤头、锤盘旧件的现场堆焊修复，堆焊层有裂纹，但耐磨性能优良，不影响使用。 |
ZD5 | 2 | 48～52 | 用于破碎机锤头、锤盘的新品制造及旧件的现场堆焊修复，堆焊层抗裂性能优良。 |
ZD310 | 1、2 | 57～62 | 主要用于中、高温工况下破碎机锤头的维护及修复，其高温耐磨性能优良。 |
TN65 | 1 | 62～66 | 主要用于中、高温工况下破碎机锤头的维护及修复，其抗磨粒磨损性能优于碳化钨焊条，高温耐磨性能优良。 |
风机修复用焊接材料（材料种类：1.焊条；2.CO2气保护药芯焊丝Ф1.6）
牌号 | 种类 | 硬度(HRC) | 性能及主要用途 | 备注 |
DH-55F | 2 | 52～57 | 主要用于风机新品制造的预保护堆焊，也常用于常温下各类磨损工件的堆焊修复。 | 可现场检测风机动平衡 |
DH-60F | 2 | 59～65 | 主要用于风机新品制造的预保护耐磨堆焊及再生性修复，也常用于常温及高温下受剧烈磨粒磨损、中等冲击部件的堆焊修复。 | |
TM55 | 1 | 55～59 | 主要用于风机叶轮的现场修复及再生性修复，根据风机工作的温度及磨损情况，由低到高选用焊条TM55、TDL-65、TN65。 | |
TDL-65 | 1 | 62～66 | ||
TN65 | 1 | 62～66 |
部分材料高温硬度测试
牌号 | 种类 | 试验温度t（℃） | 高温硬度值（HV3） | |||
ZD5 | 1 | 550 | 425 | 428 | 428 | / 427 |
TDL-65 | 1 | 700 | 334 | 334 | 332 | / 333 |
TN65 | 1 | 700 | 421 | 440 | 421 | / 427 |
TN65 | 1 | 650 | 500 | 535 | 505 | / 513 |
ZD310 | 1 | 650 | 397 | 464 | 444 | / 435 |
堆焊工艺及其它
焊条类 | 直径（mm） | Ф3.2 | Ф4.0 | Ф5.0 | 包装形式：盒装 |
焊接电流（A） | 80～140 | 140～200 | 180～220 | ||
CO2气保护 药芯焊丝 | 直径（mm） | Ф1.6 | 包装形式：真空层绕盘装 | ||
