无锡太然环保科技有限公司

明渠式紫外线消毒设备

太然一体化紫外消毒设备是我公司针对 中小规模市政污水厂和自来水厂单独设计的消毒解决方案，每套处理系统将紫外消毒模块与进出水系统独特地结合为一体，无需土建即可简便安装于现有系统中。整套设备结构紧凑，紫外灯管及石英套管直接安装在不锈钢渠道内，独特的设计与先进的技术结合，运行可靠稳定、维护操作方便、为用户节省成本。

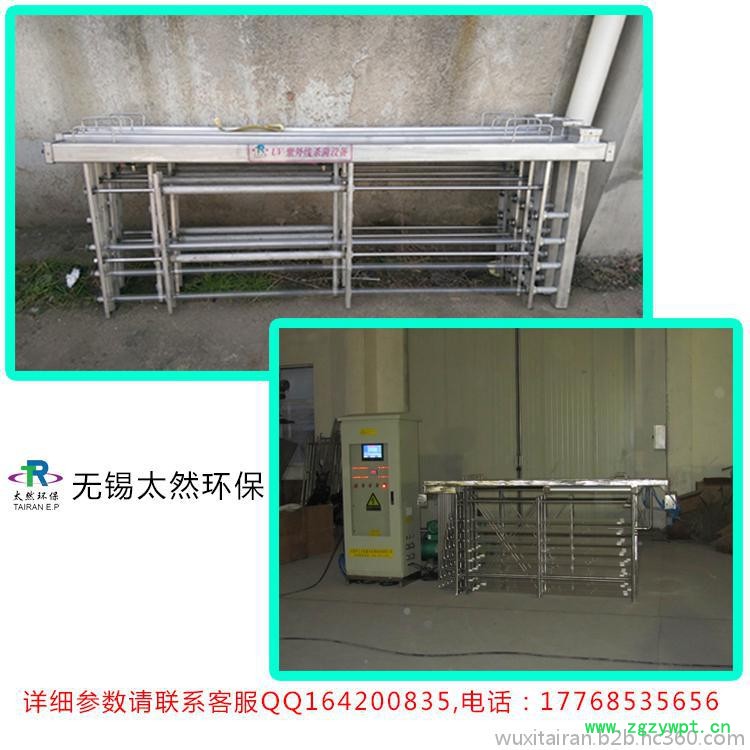

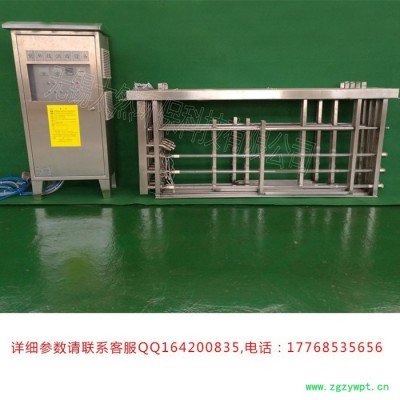

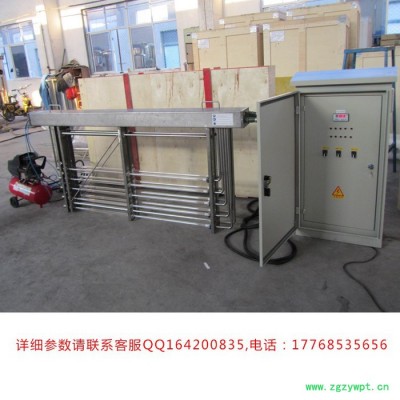

一、明渠式紫外消毒模块组
      HANSUV明渠式紫外消毒模块采用低水阻结构设计，达到更小的水阻和更**的效果。整个消毒模块组由304不锈钢排架（分单排和双排）、石英套管、紫外线灯管、空压机械自动清洗、液位控制器及中央控制柜接口系统组成。
       整个紫外线消毒系统由若干个模块组构成，其中单排为8只灯管、双排为16只灯管（例如紫外消毒池需要40只灯管，则采用2组双排+1组单排构成），便于现场安装及后期维护。

二、紫外线灯管
       采用美国LIGHT-SOURCES紫外线灯管，杀菌作用快，效果好。灯管安装于石英套管内，密封性能良好，故障率低，可靠性好。灯管的有效工作寿命长达10000-13000小时，单只灯管的功率可达250-320W。

三、石英套管
       HANSUV采用高透光率的石英套管，透光率高达85%以上。石英套管被安装于紫外消毒模块组的304不锈钢排架上，使用防水螺丝帽进行闭口的密封固定，防护等级为IP68，有效防水渗入石英套管内而影响紫外灯管正常工作。

四、自动清洗装置
     ● 由于石英套管表面在污水中容易产生污垢，从而降低紫外线强度。
     ● 采用空压机械自动清洗装置，可实现实时自动化高效清洁。该套装置可以与紫外线光强监控装置联动控制，接入中央一体式控制体系可实现手动/自动工作状态切换，为紫外消毒模块组提供稳定高效的杀菌效果。

五、电子镇流器
      引用国产镇流器技术，保障电子镇流器的稳定性、安全性和有效性。电子镇流器安装在整流器控制柜或中央一体式控制柜内。控制柜采用304（316）不锈钢柜体机箱，配备散热系统、标准化接口以及防护措施，保证电子整流器安全稳定运行。

六、中央一体式自动控制柜
       电气控制系统采用微处理器和智能化人机界面操作，其中中央一体式自动控制柜包括开/关设备、故障显示、灯管运行状态、参数设定等，操作简单方便，便于管理人员了解和控制紫外消毒系统的运行。

· 根据客户需求，提供所有通讯接口、协议；

· 实现单只灯管运行、停止、报警；

· 根据水量变化、UV剂量衰减，自动启停灯管模块及数量。

七、水位控制系统
       由于水位过高或过低都会影响紫外线消毒模块的工作效率，因此需要保证排架内的水位控制在合理范围内，水位控制系统采用液位传感器对污水池水位进行在线监测，确保水渠中的水位维持在设计的水位数值范围内，当排架水位长时间超出设定水位时则自动发出警报，将紫外灯管停止运行。
八、排架水位控制
      采用水位控制溢流堰，材质采用304不锈钢制作（或者施工时土建完成），出水方式从溢流堰顶部出水，确保排架中维持一个**小水位变化。溢流堰装置安装于水渠末端排水口，整体结构简单实用，易安装维护。

★ 本设备亦可用于中小规模自来水消毒处理，详细参数请询问技术与销售人员。

★ 处理标准执行GB 18918-2002〈城镇污水厂污染物排放标准〉中的规定。

★ 进出口位置和尺寸可根据现在具体要求设计。
