| 规格 | 316,304 |
|---|---|
| 换热面积 | 3.2 |
| 搅拌轴转速 | 36 |
| 适用范围 | 医药 |
| 种类 | 乳品发酵设备 |
| 分类 | 发酵提取设备 |
| 品牌 | 远中机械 |
| 型号 | RH-1000 |
| 加工定制 | 是 |
| 搅拌轴功率 | 2.2 |
一、热回流提取浓缩机组用途：
热回流提取浓缩机组适用于中药材、植物草药、动物药、食品添加剂等的提取浓缩工序，改变传统先提取后浓缩的工艺，可同一时间进行提取、浓缩。
热回流提取浓缩机组可整机组套，实现负压、常压、正压等多种提取要求，采用水、乙醇、甲醇、丙醇等提取和有机溶剂的回收与浓缩。
二、热回流提取浓缩机组工作原理：
将配制好的处方药材投入提取罐内，一次性加入5-10倍药材量的溶媒（溶媒性质及加入量按工艺要求）浸泡一定的时间后，开启蒸汽阀加热，一般采用夹套加热，（直通蒸汽加热仅水提及提取芳香油时用）经过设定时间煮提后，即可将较高温度的提取液连续从提取罐底部经过滤网粗过滤后至过滤器，进入浓缩器。浓缩时产生蒸汽进入冷凝器，成为冷凝液，作为新溶剂喷淋至提取罐同；提取罐内产生的二次蒸汽，经冷凝器冷凝成冷凝液，回落到提取罐内。所有由溶剂产生的蒸汽，都通过热交换成为冷凝液回到提取罐内，二次蒸汽在过程中得到充分利用，形成新溶剂大回流提取，故药材中溶质与溶剂始终保持高梯度传质、高速溶出。所以该套设备在节能和保持溶剂平衡方面性能十分优越。
新溶剂从上到下通过药材层溶解药材中的可溶物到提取罐底部，又被抽入浓缩器内。重复上述过程，从而形成的溶剂经提取-浓缩（回收）大循环经返多次后，提取液呈无色，此时，提取液停止抽入浓缩器。浓缩器继续进行浓缩，直至达到需要比重（1.1-1.25）的流浸膏，放出备用。
三、热回流提取浓缩机组性能特点：
1、由于溶质高速溶出，提取时间短，浓缩与提取同步进行，故药材到浓缩药膏只需7-8小时，设备利用率高。
2、由于浓缩的二次蒸汽作提取的热源，抽入浓缩器的提取液与浓缩同温度，可节约50%以上的蒸汽，热损耗非常少。
3、溶剂投入量减少，提取罐药材只需加一次溶剂，在一套密封设备内循环使用，药渣和药液中的溶剂基本上都能回收出来（损耗率在5%以下），所以溶剂用量少、消耗低，生产成本大幅下降。
4、收膏率比传统工艺可提高10%-15%，药效成分含量成倍提高。因一次性注入的溶剂能实现大回流循环，使药材中溶质浓度和溶剂中溶质浓度始终保持很高的梯度。所以药材中的溶质快速溶出。收膏及有效成份收率均有较明显增加，为药品定性定量鉴定奠定良好基础。
5、一机多用（单独提取、单独浓缩、边提取边浓缩），结构紧凑，操作简便。一套设备一个人便可操作，占地面积小，节省中间贮罐，投资费用低。
6、全套设备均采用进口SUS304不锈钢制造，全密封管道化生产，既减少了环境污染，又消除重金属及细菌的渗入，完全符合GMP要求。

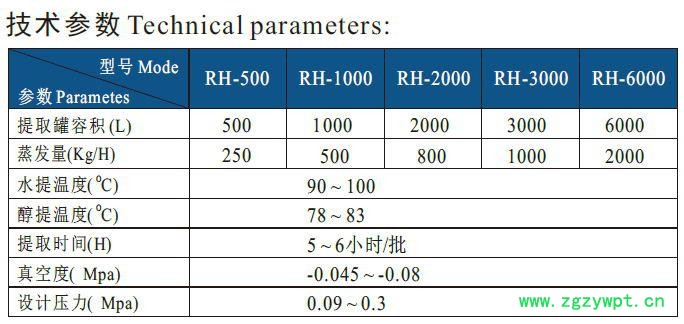

四、热回流提取浓缩机组技术参数：
五、根据用户不同需求，可采用执行的设计、制作、检验标准如下：
1. SFDA 《药品生产质量管理规范》2010年版
2.《医药工业洁净厂房设计规范》（GB50457-2008）
3. GAMP药品生产自动化管理规范
4. GB150.1~150.4-2011《钢制压力容器》
5. NB/T47003.1-2009《钢制焊接常压容器》
六、热回流提取浓缩机组订购选型需提供参数：
多功能倒锥型提取罐设计选型时需明确物料的特性、使用工况、组件配套范围等，详细可电询。
注：上第四项参数表可能会根据物理的性质及实际的使用工况有所调整

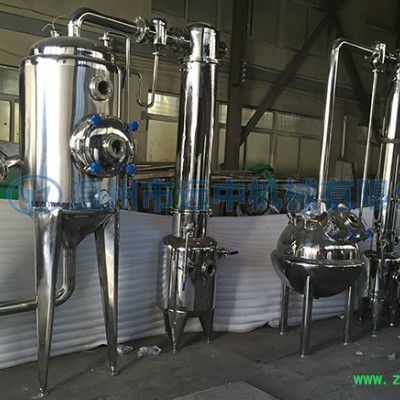

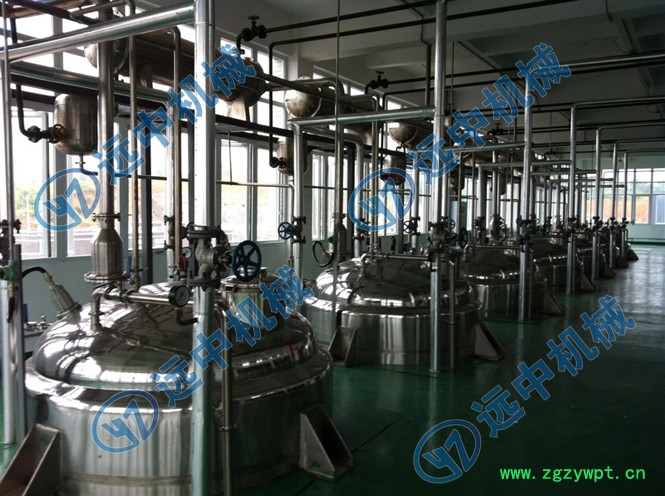

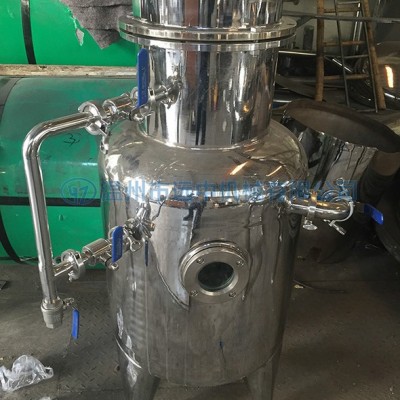

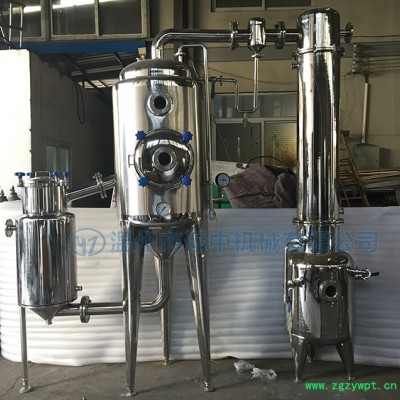

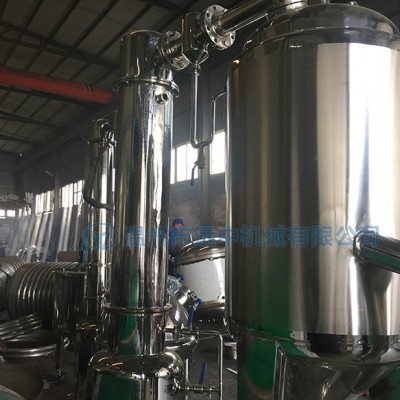

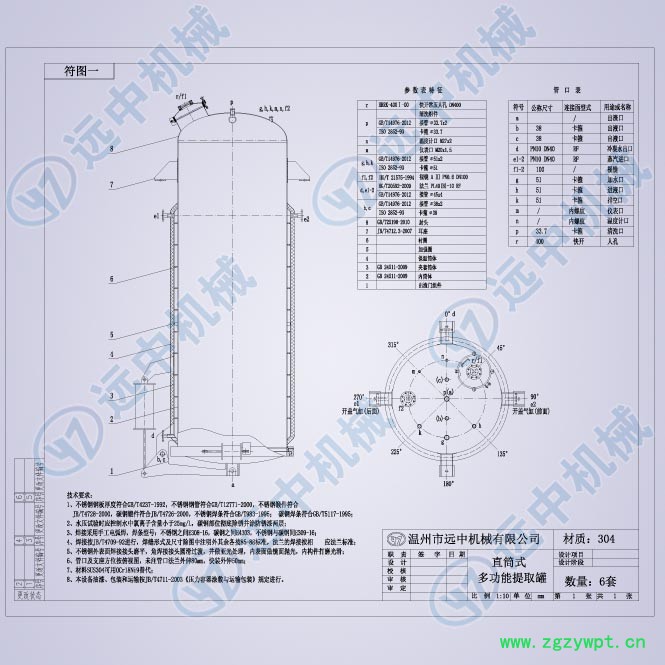

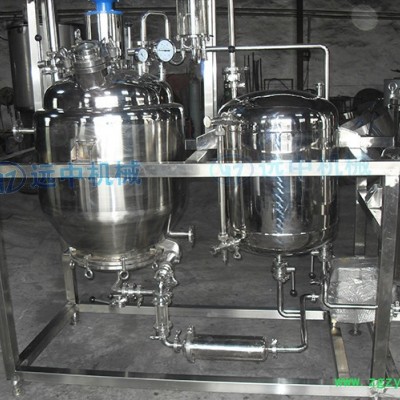

七、设计图样及生产加工图片
设备运输及安装
1、本设备采用单体吊运。
2、吊具和吊运设备的吊运能力要设备的重量相适应。
3、选择合适的吊运点。
4、吊装时，不得直接使用钢缆，可用吊绳或用布、棉纱等保护表面后起吊。
5、吊具的放置一定要正确以确保吊装平稳。
6、请检查吊具的完整性。
7、在搬运、吊装时，要特别注意保护，不得碰撞。
8、请确认吊运设备的吊运能力。
9、装运量不准超过运输工具的额定载重量。
10、设备请勿置放在酸碱环境中，防止腐蚀。
本公司本着“以优质的产品，高效的服务，持续的满足客户要求”为宗旨，郑重向您承诺：
1、所有设备质保期一年，自验收合格日起开始计算。
2、工程安装维修：自设备交付日起，我们提供终身免费技术支持（包括技术咨询及技术人员的支持）。一旦接到设备故障电话，快速响应，30分钟内确定解决方案并回复客户，在交通条件允许的情况下，安排售后工程服务人员以最短时间（一般不超过24小时）赶到用户生产现场，即刻进行维修。对设备出现的一般问题，在2个日历日内解决，较大问题解决时间不超过5个日历日。
3、质保期内，我们对设备实行三包：根据质量问题的严重程度进行包修、包换、包退。质保期内正常操作情况下造成的质量问题，全部维修费用（差旅费、人工费、配件费等）由我们承担。人为操作不当造成的质量问题，我们仅收取配件费用。
4、质保期后，我们提供有偿维修服务（仅收取差旅费和配件费），零配件和易损件保证以最优惠的价格优先供应。
如客户出现质量问题，请填写质量反馈单（见附件），我们会及时和您取得联系。详细产品报修期限及细则，请以每台产品保修卡为准。
