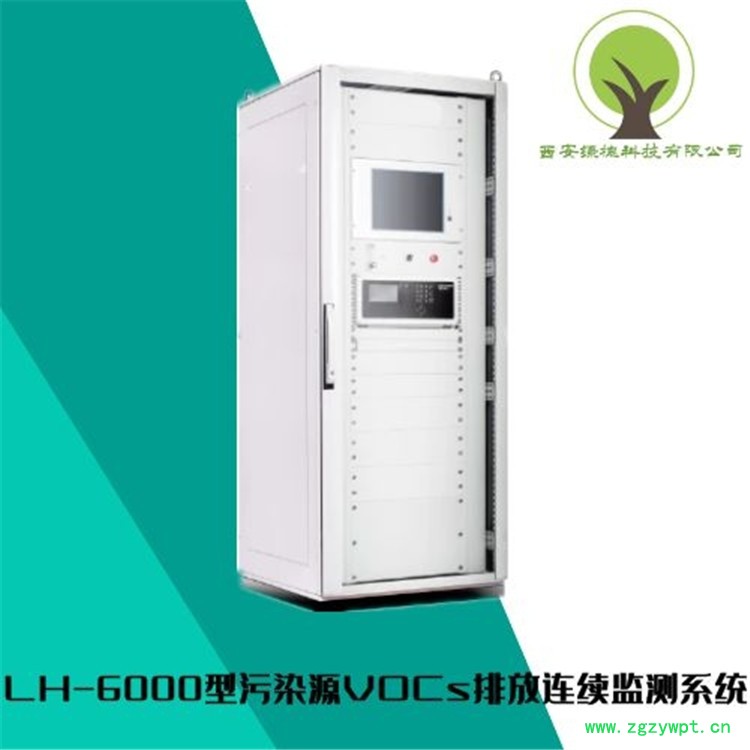

污染源挥发性有机物在线监测系统用于实时在线连续监测污染源非甲烷总烃、烟气温度、压力、流速、湿度、含氧量等相关烟气排放参数，并统计排放浓度、排放率等信息，从而对测量的数据进行有效管理。

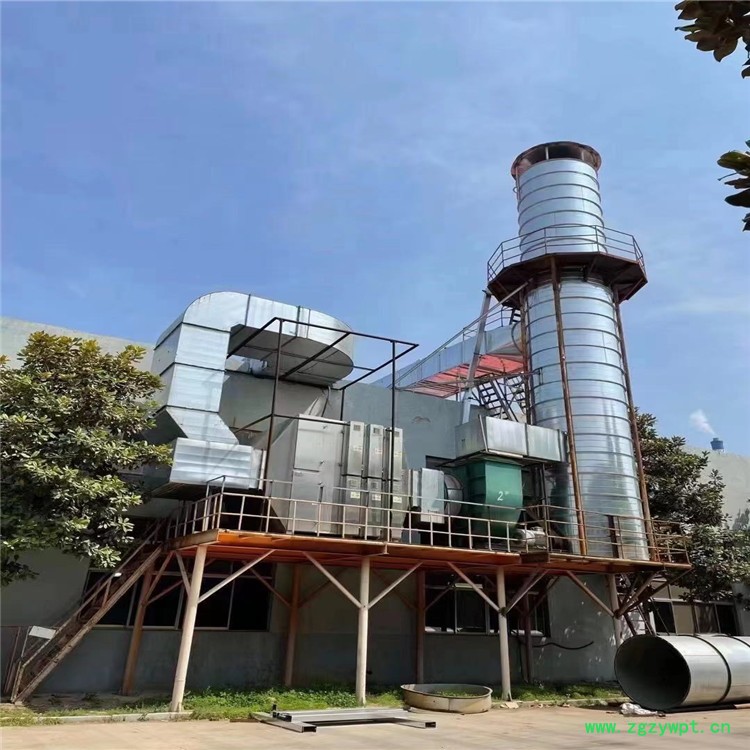

系统的现场应用场景图如下，系统具有现场数据实时传送、远程故障诊断、报表统计和图形数据分析等功能，组网灵活，运行成本低。同时，系统采用模块化结构，组合方便，并且能够完全满足与企业内部的DCS系统和环保部门数据系统通讯的要求。

污染物浓度、温度、压力、流速、湿度、含氧量。

烟气采样方法：完全抽取+高温法

有机物测量方法：气相色谱法

温度测量方法：温度传感器

压力测量方法：压力传感器

流速测量方法：差压法（皮托管）或者热式流量计

湿度&含氧量测量方法：干湿氧法

污染源挥发性有机物在线监测系统由采样系统、预处理系统、监测系统、辅助监测系统组成。

采样系统包括采样探头和伴热管线。测量时烟气由机柜内的高温采样泵抽取，样气全程高温在120℃以上，经由采样探头、高温伴热管线、除尘过滤器后通入监测设备进行测量。

预处理系统，由机柜、工控机、采样泵、加热盒、高温滤芯、电磁阀等构成。实现抽取、过滤、数据采集和处理等功能。烟气温度、压力、流速、湿度、浓度等数据均采集到预处理系统的工控机中进行汇总和计算，并通过预处理系统的工控机实现将数据上传，可上传至平台或者数采、企业DCS系统等。

监测系统包括在线气相色谱仪、温压流监测仪、湿度变送器、湿度&氧变送器。实现非甲烷总烃、苯系物等定制的挥发性有机物的浓度的监测，以及烟气的温度、压力、流速和湿度的监测。在线气相色谱仪，还需配备相应的标气及减压阀，用于在线气相色谱仪和全系统的量程标定。烟气温度采用铂电阻温度传感器测量；烟气的压力采用采用高精度隔离膜压力传感器测量；烟气流速采用差压变送器测量，通过测量烟气流动中的全压和静压，得到烟气的流速。湿度采用电容式测量体积湿度。

辅助系统包括氢气发生器、零气发生器、无油空气压缩机、载气，依次为气相色谱仪提供氢气、零气、载气，保证色谱仪的正常运行。

总烃、非甲烷总烃、甲烷

西安绿槐科技有限公司 李经理 13002920291

(1)      对FID检测器进行重新设计加工，提高检测器的灵敏度水平；

(2)      独特的电子压力控制单元，优化流路控制和温度控制，提高分析精度；

(3)      实时环境温度和压力补偿，适应多种环境条件；

(4)      自动校准功能，可设定周期性自动校准和质量控制点；

(5)      实时显示温度、压力、FID检测器的状态等参数；

(6)      分析周期可调；

(7)      内置工控机，触摸屏设计，支持web远程操作；

(8)      FID采用过了截止阀，确保在使用完H2后，即可关闭H2源，不可能产生其他意外情况。
