| 加工定制 | 是 |
|---|---|
| 操作方式 | 间歇式 |
| 适用物料 | 多种可用 |
| 应用领域 | 食品、医药、化工 |
| 传热面积 | 30（m2） |
| 转速 | 1（r/min） |
| 功率 | 2.2（kw） |
| 占地面积 | 6（m2） |
| 重量 | 1000（kg） |
| 品牌 | 鲁干牌 |
| 型号 | CT |
一、工作原理
CT-C热风循环烘箱采用耐高温循环风机，通过电热管或蒸汽换热器加热的强制
热风在箱内进行循环，增强了热量的传递，提高了水分蒸发速率，缩短了干燥时间。
整个箱体采用全封闭结构，热空气在箱内循环，合理排出湿热空气和补进新鲜空气。
烘箱配备了自动控温系统，控温**。箱内设有可调式均风板，箱内温度均匀。
采用低噪音节能型内置式循环风机，运转平衡、大大的降低了设备的噪音和热量
损耗，进风口配空气过滤器，标配有排湿装置。
二、应用
CT-C热风循环烘箱是为工业化大批量生产专门设计的，医药行业广泛应用于
原料药、中药饮片、浸膏、粉剂、颗粒、冲剂、水丸、包装瓶等物料的烘干。也
适用于脱水蔬菜、饲料、味精调味料、化工颜料、橡胶、纤维、电子元器件、新
材料、服装、食品等多行业的烘干。
三、设备特点
1、整个箱体采用全封闭结构，热空气箱内循环，节能高效。
2、采用内置式耐高温循环风机、大大减小热损失、强化了热量的传递。
3、箱内设有可调式均风板，可上下调节开度，使箱内上下温度均匀。
4、保温层厚80mm，材质为白色超细玻璃棉，符合GMP标准，热损失小。
5、烘车烘盘为行业统一标准，烘盘网盘适用于多行业，互换性强。
6、自动恒温控制、工作时间定时，机械化生产，批次产品质量稳定。
四、设备的使用
首先打开电源设定烘干温度和工作时间，再启动风机开关，后
开启自动恒温加热。温度达到用户设置**高温度时，警铃会提醒用
户温度已达到。烘箱上设置的排湿机构是用来排除箱内潮湿空气的，
排湿阀中的开启角度不能太大，一般排湿量要根据物料含有的水分
量来进行。
五、主要技术参数及有关说明
加热热源蒸气、电、可供用户选择 |
|
使用温度：蒸气加热50**150℃ | |
用电，远红外温度50～350℃ | |
备用自控系统和电脑控制系统供用户选择 | |
常用蒸气压力0.02～0.8mpa(0.02～8KG/cm2) | |
配用电加热按照I型计算15KW，实用5～8KW／h | |
特殊要求在定货时间时表明 | |
非标烘箱价格面议使用温度大于140℃或小于60℃，要在定货时注明 | |
本厂出厂烘车、烘盘尺寸统一，可以互换烘盘尺寸：640×460×45 六、示意图 |

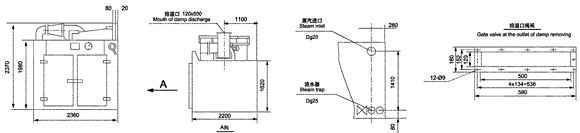

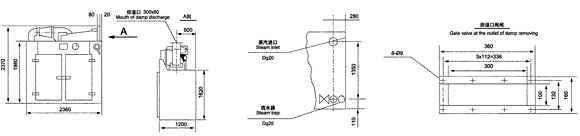

CT-Ⅰ型号烘箱示意图
CT-Ⅱ型号烘箱示意图
CT-Ⅲ型号烘箱示意图 |
CT-Ⅳ型号烘箱示意图
CT-C-O型号烘箱示意图
CT-C-Ⅰ型号烘箱示意图
CT-C-Ⅱ型号烘箱示意图
CT-C-Ⅲ型号烘箱示意图
CT-C-Ⅳ型号烘箱示意图
定制烘车
型号 | 每次干燥量 | 配用功率 | 耗用蒸汽 | 散热面积 | 风量 | 上下温差 | 配用烘盘(只) | 配套风机数量（只） | 外形尺寸 | 配套烘车 |
CT-C-O | 50 | 0.45 | 10 | 10 | 3400 | ±2 | 24 | 1 | 1400x1200x2000 | 1 |
CT-C-I | 100 | 0.9 | 18 | 20 | 3400 | ±2 | 48 | 1 | 2300x1200x2000 | 2 |
CT-C-II | 200 | 0.9 | 36 | 40 | 6800 | ±2 | 96 | 2 | 2300x2200x2000 | 4 |
CT-C-III | 300 | 1.35 | 54 | 80 | 10200 | ±2 | 144 | 3 | 3200x2200x2000 | 6 |
CT-C-IV | 400 | 1.8 | 72 | 100 | 113600 | ±2 | 196 | 4 | 4300x2200x2000 | 8 |
注:材质有碳钢、铝合金、不锈钢，物料**终含水量<1%
|
|
散热器可配套各种干燥设备使用,规格品种多样,使用材质有:铝合金、不锈钢、
A3钢表面涂锌、钢铝复合、铜制、钢管铝绕片。另外，散热器可单独用于室内
及库房的加热除湿，我厂可为用户设计制作定型烘箱.
轴流风机
定性压制烘盘
材质：不锈钢、防锈铝合金
|
|
| |
手工井字盘 | 手工井字网盘 |
| |
一次成型压制盘 | 一次成型打孔盘 |
七、实拍图片
