材质 | 不锈钢 |
---|---|
产品别名 | 流水线 |
传热面积 | 根据定制 |
功率 | 根据定制 |
规格 | 根据定制 |
类型 | 电子干燥箱 |
适用范围 | 工业 |
适用物料 | 片状 |
外形尺寸 | 448*550*1206mm根据定制 |
应用领域 | 化工 |
占地面积 | 根据定制 |
操作方式 | 自动 |
干燥介质 | 空气 |
工作类型 | 流化床式 |
品牌 | 豫通 |
型号 | YT |
加工定制 | 是 |
苏州豫通系列隧道烘箱 流水线 隧道炉主要技术指标: 规格尺寸:工作室尺寸 高300mm ×宽1200mm×深4000mm 进料500mm 出料500mm 工作平台到地面高度850mm(各项尺寸可按实际需求定制) 温度参数: ** 温 度: 200 ℃(可定制380度内各个温度) 均 匀 性 能:空载在设定 200 ℃进行测试时,温度公差为 ±3 ℃ 测 试 点:距内胆材料至少 100 毫米,封口至少 150 毫米 测 试 时 间:到达设定温度(恒温状态)后至少 10 分钟
结构与材料(以下材质和电器参数方面均可按实际需求定制)
结 构: 主体采用 40*80 槽钢,立柱采用 40*60镀锌方管,塑胶垫 M12/90L调整脚。 外墙材料: 1.5 毫米厚度的 A3 冷压碳钢板。 内胆材料: 1.5 毫米厚度 SUS304 不锈钢。 风道材料: 1.2 毫米厚度 SUS304 不锈钢。 增强材料: 4#与5#角钢和 1.0-1.2毫米厚度槽型冷压钢板加强,使箱体坚固耐用. 保温材料:厚度 80 毫米**硅酸铝棉,保温性能良好,外墙温度不超过 45℃ 传送结构: 传送动力:采用 2HP*1.5KW 台制减速电机,速比 1: 120 变速器 2HP 调速控制,可调速范围是 1.5----8M/MIN,1.5KW 变频器,网带上装测速装置。 高温传送带:双链传送,不锈钢网格的V 字型传送,拉力可承受2000Kg。(按实际生产中产品定制不同网链或板链)
三、风道结构:
数量:分多段加热箱,箱体用高温连接板密封,免跑热气现象。 隔断:箱体前后设置 50mm 保温板,免温度互相感染。 排风:每段独立箱体设置 1 个废气排放接口,可外接到车间外面,免车间废气污染。
四、循环系统:(各项参数按实际产品定制)
热风循环:循环采用强压离心运风,均匀性好,空箱不超过±5℃。 鼓风电机:长轴烘箱电动机带离心风叶。 电机功率:750W/380V*4台电机。 进气/回气: 进气系统:电机自然进风。 回气系统:数量 4 个,两侧出风顶部回风。(按照实际产品需求定制)
五、加热系统:(各项参数按实际产品定制)
加热元件:不锈钢 W 带散热片管状加热元件,连续使用寿命可达 5 万-6 万小时以上。 设备功率:30KW/件,按实际要求分多组独立控制。 升温时间:空载常温升至设定温度,恒温后热风继续循环可进行省电加热。
六、电器系统:(各项参数按实际产品定制)
温控装置:厦门宇电品牌 P.I.D 智能温控仪表,自动恒温控温,精度可达到±1度。 测温装置:不锈钢铠甲 PT100或K型 铂电阻温度传感装置,测温**。 定时装置:数显式 HS48S-99.99 定时仪表,可人工开关/自动开关。 报警装置:APT/AD16 型报警,恒温时间结束报警提示,可开关。 电流电压:380V*3 三相四线,50HZ。(或三相五线,国外客户按照设备使用国电压设置) 电器元件:全部采用浙江正泰。
七、安全系统:
电源保护:总电源相序和缺相保护,漏电保护。 风机过载: 风机过载保护,过电流保护。超温保护:温度超温保护,启动后切断加热电源,风机继续运行。

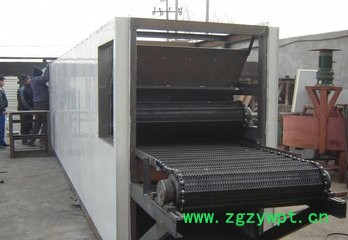

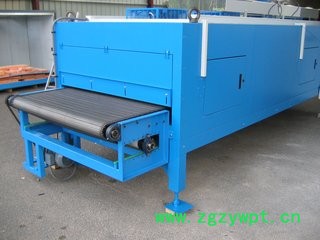

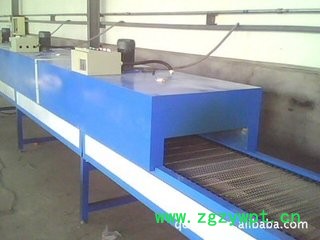

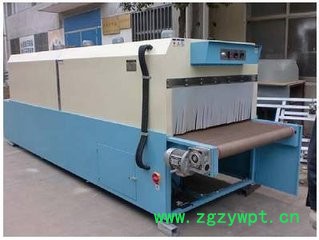

流水线烘箱的尺寸根据客户要求定做,价格以实际报价为准,以下为部分案例图片:
