    诸城市隆鑫环保机械科技有限公司吸收和消化欧美制膜技术, 开发出以PVDF膜材料为主流的系列柔性平板膜堆及系统。本公司对PVDF进行永久性的亲水改性，通量更大, 耐污染更强。

   柔性平板膜组件汇集了传统平板膜和中空纤维膜的系列优点, 是一种全新系列的膜组件产品, 在MBR（膜生物反应器）， MCR（膜化学反应器）， 高浊度水直接过滤和超细粉体过滤回收等领域有着巨大的优势。

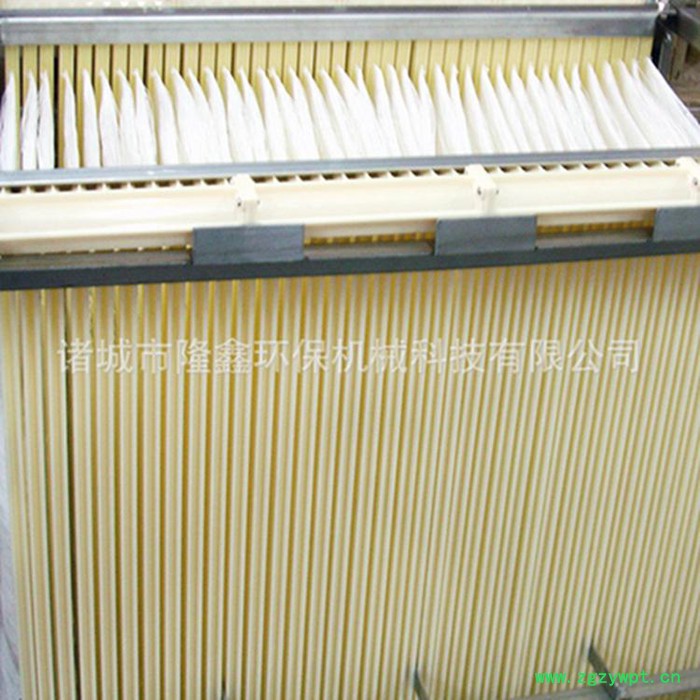

1.柔性平板膜堆

    润惠柔性平板膜堆是由矩形膜片（250毫米*250毫米）,  密封环，间隔条, 中心集水管, 两边档板组成。 膜片, 密封环等依次穿在中心集水管上，再由两边档板压紧密封。 废水由膜片过滤后进入膜片中间的格网，再汇集到中心集水管导出，杂质被挡在膜片之外。 膜片的孔径为0.03-0.08微米。

2.柔性平板膜组件形式及运行方式

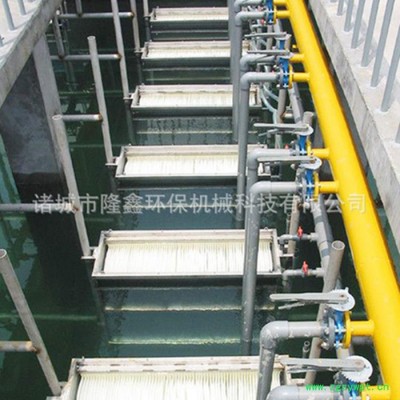

2.1 浸没式膜组件 (IM模式)

   浸没式组件的基本结构包含曝气部分, 膜箱部分（膜堆）, 集水管部分共三大部分。浸没式组件主要应用于MBR和浸没式超滤领域。

   浸没式组件运行时将组件整体放入待过滤的水中抽吸泵通过集水总管将各膜堆过滤的水抽出（或重力直接流出)。各膜堆截留的杂质或污泥依然留在水体中。等到杂质浓度达到设定值时，开启排泥（或排浓）装置，降低待过滤水体中的污泥浓度，使得过滤能够稳定运行。对于MBR组件,合适的MLSS在8000-15000mg/l。

   浸没式膜组件相对于传统的压力式过滤的主要优点表现在运行费用低，占地面积小,适合污染或杂质含量高的水体，例如MBR, 地表水直接过滤等。

   定期或持续的曝气将能够确保过滤膜不会被污染，对于复杂的水体，定期在线清洗是必需的。具体清洗方式及流程请垂询本公司。

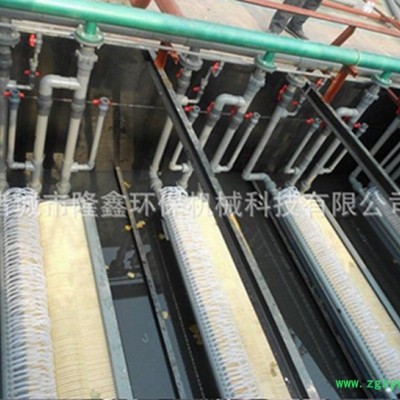

2.2 外置式膜组件(EM模式)

   外置式膜组件包含组件箱，组件箱底步布水布气管， 膜堆，出水集水管。

   外置式膜组件在运行时，泵将反应器（或浓缩罐）中待过滤的水体泵入外置式膜组件内，连续或定期将压缩空气泵入水管中，让水气在管道中混合。 混合的水气通过膜组件底部的布水布气管均匀向上通过膜堆。柔性平板膜截留住胶体等杂质，过滤的水通过出水集水管以重力方式流出（高度超过3米）或通过抽吸泵抽出。浓缩液通过回流管流回反应器中。等到杂质浓度达到设定值时，开启排泥（或排浓）阀，降低待过滤水体中的污泥浓度，使得过滤能够稳定运行。

   由于循环泵的循环错流，加上压缩空气的搅动，外置式柔性平板膜组件具有非常好的耐污染性能。但对于复杂的水体，定期在线清洗是必需的。具体清洗方式及流程请垂询本公司。外置式膜组件维护简单，操作灵活， 浓缩倍数更高。适合于高浓度有机物的MBR运行，超细粉体回收，乳化油过滤，电镀废水MCR，地表水过滤等相对复杂,小水量的应用点。

3.柔性平板膜的优点:

膜强度高, 使用寿命长，可反冲洗

膜亲水性好，耐污染

装填密度高, 占地面积小

跨膜压差低, 运行费用低

膜堆可以在线拆卸维护，维护简单

膜组件尺寸，安装形式设计灵活

整体组件采用重力和浮力平衡设计，稳定性高，寿命长

4.常用IM膜组件参数

5.常用EM膜组件参数

    过滤流量的计算方法： 按照膜面积*通量得到.

   在MBR中建议市政污水的通量为500L/天.平方米， 工业污水请标定通量。运行方式为运行8分钟，停2分钟， 或运行9分钟，停1分钟。

   在浸没式超滤中，自来水建议通量为80lmh，絮凝澄清后的通量建议为40lmh，NTU小于100的地表水直接过滤建议20-40lmh。其他复杂的流体，请标定临界通量，并按照临界通量的90%确定运行通量，运行方式为运行30-60分钟，气水反洗2-4分钟。

应用领域

地下水--------------------------------直接超滤

地表水--------------------------------化学强化超滤/直接超滤

微污染水/三级处理----------------化学强化超滤/膜生物反应器(MBR)

污水-----------------------------------膜生物反应器（MBR）

典型出水水质

TSS <2mg/L

浊度< 0.1NTU (超滤),  1NTU( MBR)
