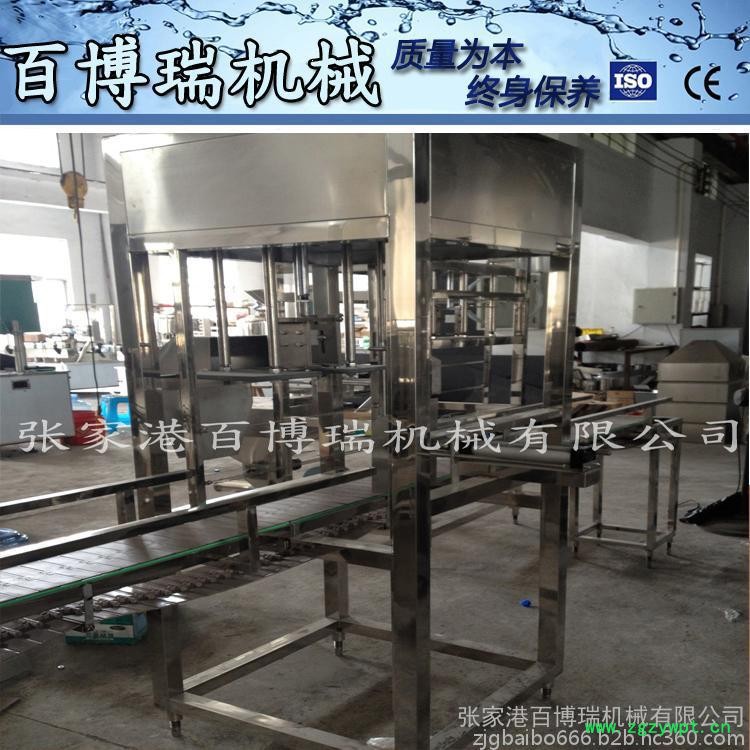

QGF-450全自动桶装水灌装机

1、用途及特点

       QGF-450型全自动桶装生产线是**5加仑桶装饮用水生产之用。该生产线为三桶线，能完成上桶冲洗、消毒、灌装、压盖、自动输出等功能。具有外型美观自动化功能齐全、操作简便、节水低耗、生产效率高等特点。

2、技术性能及参数

2.1、生产能力：450桶/时

2.2、桶型规格：Φ56×Φ270×490mm

2.3、灌装容量：18.925公斤（5加仑）

2.4**大用水量：矿泉水或纯净水11吨/时，其中灌装9吨/时，冲洗用水1.5吨/时

2.5、整机功率：总功率4.75KW，灌装功率3KW，喷冲总功率0.55×3套=1.65，理盖电机0.1KW

2.6、气源工作压力：0.4～0.6Mpa，气泵选型：0.5-0.8 Mpa，排气量0.4 M3/min（用户自行配置）

2.7、冲洗工序与时间：（2分24秒）

其中：

a、消毒水内冲 36秒/桶              （3道）

b、循环水内冲外喷36秒/桶          （3道）

c、无菌水内冲 36秒/桶              （1道）

d、滴水沥干 18秒/桶                （1道）

3.2.8、本机内置自控无菌水箱，

3、设备所含主要零配件

3.1、接触器（施耐德公司）

3.2、气动元件

3.3、PLC可编程序控制器

3.4、水泵

3.5  电机

3.6设备不锈钢材料全采用食品级**不锈钢材质

3.7与成品水接触部分均采用SUS304，如灌装阀、成品水箱等。

4、工作原理

QGF-450型自动桶装生产线按其功能、构造、控制方式分别由冲洗部分、灌装压盖部分、自动出桶部分、气电控制部分组成。

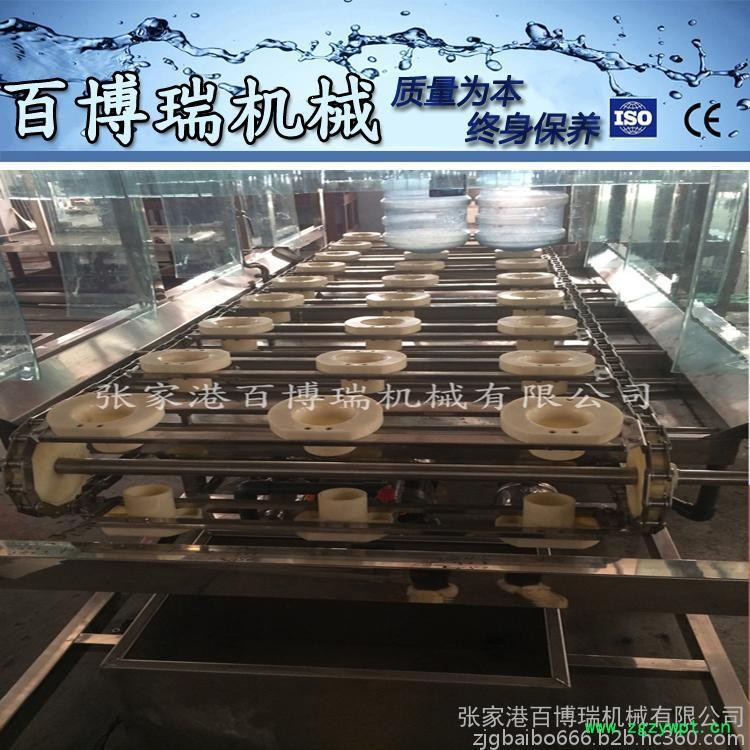

4.1、冲洗部分：工作时将回收桶放于上桶输送链上，有上桶输送将桶送至自动上桶处，推桶气缸V1将桶推至上桶架上，气缸V2推动上桶架翻转，将桶插入桶托内。随着链条转动，塑桶转变为倒立状，桶口朝下进入碱液冲洗工位**道，第二、消毒水内外冲洗，第三、四道为循环水冲洗，第五，六道为成品无菌水冲洗，第七道为滴水工位。

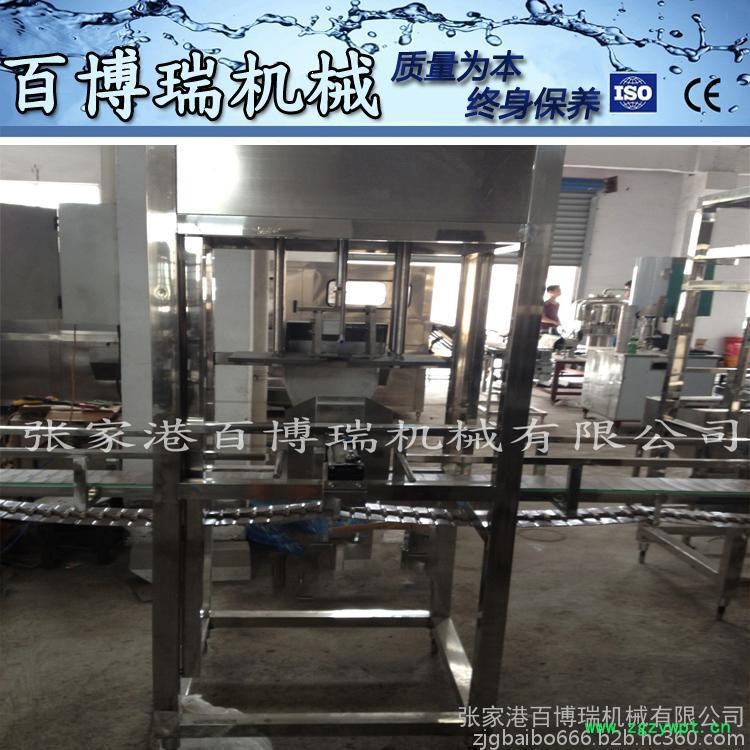

4.2、灌装压盖部分：A.经过冲洗消毒干净的净桶随着链条向下转动120°，此时塑桶倒立状变为斜卧状，推桶V3气缸工作把空桶推至灌装工位。B.灌装气缸V4动作，灌装头伸入桶内，灌装时间由PLC设定，并可对液面进行正负修正。C.灌装结束后，满桶置于运动着的输送带上被送往套盖工位并前行。满桶触动限位开关，压盖气缸V5动作。压好盖的满桶由输送带自动送出至下道灯检，热缩等工位。

5、QGF-450型桶装生产线技术特性：

5.1、执行机构全部由气动系统自动控制程序完成

5.2、无桶不灌装。

5.3、用高精度灌装阀控制灌装精度

5.4、内置自控无菌水箱作用：（1）灌装精度稳定；（2）回收多余灌装用水

5.5、本设备液箱、水泵、喷头在设备内部完成连接。

5.6、生产效率高：生产能力450桶/时

5.7、本设备全部采用喷雾喷嘴，喷冲全面无死角

5.8、采用新型灌装阀，灌装无外溢

主机技术参数
