郑州卓航机械设备有限公司

定制	是
型号	多种型号
产地	郑州
作用对象	石料
品牌	卓航





雷蒙磨粉机广泛适用于重晶石、方解石、钾长石、滑石、大理石、石灰石、白云石、莹石、石灰、活性白土、活性炭、膨润土、高岭土、水泥、磷矿石、石膏、玻璃、保温材料等莫氏硬度不大于9.3级，湿度在6%以下的非易燃易爆的矿产、化工、建筑等行业280多种物料的高细制粉加工，R型雷蒙磨粉机成品粒度80—325目范围内任意调节，部分物料可达2000目 。

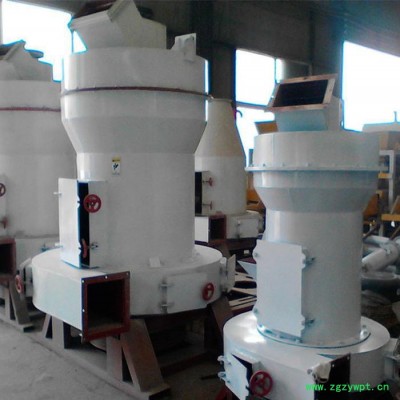

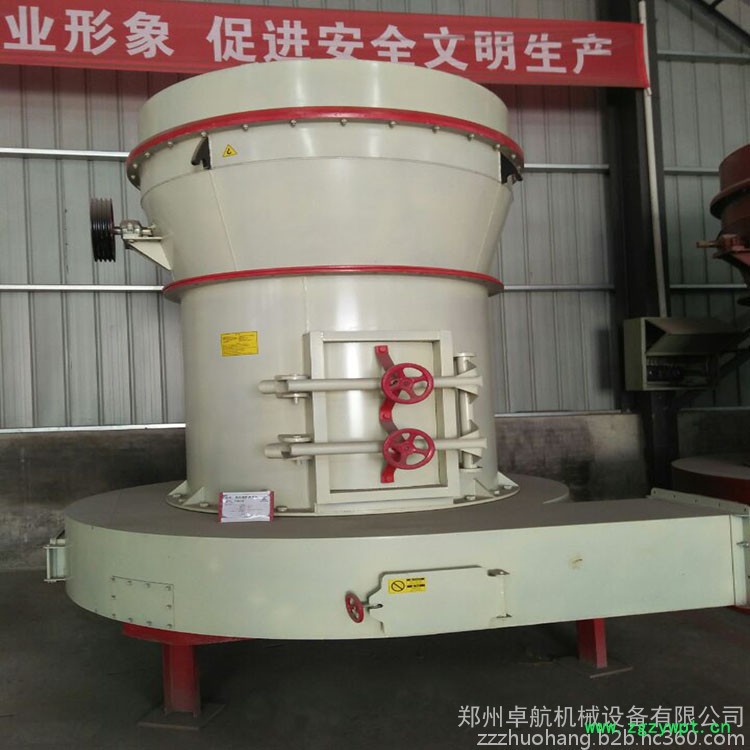

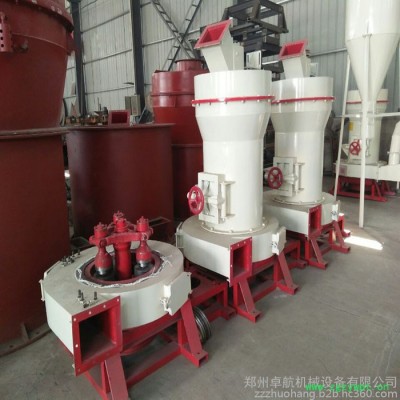

该机结构主要有主机，分析器，风机，成品旋风分离器，微粉旋风分离器及风管组成。其中，主机有机架，进风蜗壳，铲刀，磨辊，磨环，罩壳组成。

        将需要粉碎的物料均匀连续的送入雷蒙磨主机磨室内，由于旋转时离心力作用，磨辊向外摆动，紧压于磨环，铲刀铲起物料送到磨辊与磨环之间，因磨辊的滚动而达到粉碎目的。 物料研磨后，粉磨随鼓风机循环风带入分析机进行分选，细度过粗的物料洛会重磨，合格细粉则随其流进入成品旋风集粉器，经出粉管排出，即为成品。 在磨室内因被磨物料中有一定的水分，研磨时生热，水气蒸发，以及整机各管道接口不严密，外界气体被吸入，使循环气压增高，保证雷蒙磨在负压状态下工作, 所增加的气流量通过余风管排入除尘器，被净化后排入大气 。

1、立体结构，占地面积小，成套性强，从块料到成品粉子独立自成一个生产体系。
2、成品粉子细度均匀，通筛率99%，这是其它磨粉设备难以具备的。
3、机传动装置采用密闭齿轮箱和带轮，传动平稳，运行可靠。
4、重要部件均采用优质钢材，耐磨件均采用高性能耐磨材料，整机耐磨性能高，运行可靠。–
5、电气系统采用集中控制，磨粉车间基本可实现无人作业，并且维修方面。

型号	3R1510	3R2115	3R2615	3R2715	3R3015	4R2715	4R3015	4R3216	5R4121(130)
.大进料粒度（mm）	5-8	15	20	20	15-25	15-25	15-25	25	30
成品粒度（mm）	0.125-0.044	0.125-0.044	0.125-0.044	0.125-0.044	0.125-0.044	0.125-0.044	0.125-0.044	0.125-0.044	0.95-0.044 （细粉可达0.038）
班产量（不同的物料）（T）	1-10	1-18	2-25	2-28	3-36	3-30	3-36	3-38	40-70
中心轴转速(转/分)	280	160	170	170	155	170	155	130	103
磨环内径（mm）	φ500	φ630	φ780	φ830	φ875	φ830	φ875	φ970	Φ1280
磨辊直径（mm）	φ150	φ210	φ260	φ270	φ300	φ270	φ300	φ320	Φ410
磨辊及磨环高度（mm）	100	150	150	150	150	150	150	160	210
主机电机（KW）	Y160-6-7.5	Y200L-8-15	Y225L-8-18.5	Y225M-8-22	Y225M-8-22	Y225M-8-22	Y250M-8-30	Y225S-4-37	Y280S-4-75
风机电机（KW）	Y132S2-5.5	Y132M-4-11	Y160L-4-15	Y180M-4-18.5	Y180M-4-18.5	Y180M-4-18.5	Y180M-4-22	Y200L-4-30	Y250M-4-55
分析器电机（KW）	Y90L-6-1.1	Y112M-6-2.2	Y112M-6-2.2	Y112M-6-2.2	Y112M-6-2.2	Y112M-6-2.2	Y132S-6-2.2	YCT200-4A-5.5	YCT200-4B-7.5
外形尺寸（长*宽*高）	3.3x2.3 x4.8	4.6x3.4 x5.9	5.6x3.4 x5.9	5.4x3.4 x5.9	6.0x3.8 x6.3	5.6x3.4 x5.9	6.0x3.8 x6.3	9.9x5.8 x10.5	7.8x8.0x9.7或9.2x7.2x9.7
总重量（吨）	2.5	3.1	3.8	3.9	7.2	4.0	7.5	14.0	26.1
