品牌：领冠饮料机械
工作原理：常压
功率：5W
供应：3个
发货：30天内
| 工作原理 | 常压 |
|---|---|
| 功率 | 5W |
| 灌装量 | 330-1500 |
| 灌装头数 | 12 |
| 规格 | 12头 |
| 生产能力 | 70-75 |
| 适用对象 | 果汁饮料,碳酸饮料,酒类饮料,矿泉水、纯净水,油类,口服液 |
| 适用瓶高 | 100-320 |
| 适用瓶径 | 50-100 |
| 售后服务 | 质保一年 |
| 外形尺寸 | 220-1600-2300 |
| 销售方式 | 直销 |
| 适用行业 | 餐饮 |
| 物料类型 | 液体 |
| 自动化程度 | 全自动 |
| 发货期限 | 30天 |
| 包装类型 | 瓶 |
| 品牌 | 领冠 |
| 型号 | CGF14-12-5 |
| 加工定制 | 是 |

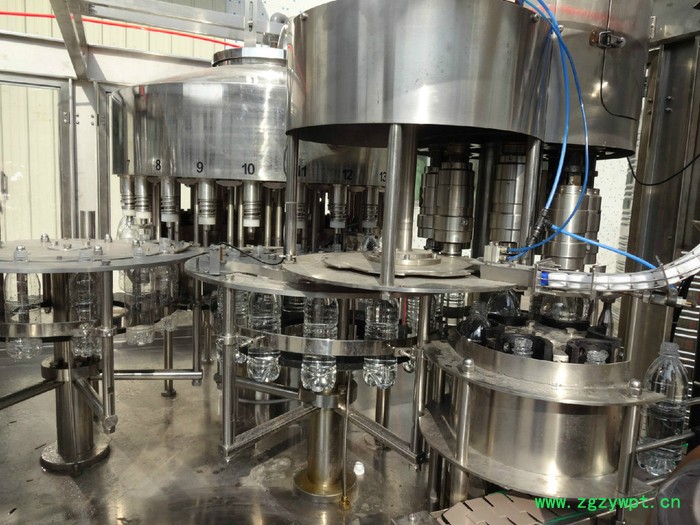

冲洗、灌装、封盖PET瓶三合一灌装机
1.概述
瓶子由风送道通过拨瓶星轮传送至三合一灌装机。冲瓶机回转盘上装有瓶夹，瓶夹夹住瓶口沿一导轨翻转180°使瓶口向下。在冲瓶机特定区域喷出无菌水，对瓶子进行冲洗。瓶子经冲洗、沥干后在瓶夹夹持下沿导轨在翻转180°，使瓶口向上。洗净后的瓶子通过拨瓶星轮由冲瓶机导出并传送至灌装机。进入灌装机的瓶子由瓶颈托板卡住瓶口保持。进入灌装机的瓶子由瓶升降机构卡住瓶口上升，接触灌装阀后开始灌装。灌装结束瓶升降机构离开灌装阀，瓶子通过卡瓶拨轮进入旋盖机。旋盖机上的止旋刀卡住瓶颈部位，保持瓶子直立并防止旋转。旋盖头在旋盖机上保持公转并自转，在凸轮作用下实现抓盖、套盖、脱盖动作，完成整个封盖过程。成品瓶通过出瓶拨轮从旋盖机传送到出瓶输送链上，由输送链传送出三合一机。整机设备采用封窗封闭.
2.主要特点
进瓶机构
1）风送道与进瓶拨轮直连的进瓶方式。
2）进瓶拨轮采用创新设计的具分瓶功能的瓶口夹持机构，取消了进瓶螺杆及输送链，更换瓶形无须更换及调整任何零件。
3）设有卡瓶保护装置。
冲瓶机
1）旋盖盘全部采用不锈钢AISI304焊接而成。
2）大型平面带齿轴承，运行平稳、可靠。
3）采用本公司独创翻转式瓶夹，瓶夹卡住瓶颈部位，避免了传统瓶夹上的橡胶夹块对瓶口螺纹部位造成的可能污染。瓶夹采用不锈钢AISI304制造，卫生、耐用。
4）喷嘴为高效喷雾喷嘴，可冲洗到瓶子内壁任何部位，使冲洗效果达到最佳，并可节省冲瓶用水。
5）瓶夹及升降机构滑套均采用耐蚀免维修轴承。
6）冲瓶机动力由机架内传动系统通过齿轮传递。
过渡拨轮
1）采用卡瓶口瓶夹代替传统的拨轮，变换瓶形无须调整设备高低，也无须更换及调整任何零件。适应更薄、更轻的瓶形，降低制瓶成本；卡瓶颈拨盘采用不锈钢AISI304制造。
2）设有卡瓶保护装置。

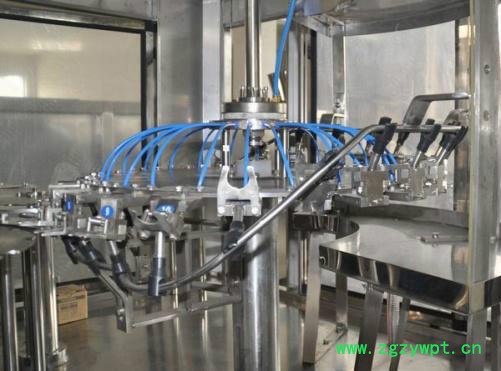

灌装机
1）灌装机采用意大利技术，在满足水灌装所要求液面的前提下，使灌装速度更快。
2）瓶升降机构等处采用耐蚀免维修轴承，不用加油润滑，可以避免污染瓶子和瓶内的物料以及灌装环境。
3）灌装阀采用AISI304制造，并通过不锈钢卫生管与动静密封相连。凭升降机构在凸轮作用下于实现上升和下降，瓶口接触灌装阀后打开灌装过程。
4）旋转盘全部采用不锈钢AISI304制造。灌装机动力由机架内传动系统通过齿轮传递。支撑轴承为大型平面带齿滚珠轴承，运行平稳、可靠。轴承部位设有密封圈、防水环等多道可靠的防水结构，可以有效地防止台面上的水渗透到轴承内部。
旋盖机
旋盖机是三合一机中精度最高的单机，对设备运行的可靠性、产品的次品率影响极大。我公司生产的旋盖机特点如下：
1）引进世界上最先进的法国“ZALKIN”封盖机技术，结合无菌灌装机生产经验改进，并特请上海交大机械工程学院机电设计与自动化技术研究所的专家教授协助设计而成。例如：Ⅰ）旋盖升降凸轮（旋盖运行平稳性的主要部件），在采用“ZALKIN”技术的同时，请专家教授对其进行了运动学和动力学设计，大大地提高了旋盖机的运转平稳性和使用可靠性。Ⅱ）旋盖头是旋盖效果可靠性的主要部件，请专家教授给金了磁力环的机构设计，使得旋盖扭距更准确，旋盖效果更可靠，可以更好地减少封盖次品率。
机架
1）机架由优质碳素钢焊接而成，并进行表面防锈处理及喷涂，表面覆盖不锈钢板（AISI304）。
2）三合一机传动系统位于机架台面下，又一台主电机拖动，采用齿轮传动方式。
3）传动齿轮yong钢质齿轮与尼龙齿轮交叉布置方式。
4）主电机输出轴上装有过载保护机构，有效保证机器安全。
技术参数
| 型号 | CGF14-12-5型 |
| 工位数 | 洗瓶14，灌装12，封盖5 |
| 额定生产能力 | 4000－5000瓶/小时（500ml） |
| 灌装方式 | 常压灌装 |
| 适应瓶型 | Ф50~105mm，瓶高150~320mm |
| 气源压力 | 0.6Mpa |
| 主电机功率 | 380V 1.5Kw |
| 主机外形尺寸 | 2200×1600×2300（长×宽×高） |
| 设备重量 | 2800Kg |
主要电器配置：
| 序号 | 名 称 | 供货商 |
| 1 | 三合一主电机 | 皖南 |
| 2 | 冲洗泵,灌装泵 | 南方0.37KW |

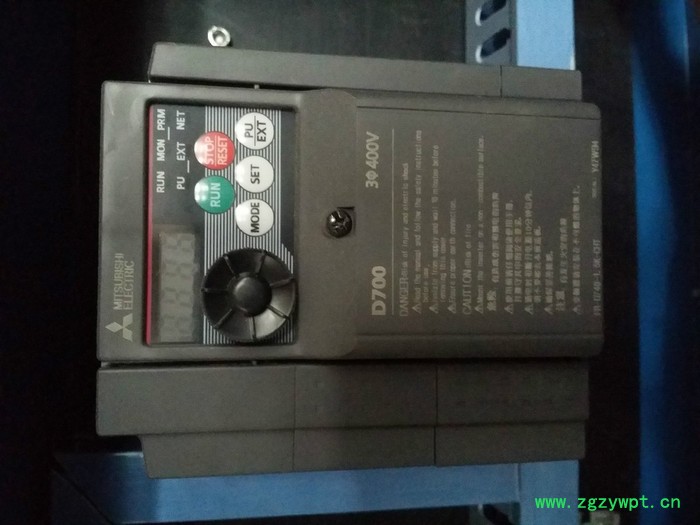

| 5 | 变频器 | 三菱 |
| 6 | 接触器 | 德力西 |
