品牌：远中
规格：316,304
换热面积：6.2
供应：376个
| 规格 | 316,304 |
|---|---|
| 换热面积 | 6.2 |
| 搅拌轴转速 | 4 |
| 适用范围 | 医药 |
| 种类 | 乳品发酵设备 |
| 分类 | 发酵提取设备 |
| 品牌 | 远中机械 |
| 型号 | TQ-2000 |
| 加工定制 | 是 |
| 搅拌轴功率 | 36 |
一、多功能提取罐用途：
多功能倒锥型提取罐是医药、生物、食品、化工中常用的浸出提取设备。可提供物料水提取、醇提取、挥发油提取并可回收渣滓中的溶剂，适用于渗漉、温浸、回流、循环浸渍、加压或减压浸出等多种浸出工艺。具有效率高、操作方便等优点。
二、多功能提取罐结构组成：
提取罐成套设备由1.提取罐；2.泡沫捕集器；3.气液分离器；4.冷却器；5.冷凝器；6.油水分离器；7.料液泵；8.管道过滤器及内部联接管路构成。
提取罐主体包括内筒体、夹套层、保温层、支耳、气动出渣门、气动操作台等；提取罐保温层以岩棉作为保温材料。
内筒体材质为优质SUS304/316L，夹套采用全封闭，外筒体SUS304亚光薄钢板。 罐内配备CIP清洗自动旋转喷洗球头，测温孔、防爆视灯、视镜、快开式投料口等，确保操作简便，符合GMP医药标准。具有溶剂分布均匀，出渣方便等特点。
三、多功能提取罐设备特点：
1、外形上小下大，呈倒锥状。尤其利于溶剂循环提取，提取溶剂能够均匀地从罐底部向上运动，而且由于从罐底部向罐顶部逐渐减小，很好的避免了溶剂流动短路的现象。罐底部面积大，出液面积大，出液快，不易堵。出渣方便，加热效果好。
2、提取罐底部采用双层过滤板设计，分为过滤支撑板和主过滤板。双层过滤板可以打开，方便观察，易于清理。
3、进料采用加料漏斗和大口径蝶阀，蝶阀带有蜗轮蜗杆关闭装置。
4、设备具有多种加热方式和控制提取温度功能，可以实现多种工艺流程：普通煎煮、动态回流、连续逆流提取。
四、多功能倒锥型提取罐选型参数：
| 规格型号 | TQ-500 | TQ-1000 | TQ-2000 | TQ-3000 | TQ-6000 |
| 全容积(L) | 750 | 1200 | 2300 | 3400 | 6400 |
| 罐内设计压力(MPa) | 0.09 | ||||
| 夹套内设计压力(MPa) | 0.3 | ||||
| 压缩空气压力(MPa) | 0.6-0.7 | ||||
| 投料门直径(mm) | 200 | 350 | 400 | 400 | 500 |
| 排渣门直径(mm) | 800 | 1000 | 1000 | 1200 | 1400 |
| 加热面积(㎡) | 2.0 | 3.2 | 5.3 | 6.8 | 8.5 |
| 冷凝面积(㎡) | 3 | 4 | 4 | 6 | 8 |
| 冷却面积(㎡) | 0.5 | 1 | 1 | 1 | 2 |
| 能耗(kg/h) | 145 | 195 | 258 | 300 | 552 |
五、根据用户不同需求，可采用执行的设计、制作、检验标准如下：
1. SFDA 《药品生产质量管理规范》2010年版
2.《医药工业洁净厂房设计规范》（GB50457-2008）
3. GAMP药品生产自动化管理规范
4. GB150.1~150.4-2011《钢制压力容器》
5. NB/T47003.1-2009《钢制焊接常压容器》
六、多功能倒锥型提取罐订购选型需提供参数：
多功能倒锥型提取罐设计选型时需明确物料的特性、使用工况、组件配套范围等，详细可电询。
注：上第四项参数表可能会根据物理的性质及实际的使用工况有所调整。
产品设计图

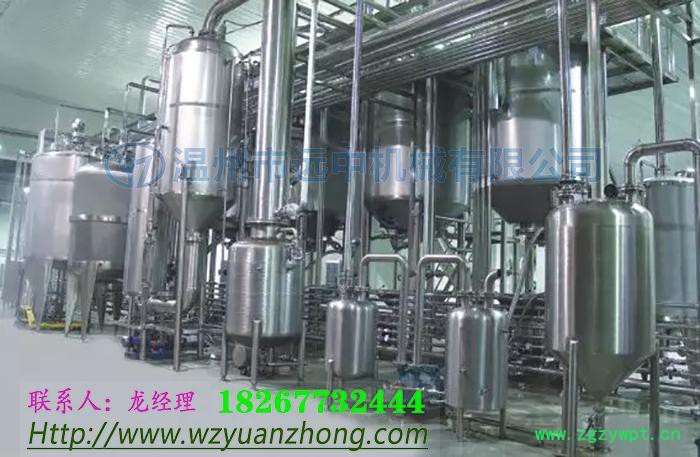

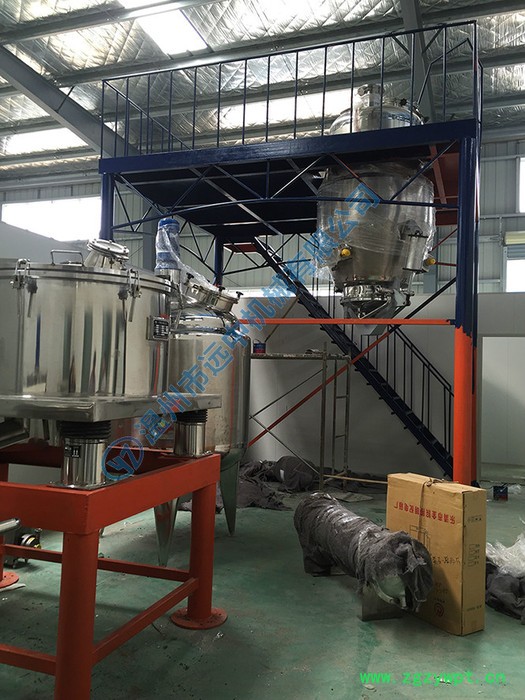

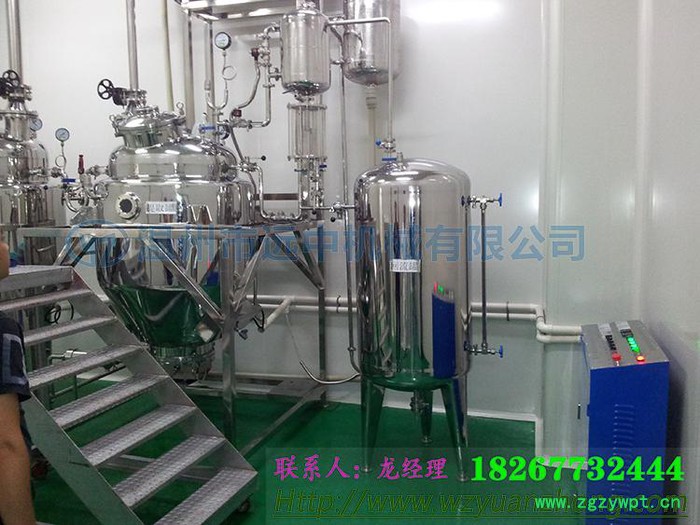

工程案例
产品运输
交钥匙工程 运输及贮存 1、本设备采用单体吊运。
2、吊具和吊运设备的吊运能力要设备的重量相适应。
3、选择合适的吊运点。
4、吊装时，不得直接使用钢缆，可用吊绳或用布、棉纱等保护表面后起吊。
5、吊具的放置一定要正确以确保吊装平稳。
6、请检查吊具的完整性。
7、在搬运、吊装时，要特别注意保护，不得碰撞。
8、请确认吊运设备的吊运能力。
9、装运量不准超过运输工具的额定载重量。
10、设备请勿置放在酸碱环境中，防止腐蚀。 出售服务
本公司本着“以优质的产品，高效的服务，持续的满足客户要求”为宗旨，郑重向您承诺：
1、所有设备质保期一年，自验收合格日起开始计算。
2、工程安装维修：自设备交付日起，我们提供终身免费技术支持（包括技术咨询及技术人员的支持）。一旦接到设备故障电话，快速响应，30分钟内确定解决方案并回复客户，在交通条件允许的情况下，安排售后工程服务人员以最短时间（一般不超过24小时）赶到用户生产现场，即刻进行维修。对设备出现的一般问题，在2个日历日内解决，较大问题解决时间不超过5个日历日。
3、质保期内，我们对设备实行三包：根据质量问题的严重程度进行包修、包换、包退。质保期内正常操作情况下造成的质量问题，全部维修费用（差旅费、人工费、配件费等）由我们承担。人为操作不当造成的质量问题，我们仅收取配件费用。
4、质保期后，我们提供有偿维修服务（仅收取差旅费和配件费），零配件和易损件保证以最优惠的价格优先供应。
如客户出现质量问题，请填写质量反馈单（见附件），我们会及时和您取得联系。详细产品报修期限及细则，请以每台产品保修卡为准。
