品牌：腾阳
传热面积：3
功率：32
起订：1台
供应：22台
| 传热面积 | 3 |
|---|---|
| 功率 | 32 |
| 外形尺寸 | 1400 |
| 应用领域 | 食品，制药，冶金 |
| 重量 | 450 |
| 转速 | 21 |
| 水分蒸发量 | 33 |
| 品牌 | 腾阳 |
| 型号 | CY-550 |
一、 性能、特点：
本机主要用于中草药材清炒、麦炒、沙炒、醋炒、炒炭、黄豆、咖啡豆等的炒制加工，也可以进行果品炒制加工及中温条件下的烘干。

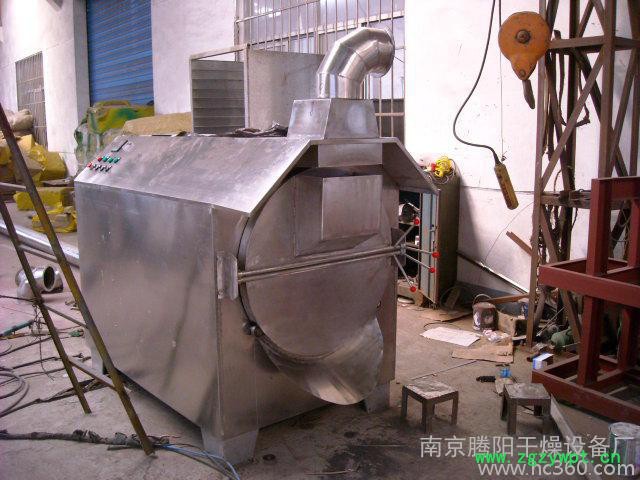

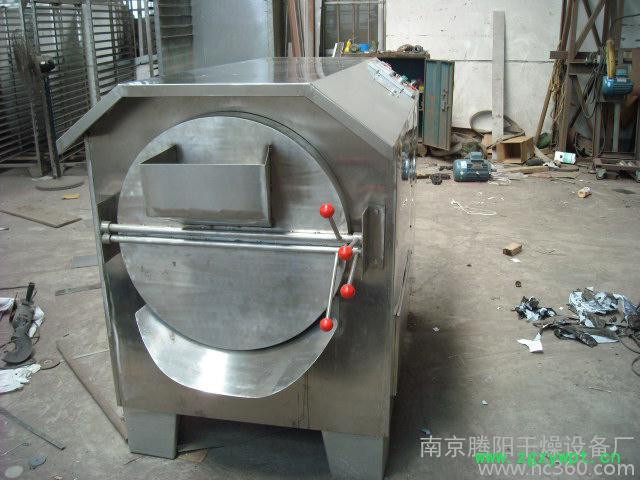

本机由机架、筒体、不锈钢电加热管、保温棉、电机蜗轮箱、进出料口等部件组装而成。
1、 机架用**角钢、薄钢板等组成。
2、 筒体用铸钢和钢板或不锈钢板卷制而成，筒体正方向旋转时使药、物料反复翻炒，筒体可正、反速转动、正转炒、反转时出料。
3、 进出料口用钢板、圆钢、钢管等制成，筒体正转时，从上面进料，筒体反转时，从下口出料。
4、 电机、蜗轮箱采用国标、外购。筒体正、反转由按钮开关控制。
5、 烟囱通向筒体，把加料口翻板关上，可进行闷炒，同时可把筒体内的粉尘、烟灰排向室外。
6、 支架由铸铁轮和钢板制成以保持筒体平衡。
7、 加热管用远红外电加热采用**10号钢制成，共分二组，每组9只。
8、 保温采用**、耐高温硅酸铝和保温棉，达到耐热、保温。
二、 主要技术参数：
工作量：50 —100 kg/小时
炒制时间： 2—6分
温 度： 0—200℃
转 速： 23转/分
耗 电 量： 电热18KW 电机 0.75 KW
筒体尺寸： Ф550×700毫米
外形尺寸： 长1650×宽1150×高1600 毫米
重 量： 500 kg
三、 安装及使用方法：
1、 本机无防爆装置，设备具有三相四线制380V电源，室内场地平整，通风良好，利于操作的场所即可安装使用。
2、 设备安装后，须严格检查电源、电器、电热元件及接地装置，检查可靠后方可开车试运转。检查电热元件时，请拉两侧的手柄。把抽斗拉出，须严格检查其螺丝是否松动，两电热管间是否相碰，如有则给予拧紧或分开，否则会造成电器短路和电热管烧坏。后把抽斗推上机体，外壳应设有牢固的接地装置。
3、 设备**位后需进行筒体试运转和加热管的试预热，试运正常后方可投入工作。
4、 接通380V电源后，打开控制箱的门，把空气开关拨向通的位置。即控制箱的两红灯和温控仪的红灯亮。
5、 加热升温时的步骤是：（1）把温控仪从0度调至所需要的温度，请注意200℃是**高的温度；从0度到200度，应分3—4次逐步调上升为好。（2）按加热Ⅱ和加热Ⅰ按钮和开关，此时：9只2组加热管全部工作，即红灯灭，Ⅱ、Ⅰ绿灯亮，同时、温控仪的绿灯亮，红灯灭说明温度在上升。（3）同时按“筒正转”按钮，即红灯灭，绿灯亮。（4）当温度升至200℃左右时即。可打开炒药机的上部门加料进行炒制，如温度达到所需要的温度时，加热Ⅱ和加热Ⅰ会自动停止加热，即两绿灯灭，红灯亮，同时温控仪的红灯亮，绿灯灭；如温度低于所要求的温度时，加热Ⅱ会自动加热，即绿灯亮，红灯灭，同时按加热Ⅰ开关，因加热Ⅰ档是手动的，同时温控仪绿灯亮，红灯灭，出料反转，按“筒停”按钮，即红灯亮、绿灯灭，再按“筒反转”按钮，即红灯灭、绿灯亮以此往返运行。
6、 停机时，先停加热Ⅱ和加热Ⅰ按钮即开关，筒体内物料全部出完后，让筒体空转半小时左右即可关闭电机，否则筒体会变形。
7、 工作完毕应关闭空气开关，切断电源。
四、 维修即保养：
1、 定期向转动部位，注润滑油及高温黄油蜗轮箱内机油一般一季度更换一次。
2、 定期对远红外加热管和加热装置的绝缘程度，进行检查和检测。
3、 定期检查接地装置是否牢固。
4、 每班工作完毕后及时进行清理。
5、 清理及检修时，务必切断电源。
五、 易损件：
1、轴承 1只 用于后主轴
2、轴承 2只 用于前滚动轮
3、900三角带A型 2根 用于蜗轮箱与电机
备注：该配置为定速
