价格：
￥7575.00/件
品牌：伽利略Galileo
类型：螺杆泵
材质：不锈钢
供应：111件
| 类型 | 螺杆泵 |
| 材质 | 不锈钢 |
| 驱动方式 | 电动 |
| 性能 | 变频 |
| 用途 | 管道泵 |
| 输送介质 | 水、油、污水、浆 |
| 泵轴位置 | 卧式、立式 |
| 叶轮数目 | 单级 |
| 流量 | 1~600（m3/h） |
| 扬程 | 1~200（m） |
| 转速 | 2900（rpm） |
| 吸入口径 | 15~300（mm） |
| 排出口径 | 15~300（mm） |
| 效率 | 99 |
| 输出流量 | 1~300 |
| 电压 | 220/380（V） |
| 功率 | 1~90（kw） |
| 规格 | SRH-100单级304材质,SRH-130单级304材质 |
| 排出压力 | 1~100 |
| 吸程 | 1~9 |
| 适用范围 | 管道冲洗 |
| 类别 | 管线乳化机 |
| 适用场所 | 工业生产用 |
| 适用物料 | 食品 |
| 效果 | 高剪切乳化机 |
| 装置方式 | 固定式 |
| 品牌 | Galileo/伽利略 |
| 型号 | ZB3A |
| 料筒形状 | 锥形 |

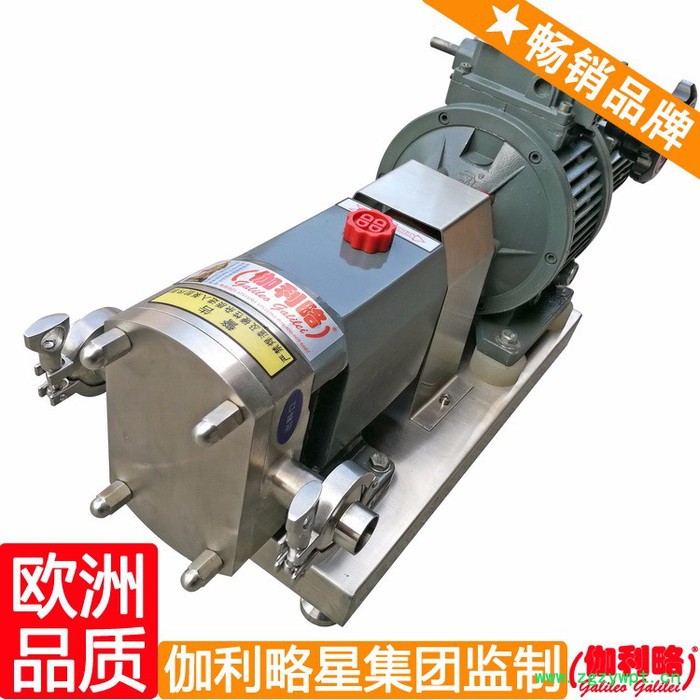

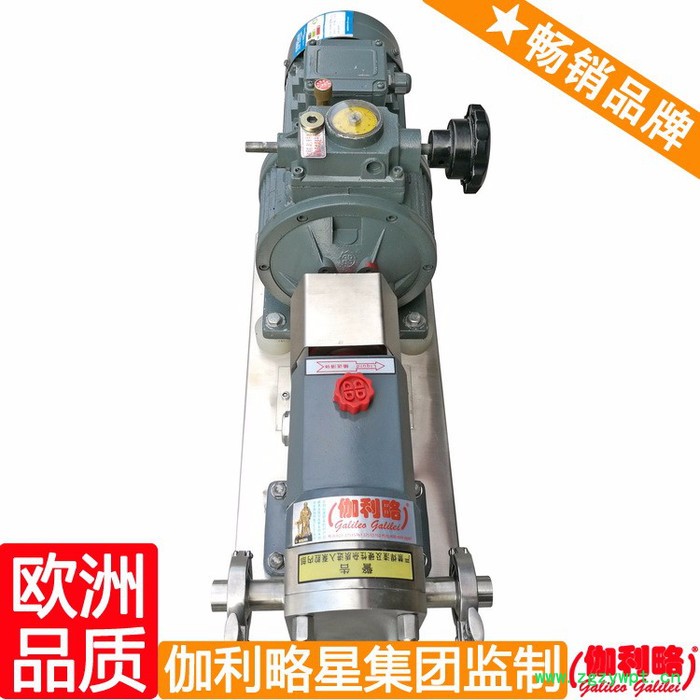

ZB3A卫生级转子泵简介：
ZB3A系刊卫生级凸轮转子泵属容积式泵，输送流量可以较精确的控制也可方便地制成变量泵。此泵的转
速很低．一般在200rpm至600rpm之间，被辅送的物料被平稳地输出而其成份不会受到破坏。可用于
输送粘度很高的物质也可以方便地制成辅出压力较高的品种。
ZB3A卫生级凸轮转子泵技术参数：
| 型号 | （L） | 转速(r) | 对应流(L) | 功率kw |
| ZB3A-3 | 3 | 200~500 | 300~800 | 0.55 |
| ZB3A-6 | 6 | 200~500 | 650~1600 | 0.75 |
| ZB3A-8 | 8 | 200~500 | 850~2160 | 1.5 |
| ZB3A-12 | 12 | 200~500 | 1300~3200 | 2.2 |
| ZB3A-20 | 20 | 200~500 | 2100~5400 | 3 |
| ZB3A-30 | 30 | 200~500 | 3200~6500 | 4 |
| ZB3A-36 | 36 | 200~400 | 3800~7600 | 4 |
| ZB3A-52 | 52 | 200~400 | 5600~11000 | 5.5 |
| ZB3A-66 | 66 | 200~400 | 7100~14000 | 7.5 |
| ZB3A-78 | 78 | 200~400 | 9000~18000 | 7.5 |
| ZB3A-100 | 100 | 200~400 | 11000~21600 | 11 |
| ZB3A-135 | 135 | 200~400 | 15000~30000 | 11 |
| ZB3A-160 | 160 | 200~400 | 17000~34000 | 15 |
| ZB3A-200 | 200 | 200~400 | 21600~43000 | 18.5 |
| ZB3A-300 | 300 | 200~400 | 31600~63000 | 22 |
ZB3A卫生级凸轮转子泵工作原理：
卫生级凸轮转子泵依靠依靠两同步反向转动的转子(齿数为2-4)在旋转过程中于进口处产生吸力(真空度)，从而吸入所要输送的物料。两转子将转子室分隔成几个小空间，并按a→b→c→d的次序运转。运转至位置a时，只有I室中充满介质; 到位置b时，B室中封闭了部分介质; 到位置c时，A室中也封闭了介质; 到位置d时，A、B室与Ⅱ室相通，介质即被输送至出料口。如此循环往复，介质(物料)即被源源不断地输送出。
ZB3A卫生级凸轮转子泵产品特点：
。转子与转子，转子与泵体之间保持一定间隙、无摩擦系数，使用寿命长
。装拆简单，维护，清洗方便，易损件少。
。高效节能，故障率低，密封可靠，噪音低。
。采用特种材料后，可输送污泥，污水等曾有固体颗粒的介质。
。可输送介质粘度为《200万CP，以厦台固量60%的浆料。
。配置变频器后，可以随意调节流量，井可作一般计量泵试用。
。根据用户连接要求，可选配法兰式，螺口式，卡箍式。
。可输送气、液、固相混台物科。
。保温冷却泵采用内置式结构，导热性好。
。移动式泵可以吸取各种桶装物料，吸入真空度选0.08Mpa。
。根据用户要求可在泵头配置卫生级安全阀。
ZB3A卫生级凸轮转子泵传动的选择：
。电机+定整比减速器：这样的传动方式简单，转子的转速恒定，也就是决定了流量的不可调性。
。电机+机械摩擦式无圾变速器·这种变速器的变速靠手动调节来实现，其特点是安全可靠，扭距大·流
星无极可调，缺点是非自动调节，较麻烦，调速在运转过程中进行，不得在停机状态下调速，其使用
维护参照制造商的使用说明书。
。变频电机+变频器，这种方式可实现转速的自动调节，亦即实现了流量的无缎调理。其优点是自动化程
度高，低速扭距较大，缺点是变频器的价格较高，其使用维护参照制造商的使用说明书。
。该系列凸轮转子采广泛应用于石油化工、精细化工、日用化工、制药、食品、环保、造纸、浩料、冶金
等行业，在替代进口嘉的应用过程中得到了用户的一致好评。
ZB3A卫生级凸轮转子泵外形尺寸：
ZB3A卫生级凸轮转子泵极限图表：
ZB3A卫生级凸轮转子泵分解图：
木箱、泡沫或纸箱包装，因本泵属于重物只能发物流（需到物流站自提），其它疑问请联系我们。
上海苍茂实业为一般纳税人，能开17%增值税专用发票及增值税，如需开票请联系客服。
售后服务承诺
1.产品提供免费维修一年，免费维保期间内如发生非人为原因引起的损坏（不可抗力原因除外），上海苍茂实业将及时免费更换和修理。
2.产品实行终身包修，免费保修期满后买方如委托上海苍茂实业进行维护保养，上海苍茂实业将对设备进行维护更换件（出厂价），并详细列出维保内容。
3.上海苍茂实业本着以客户利益为第一，想客户所想、急客户所急，尽己所能满足客户的要求，做好售后服务。
产品品质承诺
1.上海苍茂实业对产品的质量及交货期负责，产品交货之日起质保期为一年（易损件三个月），终身维护。对于产品质量引起的后果，上海苍茂实业承担相应的责任。如因操作不当引起的后果，上海苍茂实业将以最低成本价对设备进行维护。
2.对所有分供方都进行考察、评审，所有产品的采购都只在合格分供方进行。对分供方所提供的原材料、外购件、外协件都需经过严格复查，检验合格后方准入库；
3.产品制造严格执行“双三检”制度，不合格零件不转序、不装配、不出厂；
