测量对象：SO2 NO CO O2
测量范围：0-200-1000ppm
起订：1台
供应：100台
发货：10天内
| 测量对象 | SO2 NO CO O2 |
|---|---|
| 测量范围 | 0-200-1000ppm |
| 电源电压 | 220V |
| 分辨率 | 100 |
| 品牌 | 西门子U23 |
| 型号 | 7MB2337-0NW00-3PV1 |

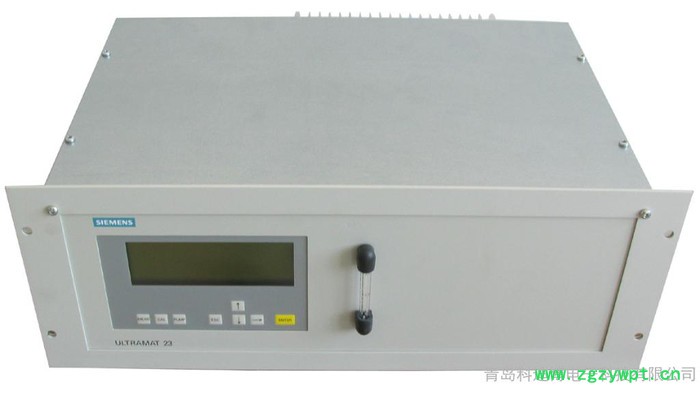

红外线气体分析仪
一、技术特点：
1、可连续测量SO2、NOX、CO、CO2、CH4、O2、C2H4、C3H8、TCH、等气体浓度。
2、可同时分析多个组份。
3、多路4-20mA模拟输出及继电器接点输出。
4、自动标定、故障自诊断、数字通讯功能。
5、精度高、稳定性好。
6、菜单式操作，中英文液晶显示。
7、ppm或mg/m3可以转换。
8、极短的预热时间：5分钟
9、仪器操作简单、快速设定和运行方便。
10 、使用空气自动标定仪器零点（<5% CO2必须用N2标定零点）
二、技术参数：
测量范围：
SO2 0—500ppm至0—2500ppm CH4 0—500ppm至0—20%
NOX 0—250ppm至0—500ppm O2 0— 5 %至0—25%
CO 0—1000ppm至0—100% CO2 0—1000ppm至0—100%
1、每种被测量组分可设2个量程，量程手动切换或自动切换可选，最大两成比1：10
2、预热时间 5分钟
3、重复性 ≤1%
4、线性误差 ≤1% FS
5、相应时间 < 5秒
6、稳定性 零点漂移 ≤1% FS/周 量程漂移 ≤1% FS/周
7、环境温度影响环境温度每变化10℃，零点和量程变化≤2%
8、氧气测量技术数据：测量范围 0— 5 %，0—25%
9、重复性 ≤0.05%
10、相应时间 T90 ≤ 10 S
11、模拟输出 4-20mA （最多四个）
12、气体流量 1.2 – 1.5 L/min
13、电源 AC220V±10% 50±0.5Hz 150VA
U23气体分析仪 西门子U23分析仪 西门子气体分析仪 U23分析仪
7MB2337-0NW00-3PV1 7MB2337-0NB00-3PT1 7MB2337-0NH00-3PH1 7MB2337-0NG00-3PG1 7MB2335-0PG00-3AA1 7MB2337-0NW00-3PT1
气体分析仪
C79000-B5276-C216-01
18
３．１ 应用
ULTRAMAT 23
气体分析仪一次能够测量四种气
体组分：最多可测量三种红外敏感气体，例如：
CO
、
CO
2
、
NO
、
SO
2
、
CH
4
、
R22
（氟里昂
CHCIF
2
）以及采用电化学氧气测量单元测量
O
2
。
ULTRAMAT 23
（基本类型）可：
?
测量一种红外气体组分带（或不带）氧气测量
?
测量二种红外气体组分带（或不带）氧气测量
?
测量三种红外气体组分带（或不带）氧气测量
特殊应用
配置有两个
IR
组分且不带泵的
ULTRAMAT 23
气体分析仪（带或不带有氧气测量）可配两个独立
的气路。这样，它就可以同时测量两个采样点，这
种测量方法可用来例如：测量
NOx
转化炉转化前
后的
NOx
含量。
ULTRAMAT 23
气体分析仪可应用于烟气排放监
测系统以及过程与安全监测。
通过
Ｔü
Ｖ
认证的
ULTRAMAT 23
气体分析仪可按
照
１３．ＢｌｍＳｃｈＶ
与
ＴＡ Ｌｕｆｔ
中的要求测量
CO
、
NO
、
SO
2
和
O
2
。
通过
Ｔü
Ｖ
认证的最小容许量程：
?
单组分和双组分分析仪
- CO
：
0
～
150mg/m
3
- NO
：
0
～
250mg/m
3
- SO
2
：
0
～
400mg/m
3
?
三组分分析仪
- CO
：
0
～
150mg/m
3
- NO
：
0
～
250mg/m
3
- SO
2
：
0
～
400mg/m
3
比上述量程大的所有量程也都是容许的。
ULTRAMAT 23
气体分析仪适用于无潜在爆炸危
险的环境中。
应用实例
?
小型燃烧系统的操作优化
?
对于使用所有类型燃料（油，气体和煤）的燃烧
系统，监测它们的废气排放浓度；也可监控热焚烧
厂的
运行检测
?
监测室内空气
?
监测水果储藏室，温室，地窖及仓库的空气状况
?
监控过程控制各功能
?
在钢的热处理过程中，检测环境状况
特殊特性
?
稳固的
19“
钢板机壳，可安装于
铰链式框架上或
者滑轨上。可选：带有把手、凝液罐和粗过滤器的
便携式分析仪
?
基于
NAMUR
推荐的操作
?
可对分析以进行简单快速地编程和调试
?
由于使用了环境空气（对于不带氧传感器，也可
以用
N
2
）进行自动标定，所以分析仪实际可做到免
维护，且在自标定过程中，零点和线性度也都得到
标定。
?
根据实际应用，每
6
～
12
个月才需用标定气标定一
次
?
大屏幕且带有背光灯的
LCD
显示测量值；通过菜
单操作实现编程输入、功能测试和标定
?
在规定的范围内，每种组分可有两个量程；
所有量程都是线性的。
自动切换量程带有量程识别功能
?
自动校正大气压力的波动
?
气体流量监测；当流量
<1L/min
发出低流量报警信
号
?
维护请求报警
?
可为每种组分的上下限报警任意设置上下限
?
用于开启
/
停止样气泵、触发自标定和让几个设备
同步的三个二进制输入
?
用于故障、维护请求、维护切换、设置极限、量
程识别以及外部电磁阀的八个继电器输出可自由配
置
?
四个电气隔离的模拟量输入
RS 485
为基本配置
可选：
RS232
转换器
?
通过
PROFIBUS-DP/PA
接口接入网络
?
作为服务和维护工具的
SIPROM GA
软件
?
八个附加的继电器输出（可选）
?
八个附加的二进制输出（可选）
