品牌：尚测
材质：不锈钢板
产品重量：2000
起订：1台
供应：100台
| 材质 | 不锈钢板 |
|---|---|
| 产品重量 | 2000 |
| 尺寸 | 1200mm*2000mm*1500 |
| 额定功率 | 36KW |
| 类型 | 电热鼓风干燥箱 |
| 适用范围 | 电子,电机,通讯 |
| 温度范围 | 室温~300℃ |
| 操作方式 | 连续式 |
| 品牌 | 尚测 |
| 型号 | SC/GW-36A |
| 加工定制 | 是 |
| 定时功能 | 有 |

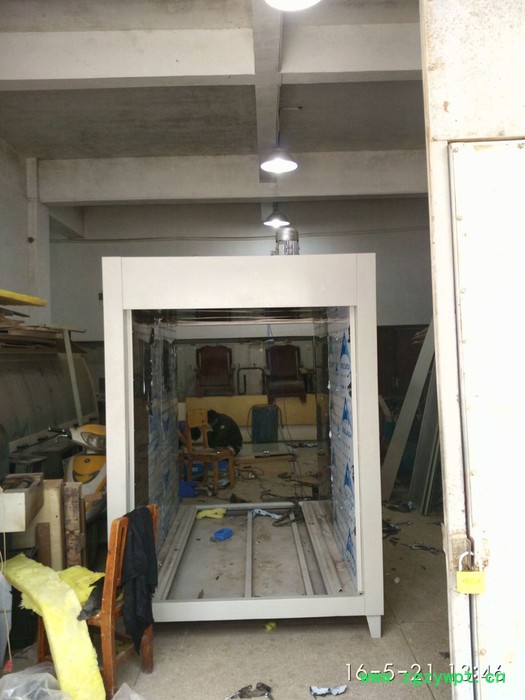

SC/GW-36A高温烘箱
一、产品用途：
高温烘箱为循环通风、自动控制工艺全过程的烘干设备. 干燥箱装有耐高温离心式鼓风机,工作时通过鼓风机把设置在干燥箱加热室的热风（经送风道内部调整后）均匀强迫送入工作室内 ,在工作室内热风与工件进行热交换后回流到回风道，然后再经鼓风机送入加热室加热,热风在干燥箱内周而复始,使干燥箱内室温度达到工艺要求。
该产品具有控温精度高、操作简便、节能、安全可靠性高等特点.广泛应用于电镀、喷粉，喷漆行业。
二、高温烘箱技术参数：
l 型号：SC/GW-36A
l 内胆尺寸：1200mm*2000mm*1500mm（宽*深*高)
l 外形尺寸：宽1580+控制柜宽250*2180*高2050+电机高度270mm（宽×深×高）
l 工作温度范围：室温~300℃
l 使用**高温度：230℃
l 设计**高温度：300℃
l 温度波动度：≤±1℃
l 温度均匀性：≤±2.5%
l 使用电压：380V /50HZ
l 加热功率：36KW
l 推车外形尺寸约：1000mm*1800mm*1400mm（宽*深*高)
l 工作环境温度：+5～40℃
l 定时范围：1～9999minutes
l 升温速率：60分钟内升到230℃
l 循环系统：耐高温低噪音电机.多叶式离心风轮
三、高温烘箱箱体制作材料：
1. 箱体外壁材料：Q235冷轧钢板厚度为1.2mm 板金折弯焊接铆钉拼接喷塑（颜色可选）
2. 箱体风板材料 SUS304不锈钢板厚度为1.0mm 板金折弯机床冲孔
3. 箱体风道材料 SUS304不锈钢板厚度为1.0mm板金折弯焊接铆钉拼接
4. 箱体框架材料：6#槽钢
5. 箱体增强材料：5#角钢，局部使用2mm钢板折弯
6. 箱体底部承重框架材料：6#槽钢
7. 箱体顶部框架材料：4#角钢
8. 保温层厚度及材料：90K级高密度硅酸铝纤维填充（保温层厚度为90mm）
9. 底部固定： 四个铁脚固定（可选脚轮）
四、高温烘箱门制作方式：
1. 门外壁材料：Q235冷轧钢板厚度为1.2mm 板金折弯焊接铆钉拼接
2. 门内壁材料：SUS304不锈钢板厚度为1.0mm 板金折弯焊接铆钉拼接。
3. 门数量：单开门，2扇对开
4. 门厚度：100mm
5. 门扣：合金铰链和羊角拉杆
6. 门框密封材料：耐高温发泡硅橡胶条压迫式密封（密封性能较好，清洁容易）
五、高温烘箱排气系统：
1. 进气阀:顶部风机底座进气口2个，直径60MM
2. 排气阀:顶部前方设手动排气阀1个（根据所需排气量可调节大小）。供方预留法兰接口，外接排气管道根据车间实际情况自配
六、加热系统：
1. 加热器位置:左右两侧风道内，两侧各6支
2. 电加热器:U字型安全型低负荷电热管，质量可靠，3KW*12支
七、高温烘箱鼓风系统：
1. 工作原理： 由大风量鼓风机将空气吹入左右两侧风道内，与风道内的电热元件进行热交换后从左右风道两侧出风口吹出，进入工作室与工件进行热交换后，经顶部回风板回入鼓风电机内，从而形成周而复始的热风循环。同时使用多孔调节板进行风量调节从而保证了工作室内良好的温度均匀性。从下到上垂直送风
2. 送风方式：工作室热风送风方式：两侧同时水平强压式垂直送风
3. 鼓风电机：固化箱专用耐高温长轴电机，噪音为65dB以下
4. 鼓风功率：1100W*2台
5. 电机安装位置：设置在箱体顶部
八、保护系统：
1. 二套超温报警系统 当炉内温度发生异常变化时，会发出声光报警，并自动切断加热电源
2. 电机与加热连锁控制 即先鼓风机后加热，防止加热器烧坏，造成意外
3. 电机过载保护 防止电机烧毁及跳脱
4. 电热器短路保护 防止电热器短路烧毁
5. 控制线路保护 防止电路短路，造成意外
6. 断路器 防止主回电路过载及短路，造成意外
7. 停电后续电防止 防止因续电后所增加烘烤时间对烘烤物造成损坏
九、控制系统：
1. 控 制 柜:采用独立式控制柜控制，控制柜表面淋化、喷漆处理
2. 主 控 表:数显智能仪表.XGQ-A2100F自动控温、恒温并带PID调节。控制精度±1℃
3. 超温保护装置:数显智能仪表，超过指定温度，蜂鸣器报警，切断加热电源，风机不停止转动，帮助箱内散热
4. 时间设定装置:HS48S-99.99定时装置，实际设定时**大可设定时间为9999H.可人工/自动开关，当温度到达所设定温度时即开始计时，当时间到达所设定后即切断加热电源，风机不停止转动，帮助箱内散热
5. 检测温度:TS001 无纸记录仪，实时检测显示并保存温度曲线，可随时在电脑上输出资料
6. 电器元件:采用国内外**，如：正泰、上海人民**等
7. 加热控制:SSR固态继电器无触点调功，采用光电隔离的输入级，TTL电平兼容的输入，直流或脉冲触发方式，具有无触点，无机械运动部件，无火花，无动作噪音，耐震动，长寿命等特点
