| 工作原理 | 常压 |
|---|---|
| 灌装精度 | 0 |
| 灌装量 | 500 |
| 灌装头数 | 24 |
| 认证 | ISO9001 |
| 生产能力 | 170 |
| 适用对象 | 矿泉水、纯净水 |
| 适用瓶高 | 150-310 |
| 适用瓶径 | 50-90 |
| 售后服务 | 保修一年 |
| 外形尺寸 | 3050X2060X2100 |
| 销售方式 | 直销 |
| 贸易属性 | 内贸 |
| 适用行业 | 餐饮 |
| 物料类型 | 液体 |
| 自动化程度 | 全自动 |
| 发货期限 | 30天 |
| 包装类型 | 瓶 |
| 品牌 | 张家港帅飞饮料机械 |
| 型号 | CGF24-24-8 |
| 加工定制 | 是 |

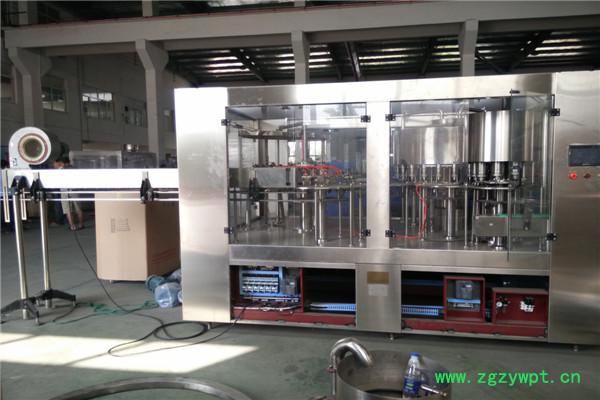

主要用于小瓶灌装矿泉水，纯净水，山泉水以及不含气苏打水等，集冲瓶，灌装以及封口为一体。 PLC控制，触摸屏操作，操作简单，维修方便，自动化程度高。 充分考虑卫生级别，所有与物料接触部分均为不锈钢304材质。 产量从2000-20000瓶每小时可供客户选择， 塑料瓶，玻璃瓶以及各种不同盖子可根据客户实际需要定制本机主要用于灌装作业，将冲洗、灌装、封口三合一体，触摸屏操作全过程，实现自动化，使用于聚酯瓶，塑料瓶。主要灌装矿泉水、纯净术等不含气液体，各部位可以根据瓶形自如调整，简单快捷，稳定可靠。本机采用先进的PLC控制系统，控制机器的自动运行。进瓶使用风送装置，输出瓶链道采用可调速方式，与主机相互配合运行更稳定，操作简单。自动化程度高，是矿泉水、纯净水等生产厂商的理想设备。
小瓶水三合一灌装机：
工作过程
瓶子由通过风送道传递，然后通过拨瓶星轮传送至三合一机的冲瓶机。冲瓶机回转盘上装有瓶夹，瓶夹夹住瓶口沿一导轨翻转180°，使瓶口向下。在冲瓶机特定区域，冲瓶夹喷嘴喷出冲瓶水，对瓶子内壁进行冲洗。瓶子经冲洗、沥干后在瓶夹夹持下沿导轨再翻转180°，使瓶口向上。洗净后的瓶子通过拨瓶星轮由冲瓶机导出并传送至灌装机。进入灌装机的瓶子由瓶颈托板卡住并在凸轮作用下将瓶子上升，然后由瓶口将灌装阀顶开。灌装采用重力灌装方式。灌装阀打开后物料通过灌装阀完成灌装过程，灌装结束后瓶口下降离开灌装阀，瓶子通过卡瓶颈过渡拨轮进入旋盖机。旋盖机上的止旋刀卡住瓶颈部位，保持瓶子直立并防止旋转。旋盖头在旋盖机上保持公转并自转，在凸轮作用下实现抓盖、套盖、旋盖、脱盖动作，完成整个封盖过程。成品瓶通过出瓶拨轮从旋盖机传送到出瓶输送链上，由输送链传送出三合一机。
小瓶水三合一灌装机： 我公司生产的矿泉水、纯净水生产线是在参考国外最新机型并在消化国内同类制造技术的基础上，结合国内饮用水制造行业卫生标准，并严格按照美国饮用水工业协会标准研制而成；研制过程中本着安全、稳定、经济实用的原则，时刻做到技术领先同行水平。
技术特点：
采用风送道与进瓶拨轮直连技术，取消了进瓶螺杆及输送链，变换瓶形简单容易。 瓶子传输采用全程卡瓶颈（neck handling）技术，变换瓶形无须调整设备高低，只需更换与瓶身直径相关的弧形导板、拨轮等尼龙件。 高速线采用瓶夹传输技术，瓶型变化更为自由，机组内部工作台面更为简洁； 三合一机组内部一次完成洗瓶、灌装、封盖三道工序，瓶子磨损小、传动准确平稳、瓶型更换便捷。 特殊设计的全不锈钢冲瓶机瓶夹结实耐用，不接触瓶口螺纹部位，避免瓶口二次污染。 高速大流量重力灌装阀，灌装速度快，液面准确无液损。 与液体接触的零部件全部采用优质不锈钢材料或食品级工程塑料，电气系统多数选用进口元件，符合国家食品卫生标准 出瓶拨轮瓶底托板采用螺旋下降方式，变换瓶形无须调整出瓶输送链高度。 设备主要组成部分 三合一主机由洗瓶机、灌装机、旋盖机、机架、封窗、主电机及传动系统、瓶传输细、理盖器及电气控制系统等部件组成。 洗瓶机的翻转机构，主要由分水盘、洗瓶夹、上转盘、导轨、防护罩、喷水装置、接水盘组成 灌装机构，主要由灌装桶、灌装阀、导轨、提升装置、卡瓶升降装置等组成。 封盖机构，由理盖器、落盖导轨及旋盖机三大部件组成。 辅助（或选配）设备有冲瓶水回流罐、进瓶风道和出瓶链，此外还可按客户要求配置人工上瓶平台（或理瓶机）、多排差速链式人工排瓶台、自动上盖机等。| 型号 Model | CGF14-12-5 | CGF18-18-6 | CGF24-24-8 | CGF32-32-10 | CGF40-40-12 |
| 工程生产能力（500ml/瓶/小时 | 4000 | 7000 | 10000 | 14000 | 18000 |
| 灌装阀数 | 14 | 18 | 24 | 32 | 40 |
| 冲瓶头数 | 12 | 18 | 24 | 32 | 40 |
| 拧盖头数 | 5 | 6 | 8 | 8 | 12 |
| 适用 | 圆形或方形 | ||||
| 瓶径mm | Φ50-Φ90 | ||||
| 瓶高mm | 150-310 | ||||
| 压缩空气压力MPa | 0.3-0.7 | ||||
| 冲瓶介质 | 无菌水 | ||||
| 冲瓶水压力Mpa | 0.25 | ||||
| 总功率kw | 3.13 | 3.84 | 4.1 | 5.6 | 7.5 |
| 外形尺寸mm | 2250×1640×2100 | 2430×1800×2100 | 3050×2060×2100 | 4050×2300×2100 | 4300×3300×2500 |
| 重量 | 2500 | 3000 | 4000 | 5000 | 7500 |
产品用户需知：任何设备的最终报价，根据客户所要求的配置与型号而定！
①用户应提供原水化验的详细资料，以便我公司据以进行相关选型及排列计算。
②用户应说明产水的水质要求，用途，产水量。
③我公司备有多种型号的压力容器，膜，配件等，若用户特别说明，将尽力满足要求。
④我公司对设计、销售的设备提供安装调试及对用户操作运行人员的培训。
⑤我公司对用户实行设备一年保修，终身服务的原则，均建立档案，进行跟踪服务，确保质量水平。
