SUS304不锈钢中药浸膏喷雾干燥塔ZLPG-25

      ZLPG系列中药浸膏喷雾干燥机，主要用于高粘度、高糖度、小批量生产中的中药溶液喷雾干燥机成干粉。具有速度快、效率高、工序少等优点。对热敏性物料可保持其色香味。干粉溶解性好，纯度高，该系列喷雾干燥机可广泛用于医药行业。

一、设备设计条件

物料名称：    中药浸膏

 固含量：      20%左右

 终水分：      3～5%

进风温度：    ～180℃（设计**高温度：200℃）

排风温度：    80-90℃

 水分蒸发量:   约25kg/h

 干粉产量：    ～6.5 kg/h

干燥塔直径：  Ф2500 mm

热源：        0.4～0.6MPa饱和蒸汽+电加热补偿

大气压力：    760mmHg

环境温度：    20℃

**湿度：    80%

动力电源：    380V，3相，50HZ

二、工作原理及系统描述

1、工作原理：

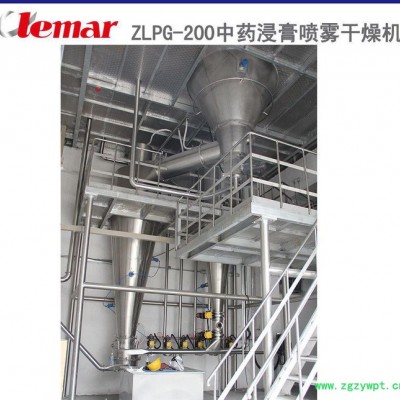

本机组为开式循环，并流式，离心式雾化，微负压操作。干燥介质空气经过初、中效空气过滤器预过滤后根据操作指令由鼓风机吸取再经亚高三效空气过滤器过滤净化达到三十万级后由蒸汽加热器及电加热补偿器加热成热风，然后通过热风分配器进入干燥主塔。液体物料根据操作指令经过螺杆泵，进入高速旋转的离心喷头，在离心力作用下被分散成小雾滴。在干燥主塔内，小雾滴与热风在充分接触，沿其特定路径进行热交换后被干燥成为产品，然后通过旋风分离器实现分离，固体物料被收集，气体介质再经过过滤后被排出。

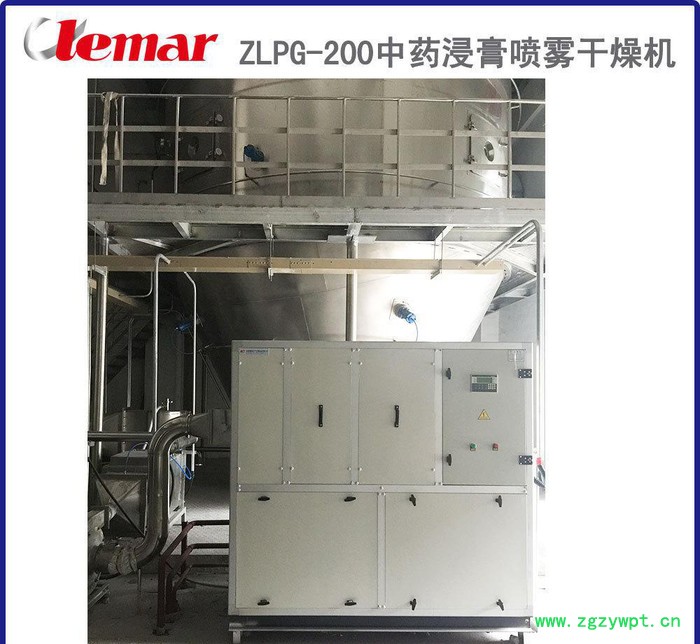

本机组的收料系统采用了独特的技术先进的冷冻除湿冷风冷却收料装置，既保证物料瞬间离开高温区域避免物料软化而得到冷却，又可避免了物料在湿度较高的环境下吸湿等现象。

2、系统描述：

初选型：ZLPG-25型中药浸膏专用喷雾干燥机组

       加热系统：蒸汽散热器自动恒温调节加热+电加热

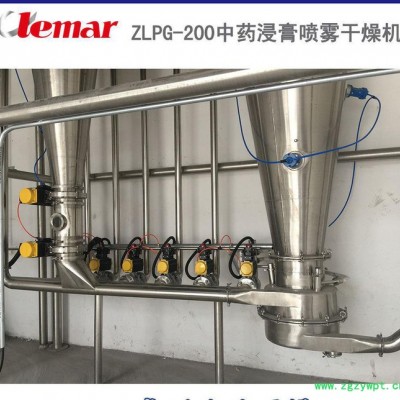

       产品收集系统：两级旋风分离+水膜除尘

       循环系统：送、引风机开式循环

       空气过滤系统：初、中效+亚高效空气过滤器

       供料系统：蠕动泵步进调速自动供料

       下料系统：冷风（除湿）冷却收料，料桶接料

       冷壁系统:冷风夹套冷却干燥塔直筒壁

       控制系统：变频调节雾化器转速，数显式仪表显示温度、压力、压差，触摸屏显示工作流程，PLC模糊技术控制变量参数等等

三、工艺流程简图（附图）

四、设备技术参数表
