| 品牌 | 液体灌装机摇臂液上灌 |
|---|---|
| 型号 | V5-1500AFR |
| 加工定制 | 是 |
| 包装类型 | 罐 |
| 工作原理 | 真空 |
| 适用对象 | 果汁饮料,碳酸饮料,酒类饮料,矿泉水、纯净水,酸奶,鲜奶,油类,护发用品,护肤品类,化妆品类,清洁、洗涤用品,牙膏,酱类,胶水,口服液,药水,液体酒精,其他 |
| 适用行业 | 餐饮,食品,日化,医药,**,化工,其他 |
| 物料类型 | 液体 |
| 功率 | 200L 约 40-50 桶/小时，IBC 约 8-12 桶(视进料流速) |
| 外形尺寸 | 水平的坚固混凝土地面，混凝土厚度应大于 10cm。 |
| 灌装头数 | 其他 |
| 灌装量 | 1500kg |
| 适用瓶高 | 110 |
| 适用瓶径 | 1210 |
| 生产能力 | 10000 |
| 灌装精度 | 99 |
| 自动化程度 | 全自动 |
| 规格 | 摇臂液上灌装机 V5-1500AFR |
基本参数
**大秤量：1500kg
**小感量：0.5kg
■ 灌装误差: ±0.1-0.2kg
■ 灌装速度：200L 约 40-50 桶/小时，IBC 约 8-12 桶(视进料流速)
■ 控制方式：2 挡控制
■ 灌装方式: 插入式，液面下
■ 枪头管路: 哈氏合金枪头+PPH 阀门
■ 结构材质: SUS304 不锈钢
■ 秤台尺寸：1350×1350mm (可加配滚道，选配件)
■ 空桶滚道: 1350mm×1350mm (可选配)
■ 重桶滚道: 1350mm×1350mm (可选配)
■ 滚筒材质：304 不锈钢
■ 管路压力：0.2-0.6MPa(与料性有关)。
■ 物料接口：DN40 快装卡箍，可按用户提供接口标准
■ 气源接口：用户提供 12mm 气管接头，用于快速接头连接
■ 使用电源：AC220/50Hz(用户提供至机器一侧)
■ 使用气源：0.4-0.8Mpa(用户提供至机器一侧)
■ 使用温度：-10℃-50℃
■ 基础条件：水平的坚固混凝土地面，混凝土厚度应大于 10cm。

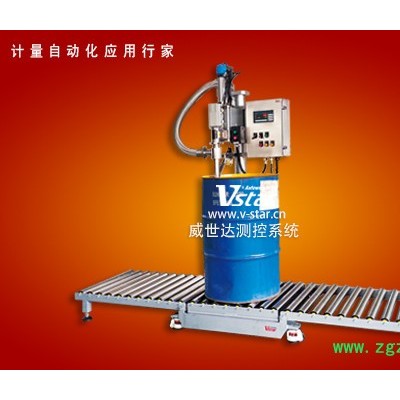

摇臂液上灌装机
工作流程
A、操作员将栈板及空桶搬动到空桶输送机上，按【送桶】按钮，输送机自动将栈板送到秤台上，推动摇臂使灌装枪头位于桶口正上方；
B、操作员按下【启动】按钮；
C、灌装头自动插入桶内，自动去除皮重，球阀和枪头底阀打开进行快速灌装，重量到达小料值时灌装速度变小，重量到达目标量减提前
量时二阀全关，灌装头自动提枪到桶外，防滴盘接液，误差检测并显示……一直灌完 4 桶为止；
D、操作员按【出桶】按钮，输送机自动将重桶栈板送出磅台。叉车下桶；
E、重复 A-D 步骤，进行连续灌装。
