安徽新科全自动300桶灌装生产线直销 全自动灌装机 质量保证

                                              桶装水灌装生产流程

一、淮北新科水处理设备有限公司全自动300桶/h灌装设备系统 简介

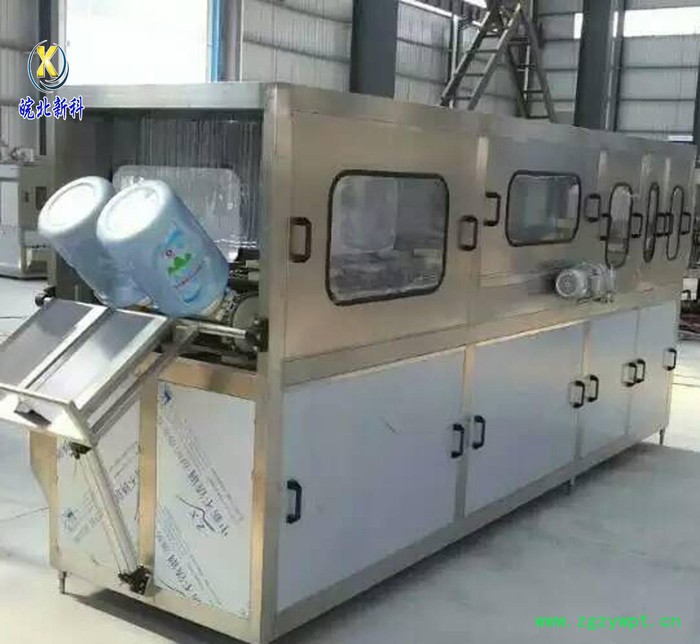

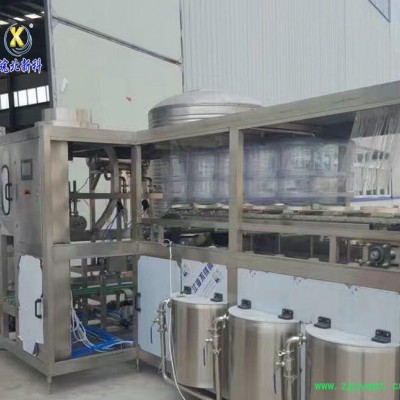

新科QGF-300型全自动桶装水灌装设备，采用国际先进的生产工艺与新科**的创新技术，结合本公司多年的生产和现场安装调试及客户使用经验，经过系统改良、创新，设备达到世界先进水平，国内一级水平，灌装生产实用性能稳定，整机运行效果好，可生产3-5加仑桶装水（高度可调）从自动上桶——自动清洗

——自动灌装——自动理盖——自动上盖——自动压盖——自动灯检——自动缩标——自动提桶套袋。实现桶装水灌装线全自动化生产**运行。

二、主要技术参数
  （1）灌装头数：2
  （2）生产能力：250-300桶/小时
  （3）灌装容量：18.9L（5加仑）
  （4）电源电压：AC380V/50HZ ±15°
  （5）气量：0.6-0.8Mpa
  （6）外型尺寸：2535×780×1500（mm）

三、结构特征
  本机共分为：洗瓶、灌装、电器控制和气动控制四大部分。
  1、洗瓶部（1）洗瓶传动机构；（2）瓶托；（3）药水洗瓶水泵；（4）药水箱；（5）纯水洗瓶水泵；（6）传动链。
  2、灌装部分
  （1）灌装气缸；（2）灌装阀；（3）理盖电机及套盖装置；（4）压盖气缸及压盖装置；（5）全自动上桶
  3、电气部分
  由微电脑编程器和电控箱组成。
  4、气动部分
  由气缸、气动电磁阀和气动电控控箱组成。
四、工作过程
  本机采用全自动程序控制，其工作过程如下：
  1、洗瓶：
  洗瓶经过五个工位**工位采用二氧化氯（CLO2）溶洗涤消毒，冲洗时间可调**工位时间为12S，第二工位为12S，第三工位为12S，第四工位为20S**、第二工位为药水冲洗，第三工位为清水冲洗，第四工位为纯水清洗，时间可根据需求不同可调，第五工位是将冲洗干净的桶内的残留水份晾净。
  2、灌装
  晾干净的桶通过链条输送机构的输送，落在扶桶机构上，扶桶机构将空桶扶正，灌装阀压正，开始灌装，灌装时间可根据灌装泵的流量进行调节。
  3、灌装和压盖
  当灌装结束后，出桶传动机构将灌满水的桶送至理盖机套盖，套好盖的桶传至机构时，压盖气缸将瓶盖压紧，至此，桶装水生产灌装流程完成。

      4.自动提桶

         通过电机传送原理将所产桶装水输送至提桶机提桶以便进行套袋工作快速有效完成。

温馨提示：

由于本公司产品不同于其它产品，所以请客户朋友们定购时请与我公司市场部联系：手机：18656175218刘经理
