| 计量单位 | 元台 |
|---|---|
| 工作原理 | 常压 |
| 功率 | 3.84 |
| 灌装精度 | 0 |
| 灌装量 | 500 |
| 灌装头数 | 18 |
| 适用对象 | 矿泉水、纯净水 |
| 适用瓶高 | 150-310 |
| 适用瓶径 | 50-90 |
| 售后服务 | 是 |
| 外形尺寸 | 2430X1800X2100 |
| 适用行业 | 餐饮 |
| 物料类型 | 液体 |
| 自动化程度 | 全自动 |
| 包装类型 | 瓶 |
| 品牌 | 张家港帅飞饮料机械 |
| 型号 | CGF18-18-6 |
| 加工定制 | 是 |
用途:本系列设备用于聚酯瓶装各种矿泉水.纯净水.果汁.酒类等不含气饮料的生产.在一机上实现冲瓶.灌装.封盖.
特点:悬挂式卡瓶口输送瓶结构,更换瓶型更方便.快捷省力,主机采用先进的PLC可编程自动控制技术，关键的电器元件均采用国际知名商品的产品
主要特点：
(1)、本机结构紧凑，控制系统完善，操作方便，自动化程度高；
(2)、变换瓶形只需更换旋盖部分星轮，弧形导板即可实现；
(3)、与物料接触之零件均采用优质不锈钢制造，无工艺死角，易清洗；
(4)、采用高速灌装阀，液位准确无液损，确保灌装工艺要求；
(5)、封盖头采用磁力恒扭矩装置，确保封盖质量，并且不会损坏瓶盖；
(6)、采用高效的理盖系统，具有完善的自控与保护装置；
(7)、设有完善的过载保护装置，能有效的保护设备及操作者的安全；
(8)、控制系统具有生产速度控制、缺盖检测、卡瓶自停及产量计数等功能；
(9)、主要电器元件及气动元件均采用世界名牌产品；
(10)、整机操作采用先进的触摸屏控制，可实现人机对话操作。
工作过程：
瓶子由通过风送道传递，然后通过拨瓶星轮传送至三合一机的冲瓶机。冲瓶机回转盘上装有瓶夹，瓶夹夹住瓶口沿一导轨翻转180°，使瓶口向下。在冲瓶机特定区域，冲瓶夹喷嘴喷出冲瓶水，对瓶子内壁进行冲洗。瓶子经冲洗、沥干后在瓶夹夹持下沿导轨再翻转180°，使瓶口向上。洗净后的瓶子通过拨瓶星轮由冲瓶机导出并传送至灌装机。进入灌装机的瓶子由瓶颈托板卡住并在凸轮作用下将瓶子上升，然后由瓶口将灌装阀顶开。灌装采用重力灌装方式。灌装阀打开后物料通过灌装阀完成灌装过程，灌装结束后瓶口下降离开灌装阀，瓶子通过卡瓶颈过渡拨轮进入旋盖机。旋盖机上的止旋刀卡住瓶颈部位，保持瓶子直立并防止旋转。旋盖头在旋盖机上保持公转并自转，在凸轮作用下实现抓盖、套盖、旋盖、脱盖动作，完成整个封盖过程。成品瓶通过出瓶拨轮从旋盖机传送到出瓶输送链上，由输送链传送出三合一机。
型号 Model | CGF14-12-5
| CGF18-18-6 | CGF24-24-8 | CGF32-32-10 | CGF40-40-12 |
工程生产能力（500ml/瓶/小时 | 4000 | 7000 | 10000 | 14000 | 18000 |
灌装阀数 | 14 | 18 | 24 | 32 | 40 |
冲瓶头数 | 12 | 18 | 24 | 32 | 40 |
拧盖头数 | 5 | 6 | 8 | 8 | 12 |
适用 | 圆形或方形 | ||||
瓶径mm | Φ50-Φ90 | ||||
瓶高mm | 150-310 | ||||
压缩空气压力MPa | 0.3-0.7 | ||||
冲瓶介质 | 无菌水 | ||||
冲瓶水压力Mpa |
0.25 | ||||
总功率kw | 3.13 | 3.84 | 4.1 | 5.6 | 7.5 |
外形尺寸mm | 2250×1640×2100 | 2430×1800×2100 | 3050×2060×2100 | 4050×2300×2100 | 4300×3300×2500 |
重量 | 2500 | 3000 | 4000 | 5000 | 7500 |
售货服务：保质期内（非人为的损坏及故障）本公司提供一年免费售后服务；保质期外提供有偿终生维护，及时优质的维修服务和技术支持。
售前服务：本公司的服务工程师将秉承专业精神，为客户免费提供售前技术服务咨询，并根据贵厂的实际需求做出科学的设备平面设计布局，工艺流程等系统整体设计和规划，是贵厂整体更经济，更实用，更有效。

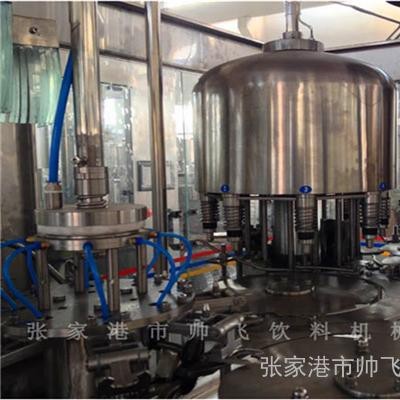

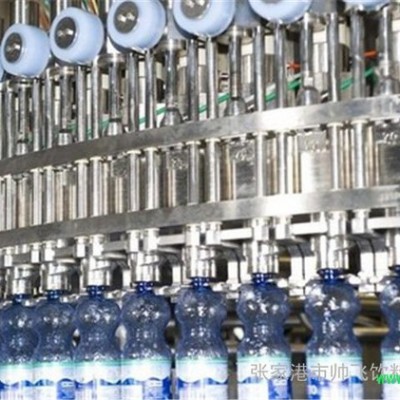

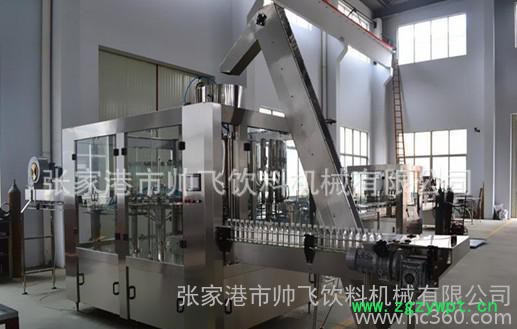

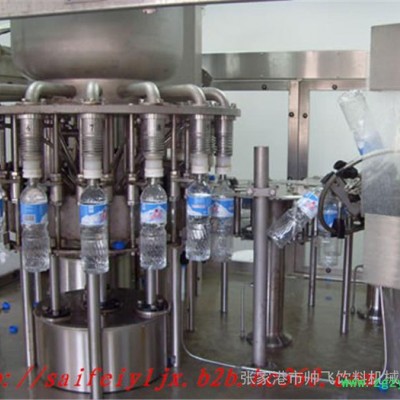

三合一瓶装水纯净水灌装机车间连线调试实拍：
