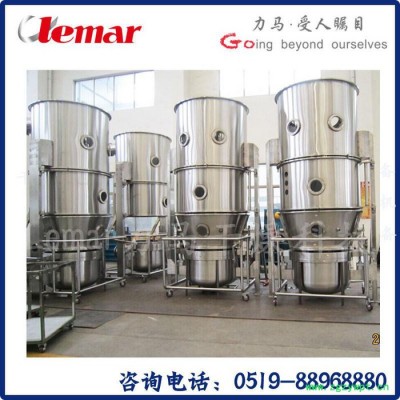

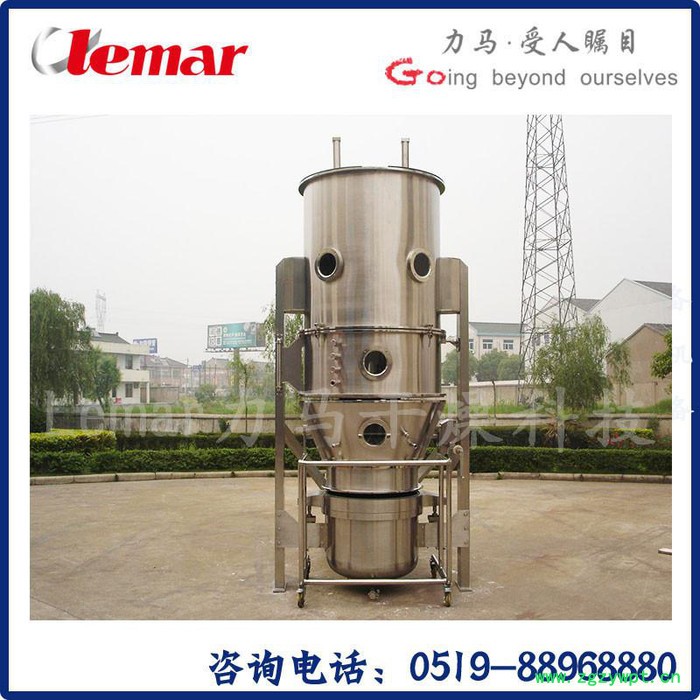

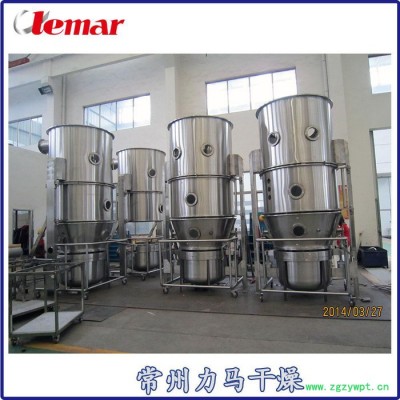

300L型丸粒沸腾干燥制粒机

FL-300型沸腾干燥机（含在线清洗）

一、主要技术参数

 二、主要性能及特点：

1、PLC编程控制，人机界面中文屏幕显示操作，可输入配方参数，程序自动运行，操作方便，稳定，具备严格的互锁功能，不致产生误操作。系统设有温度、湿度和压力检测、显示和记录功能，进风温度采用PID控制技术进行控制；

2、主机比常规设计加高了20%，使设备处理范围广，能够适应不同的物料干燥，并且保证一定的沸腾高度，以减小布袋除尘器的负荷，同时采用在线气缸自动斗袋式布袋除尘，工作时可连续在线自动清灰除尘，并且可设定清灰及间隔时间，以达到良好的清灰效果，确保流化效果；选用防静电布袋，消除运行中的静电产生，使物料不易粘布袋，利于除尘，确保干燥效果，布袋除尘器设有压差显示，以及时提醒布袋需要清洗或更换；捕集袋由防静电布制成，采用气囊密封结构；设有升降加紧机构，在清场时，可以将捕集袋降下后再拆卸清洗；

3、系统风量由引风机变频控制，可无级调速风机，以调节系统风量，使设备可用于不同的物料的制粒、干燥；

4、设备采取密闭圆形结构,无死角,清洗方便迅速,无交叉污染，符合GMP标准要求。

5、设计特殊的分风板，分风均匀，物料沸腾效果好。网板安装形式为快装式结构，方便清洗及维护。

6、干燥后的料仓移出可采用提升机实现翻转卸料及整粒功能。

7、采用气缸顶升式密封＋气囊自动充气密封结构，密封可靠，操作简单；

8、主机内设有在线清洗装置，用户可接入在线清洗系统的管线可实现在线清洗，主机底部设有排污回流接口，能快速排尽清洗机器时的积水或溶液；

9、进风配有初、中、高效过滤器，可以保证进风达到10万级以上，并在高效过滤器前后设置压差显示，以及时反映高效过滤器的阻力，进风系统配有回风止回阀，与引风机互锁，确保设备回风；

10、进风系统热源为蒸汽，加热器材质为全不锈钢材质，进汽控制采用比例调节阀控制（阀由需方自配），通过PID技术确保温度波动范围控制在±2℃，为确保干燥后的物料能得到及时冷却，在加热系统中配有旁通冷风管道，以实现在线冷却功能；

11、系统如需防爆（须另行指出，常用型为不防爆型），则防爆措施：

A、风机为铝叶轮，电机为防爆型电机；

B、布袋为防静电布袋、主机法兰连接接电线并做接地处理；

C、电控柜为正压防爆型标准柜。

三、结构介绍

本机由空气过滤装置，空气加热及冷却器，造粒、干燥床，扩散室（含真空进料），过滤室，排风管、引风机、消音器、控制柜等组成。1、主机主机由底段进风室、干燥床、扩散室（含真空进料口），过滤室组成，料车、过滤室配置压差显示。2、空气过滤装置空气过滤器分初、中效预过滤，高效过滤器，确保进风达到10万级净化级别，以满足GMP要求，中效、高效过滤器前后均配置压差显示。4、空气加热器空气加热器为蒸汽加热器，材质为全部不锈钢，蒸汽阀采用气动比例调节阀，进风温度波动范围为±1℃。5、排风系统由排风管、引风机、消音器组成，引风机与主机隔离安装，噪音≤75分贝，风量为变频调速，可连续调节流化状态，因而本机适合投料范围大，也能很好的适应不同物料制粒的风量要求。6、控制系统由触摸屏、PLC程序编制器变频器及温度控制仪等组成，采用PID技术对进风温度实行**控制，并对排风温度实行实时检测和显示，从而对干燥过程进行有效地控制。7、CIP在线清洗系统

由喷头、管线、阀门、高压泵及储罐等组成，主机顶部除尘室、底部进风室采用固定式旋转喷头，中筒体采用插入式喷头，管线、阀门、高压泵及储罐均采用卫生级快装式结构，由需方自配。

 四、设备配置

说明：防爆型制粒机需另外配置防爆系统。

五、易损件清单
