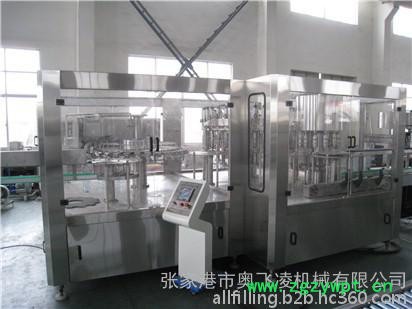

全自动纯净水灌装机/瓶装水灌装机/三合一灌装机全套生产线

XGF系列常压灌装机是我公司自行设计制造的冲瓶灌装拧盖一体机，设备性能稳定，技术先进，造形美观，功能齐全。

1. 技术结构特点

a.冲瓶部分：

本机为旋转式冲瓶机，主要用于不含气、水等液体的新瓶冲洗。

PET瓶由分瓶星轮进入设备由夹钳和翻转机构夹住瓶口转至瓶口朝下，无菌水冲洗后沥干，自动翻转至瓶口朝上，经出瓶星轮输送至灌装机。设备主要结构与冲洗介质接触部分和外部防护罩均为**不锈钢材料；开放式齿轮传动。

冲瓶机进水管配备压力表

冲瓶机装有接水盘以回收冲瓶水

冲瓶时,每瓶冲水量为：105ml/s（0.25MPa时）

b.灌装部分：

灌装部分实现将水灌装到由冲瓶机送过来的洗好的瓶子中。

灌装机是我国引进德国技术，运用常压灌装原理自行设计制造。

灌装阀采用常压式机械阀，灌装快捷灵敏，灌装液面精度高。

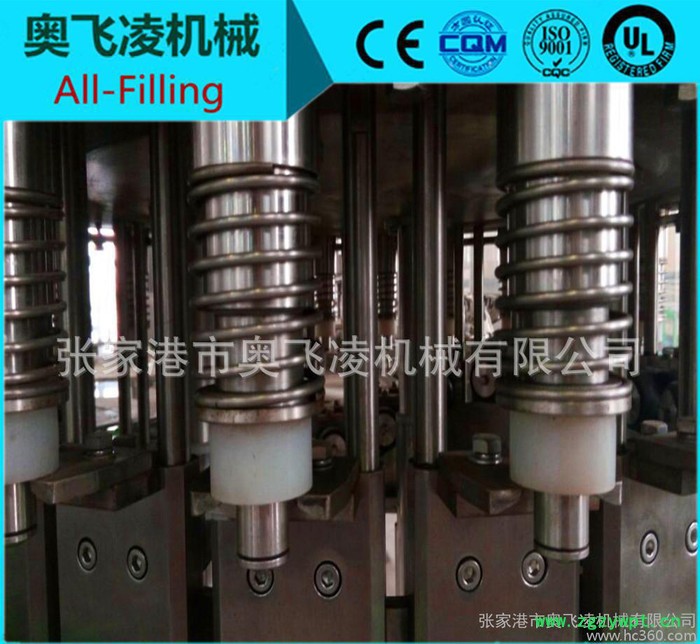

采用双导杆瓶提升结构，使瓶提升和对中稳定。

主传动采用齿轮传动即开式组合传动，其效率高，噪声小，寿命长，维修方便，润滑充分，采用变频器对机器的主电机转速进行控制，本机采用无级变频调速。

导瓶系统，结构简单，可根据瓶型进行快速方便变更，整机采用卡瓶颈结构输送。

整机PLC自动控制,故障在线显示，如堵瓶、缺盖等。

灌装缸内物料自动控制，液位高度采用液位传感器检测，保证液位稳定及灌装可靠。

本机的关键零部件及电器元件采用进口产品。

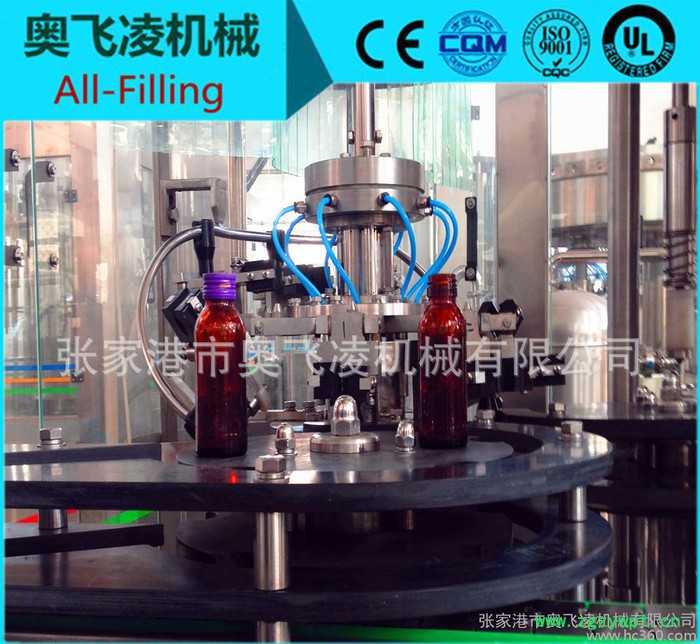

c.拧盖部分：

拧盖部分将由理盖器整理好的盖子拧到已灌装好产品的瓶子上，并由输送链送至后道工序。

拧盖机通过减速机带动回转盘转动。使盖在离心力的作用下从出盖口离开料斗。在出口处有正反盖分离装置，当反盖经过时，盖自动落入返回管道中，通过风力自动把反盖吹入料斗。只有正盖才能顺利进滑道内，料斗内的盖量通过光电开关自动检测来控制输盖机，以保证下盖达到**效果。当正盖进入滑道后即可顺利进入喂盖盘，为防止意外，在滑道上同时配置了一个防反盖的拨盘，确保进入喂盖盘的盖正确，在滑道上还配置了一对光电开关，当检测到无盖时**立即停止主机。为了有效剔除无防盗圈的坏盖及清理料斗时的余盖，在料斗出口正对面有一活动出口可满足此功能。

2. 技术参数

额定产量（500ml瓶）：         6000瓶/小时

冲瓶头数：                     18

冲瓶时间：                     2-2.5秒

灌装阀头数：                   18

灌装阀流速：                   140～160ml/s

拧盖机头数：                   6

适用瓶型： PET瓶              直径： D=50～100mm

                              瓶高： H=150～320mm

拧盖力矩：                     0.6～2.8Nm（可调）

装机容量：                     3.5KW

压缩空气消耗量：               0.25Nm3/min（0.6MPa时）

水 耗 量：                     冲瓶用约2.5m3/h（0.2-0.25Mpa）

外形尺寸：                     2600×2200×2300mm

重    量：                     2.5 T
