天津中药粉除杂直线振动筛DZSF-520-1s直线振动筛

产品类型	全新
适用对象	塑料
应用领域	化工,食品,制药,选矿,石油,煤炭,水处理,船舶,医用/制药,冶金,纺织
用途	工业用
品牌	其他
型号	DZSF-520
加工定制	是

天津中药粉除杂直线振动筛DZSF-520-1s直线振动筛

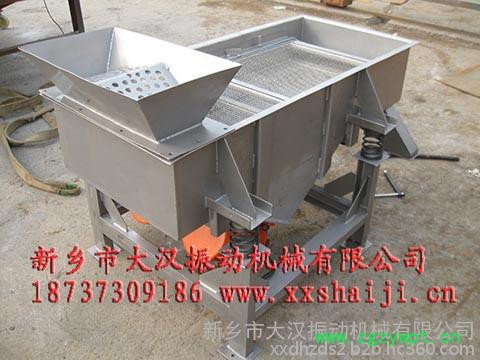

中草药产品图片：

中草药除杂直线振动筛

    我厂生产的DZSF系列直线振动筛是与中国矿业学院联合设计制造，确切的将长方形振动筛根据**相关规定也叫“直线振动筛”，多年来我厂工程技术人员广泛听取用户反馈信息，不断对产品设计进行改进，多次对技术参数进行优化。优异的产品质量和性能赢得了用户的肯定和赞誉






一、工作原理
    DZSF系列长方形振动筛，两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃或向前作直线运动，从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的筛分**大给料粒度不大于10mm.。
二、工作特点
该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。
三、主要适用行业
该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。
四、型号说明
D----------------------------------振动电机(振动源)

Z----------------------------------直线(运转轨迹)

SF----------------------------------筛分机
1020----------------------------------筛面尺寸（1000mm宽x2000mm长)
1-------------------------------------两层(两层筛网三个出料口)
S（P）-----------------------------------钢板材质【S代表不锈钢，P代表普碳钢】
五、中草药除杂直线振动筛筛分原理
给料机均匀地进入筛分机的进料口，在振动电机的激振下，向出料口方向边跳动边筛分，通过多层筛网筛分出数种产品和不合格的筛上、筛下物，分别从各自的出口排出，流入料仓或盛料筒.

六、中草药除杂直线振动筛主要技术参数

型    号	DZSF-520	DZSF-525	DZSF-530	DZSF-1020	DZSF-1025	DZSF-1030
公称尺寸(mm)	500×2000	500×2500	500×3000	1000×2000	1000×2500	1000×3000
物料粒度(mm)	0.074--10	0.074--10	0.074--10	0.074--10	0.074--10	0.074--10
振次(次/分)	960	960	960	960	960	960
筛面倾角	0°－7°	0°－7°	0°－7°	0°－7°	0°－7°	0°－7°
振    幅	3—4.5	3—4.5	3—4.5	3—4.5	3—4.5	3—4.5
层    数	1--6	1--6	1--6	1--6	1--6	1--6
功率(kw)	2×(0.4-0.75)	2×(0.4-0.75)	2×(0.4-0.75)	2×(0.4-1.1)	2×(0.4-1.1)	2×(0.4-1.5)

 七、中草药除杂直线振动筛结构说明
本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。
2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。
3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机(使用与维修方法详见振动电机使用说明书)。
5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。
6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。
7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。中药粉除杂直线振动筛装车图片：

八、中草药除杂直线振动筛安装调试与使用
该设备应固定在专用地基上，由预埋螺栓固定。如不打专用地基，应在工作台与设备机座之间敷设防振橡胶板，在使用前必须给设备配置安全可靠的接地保护线.。
注意：设备安装到位后，开机前必须将运输时用来固定筛体和机座的装置拆掉。
新筛机安装好以后，应按以下要求检查：
1、检查振动电机绕组对地的绝缘电阻，若＜20MΩ必须烘干后方能使用。
2、筛体和机座上、下弹簧座圈上，弹簧应完全垂直嵌入弹簧座圈，以保证筛体平衡，筛机的振动部分切勿与机外其它物体有任何硬性连接或接触。
3、闭合电源开关，确认振动电机同步反向旋转，进行10-20分钟空运转，设备在运行时如有异常声音，应迅速关机进行检查处理。设备运转正常后，可将少量需筛分的物料通过进料口设入筛机内，确认物料向出料口方向行进，然后逐渐增加到所需和所能承受的给料量。
4、筛分物料时，应在进料口将物料均匀投入，保证筛面上的物料均匀分布。物料下落时，不得有大的冲击，以免损坏筛网，特殊情况下（如物料粒度相差悬殊大、物料比重大等）应在进料口上加一层较粗的筛网作缓冲。
5、用户可根据筛机的层数，物料比重不同来增减筛机的激振力（通过调节振动电机两端偏心重锤的夹角来增减激振力），使筛机达到**的筛分效果。
6、设备在停机时产生瞬间的共振区，此时振幅和噪声会明显增大，属正常现象，设备在开停机前，筛面上不得有存留物料，筛网需经常检查是否张紧、破损，如有破损要即时更换。该信息转载大汉振动筛网站：//www.xxshaiji.cn
