青岛青天环境工程有限公司

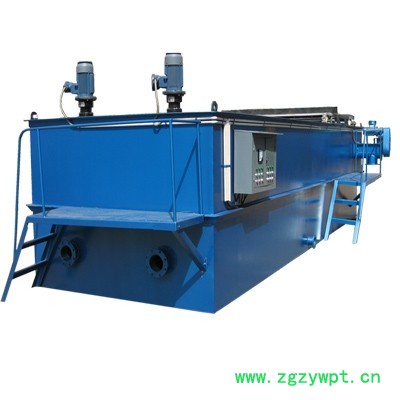

一、涡凹气浮机概述
1、THAF涡凹气浮机的用途
THAF涡凹气浮机是我公司的核心产品,它是专门为了去除工业和城市污水中的油脂、胶状物以及悬浮物而设计的。青天公司自1995年成立以来,已生产各个规格的涡凹气浮机近千台,应用在全国各地污水处理领域,取得了良好的效果,并已出口到国外许多国家及地区。其中配套的涡凹曝气机是我公司的专利产品(专利号:ZL98 2 21723.4)。THAF系列涡凹气浮机被国家环保总局列为2009年国家重点环保实用技术,并获得山东省环保局环保产品认可证书。针对不同的废水,涡凹气浮机的悬浮物(SS)及油脂的去除率高达95%以上,其它污水指标也有不同程度的下降。并且设备在加入合适的化学药剂和混合剂后,可使COD及BOD在此预处理阶段去除40%以上,设备运行费用低,工作效率高,操作维修简单,是对传统的溶气气浮一次重大的技术革命。
青天公司生产的涡凹气浮机技术成熟,性能稳定,质量可靠,产品面向各大环保设计公司,工程公司及最终用户,价格实在,质量可靠。THAF涡凹适应行业:油漆、制革、炼油、印染、化学、乳品加工、纤维生产、造纸、食品、饮料、屠宰、纺织、机械加工、市政污水。
气浮处理是污水处理中的一级处理,属于物理处理的范畴,气浮机只能去除绝大部分(最高可达 99%)的悬浮物及小部分的 COD及 BOD。严格意义上讲,处理后的水不能直接排放,不能达标,只能作为二级三级生化处理的预处理。但在污水处理工程中,如果没有预处理,原水就无法进入生化处理流程,或给生化处理工艺造成很大的负荷。因此预处理是污水处理必须的步骤,预处理的结果直接关系到后续生化处理的效果。因此气浮机是污水处理中必不可少的一种通用环保设备。在一些简易污水处理系统中,污水经过沉淀、气浮和过滤后,可直接排放到城市管网中,进行集中处理。这要根据不同的水质情况和不同地区的要求而定。
THAF涡凹气浮不仅能帮助我们把污水处理到可生化的标准范围内,并可大大降低后续的操作费用。另一很重要的方面是,废水处理中产生的副产品常常能被回收、再生利用和销售。例如造纸行业中,气浮刮渣机收集到的纸浆就可回收利用。
2、THAF系列涡凹气浮机的优点
A.节省投资
THAF涡凹气浮机能够去除污水中油脂、固体悬浮物、BOD和COD,在生化二级污水处理厂前安装本设备,可大大减少处理厂的规模,从而大大减少总体投资费用。涡凹气浮机不需要压力容器、空压机和循环泵及溶气释放等设备,从而大大减少了污水预处理的投资费用。
B.运行费用低
整个涡凹气浮机只需要几个普通电机的动力。耗能低,这是其他气浮机无法比较的。而且维修和人工操作极少。
C.效率高
与传统的油脂收集器(重力沉降池和分离槽)相反,涡凹气浮机是将固体污泥自动和连续地从废水中除去。污泥的去除和储存是以浓缩的方式进行,因此也降低了污泥处理的费用。
D.操作简单
THAF涡凹气浮机非常容易操作,根本就没有复杂的机器设备,也不需要人工参与。整个主机部分仅由两个机械部分组成(曝气机和刮渣机),不像溶气式浮选机包括了压力容器、空压机和循环泵等许多必需设备。且无需调试,无需计算气水混合的比例,涡凹气浮机安装即可使用。
E.工作环境好
THAF型浮选机对废水的处理是个好氧过程。原来使用油脂收集器(重力沉降池和分离槽)产生的臭气问题得到了很好的解决。另一方面,设备的动力很小,运行时只有轻微的电机声,不存在噪音污染。
F.经济实惠
THAF型浮选机设计简单,配套性好,为机配套地土建也特别少,从投资的观点来看十分具有吸引力。由于机的简单和完整性,它可安装在地面、地下或高处,而且耗时极少。
二、涡凹气浮机的结构及工作原理。
1、涡凹气浮机的机器结构
整个气浮机主机系统共有五个部分组成:
a) 絮凝混凝区
b) 曝气区
c) 气浮机分离部分(标配链条式刮渣机)
d) 浮渣收集槽(自流式或选配螺旋推进式固体排放机)
e) 清水排放区(标配手轮式水位调节装置)
说明:气浮机前端需要配置加药系统,目前国内气浮机常用的有絮凝剂PAC及助凝剂阴离子PAM组合(详情请参考附件中的药液配置说明)。
若气浮机前端没有加药系统,则气浮的效果会受到很大的影响,该设备在絮凝剂的配合下才能发挥更大的效果。建议配备加药系统使用。除非在一些特殊的领域,比如仅仅是除油或油性油漆(本来就是上浮状态),可以考虑不用加药系统而直接运行。
2、涡凹气浮机工作原理与流程
污水提升泵把未经处理的污水提升到气浮机前端的混凝与絮凝槽内(如果条件允许,也可以自流进入气浮机)。建议把PAC加药口的位置设置在污水提升泵前,这样可以通过提升泵叶轮的高速旋转,把PAC药液更加充分的混合在污水中。当然也可以把PAC加药口设置在污水进水管道上,建议离气浮机30-40米外的管道上,这样效果更佳。加药管口距离主机越远,药液与污水混合反应的也就更充分。
我们在每台气浮机的进水口处与絮凝槽中分别设置了一处加药管道的连接丝头。但我们不建议在此处投加PAC药液,该两处药液投加点仅为备用,实在无法找到远离气浮主机的投加位置了,再考虑该处进水口的加药点。该两处加药点可以做为PAM加药点使用,建议使用絮凝槽内的加药点(离曝气箱最近的加药点)。
污水与PAC与PAM在絮凝槽内的混合可采用机械搅拌式或折流式,二者各有优缺点,用户可根据实际情况选型。机械搅拌式多配套两台搅拌机,转速多在30-60RPM,混合较充分,但耗能,且运行中可能会有机械故障,成本高。折流式多采用三腔来回折流,无机械设备及成本费用,但混合效果不如机械搅拌。但在有些污水领域,使用机械搅拌可能会打碎絮体,更加不利于气浮。
污水与絮凝剂混合反应后,进入装有曝气机的曝气箱内。涡凹曝气机是气浮机的核心关键设备,它的性能直接影响气浮设备的出水效果。污水从曝气箱底部(进水口在曝气机叶轮上部,以避免污水中的絮体被高速旋转的叶轮打碎)进入曝气箱。
污水及絮体在曝气箱内随着水流逐渐上升,并与涡凹曝气机叶轮处产生的微小气泡充分混合,在上浮过程中,微气泡会附着到悬浮物上,到达水面后固体悬浮物便依靠这些气泡支撑和维持,漂浮在气浮分离区的水面上。
涡凹曝气机的工作原理是利用曝气机主轴(空气输送管)底部叶轮的高速旋转在曝气箱下部形成一个真空区,这样曝气箱液面上的空气连续不断的通过曝气机主轴被吸入水中真空区去填空,并被高速旋转的叶轮打碎,形成微小气泡(直径在30um到2-3mm不等,多数为1mm以下的微小气泡)。微气泡在上升过程中附着在悬浮物等絮体上,形成气水混合物。
由于气水混合物和液体之间的不平衡,产生了一个垂直向上的浮力,在浮力以及水流的作用下,将固体悬浮物带到水面。
漂浮在水面上的固体悬浮物在水流及刮渣机刮板的带动下,从分离区前端向后端移动。刮渣机是由无级调速器带动链轮传动装置来驱动,刮板连接在链条上,在链条的带动下,沿着整个液面运动,将污染物刮到倾斜的金属板上(马鞍板),再将其推入集渣槽中。根据气浮设备的长度,可配置多页刮板,以保证能够及时刮渣。但如果刮板过多,也会给链条带来负担,故障率会增加。无级调速器的转速在8-40转内可调,建议12RPM(运行线速度约2-5米/分钟左右)即可。因此合适的刮板数量,适当的运行速度,以及合适的刮渣间隔时间,是保证刮渣机有效运行的关键。
集渣槽多设计为自流式,两端高低落差大于400mm,这样能保证浮渣能够顺利排出箱体以外。如果浮渣密度很大,流动性很差,可以配置螺旋排渣机,利用水平的螺旋铰龙将集渣槽内的浮渣排出箱体以外。排出的浮渣可以进入污泥池或直接进入污泥脱水设备进行下一步处理。如果气浮设备是架空安装在污泥池上面的,也可以在集渣槽中间部分开孔,用管道直接排到气浮机底部的污泥池中,更加便捷。
净化后的污水在排放前会先经气浮机箱体后部的挡流板,从挡流板下方折流进入溢流槽。溢流槽与清水槽之间配备手轮式液位调节装置,用来控制气浮槽内水位,以确保气浮机箱体中的液体不会流入集渣槽内。
三、涡凹气浮机的技术参数与选型
1、设备选型依据:
由于每个项目的污水处理方案及工艺不一样,进水水质不一样,出水要求也不一样,所以用户如果要选型,建议直接咨询厂家。如需要选型,用户需要提供以下资料:
(1) 污水处理量:每小时要处理多少吨污水
(2) 污水的性质:例如生活污水、食品加工行业、印染行业、机械制造行业或其它工业(具体到生产什么产品,何种工业)。
(3) 污水进水指标:特别是SS,油脂及COD、BOD等。
(4) 污水出水的流向:最好提供整套项目的工艺图,如不能提供请告知出水的流向或用途(循环二次利用或进生化或进过滤或进城镇管网等)
(5) 污水出水指标:特别是SS,油脂及COD、BOD等要达到什么指标。
(6) 安装设备的场地有无限制;安装在室内还是室外;
如有限制,可利用的场地长宽高是多少。
用户尽可能的提供上述资料,如实在提供不出,我方也可根据目前所掌握的数据以及通用标准进行合理选型与布局,并进行报价。
2、设备通用选型数据表
型 号 | 处理量 | 主要参数 | 备注 | 曝气机数量 | |||||||
池长(米) | 池宽(米) | 池深(米) | 箱体分离区有效容积 | 表面负荷 | 停留20分钟 | 停留30分钟 | 停留40分钟 | 主机功率(KW) | |||
THAF-3 | 3 | 2.50 | 1.25 | 1.50 | 1.95 | 1.80 | 5.9 | 3.9 | 2.9 | 1.87 | 1台短 |
THAF-5 | 5 | 3.50 | 1.25 | 1.50 | 3.45 | 1.80 | 10.4 | 6.9 | 5.2 | 1.87 | 1台短 |
THAF-10 | 10 | 5.00 | 1.50 | 1.50 | 6.84 | 1.80 | 20.5 | 13.7 | 10.3 | 1.87 | 1台短 |
THAF-15 | 15 | 6.0 | 1.50 | 1.80 | 10.35 | 2.16 | 31.1 | 20.7 | 15.5 | 2.57 | 1台长 |
THAF-20 | 20 | 6.5 | 1.80 | 1.80 | 13.77 | 2.17 | 41.3 | 27.5 | 20.7 | 2.57 | 1台长 |
TAHF-25 | 25 | 7.5 | 1.80 | 1.80 | 16.47 | 2.18 | 49.4 | 32.9 | 24.7 | 2.75 | 1台长 |
THAF-35 | 35 | 8.5 | 2.20 | 1.80 | 23.43 | 2.19 | 70.3 | 46.9 | 35.1 | 2.75 | 1台长 |
THAF-50 | 50 | 9.0 | 2.20 | 2.40 | 34.19 | 2.99 | 102.6 | 68.4 | 51.3 | 2.95 | 1台长 |
THAF-70 | 70 | 10.5 | 2.40 | 2.50 | 46.99 | 3.16 | 141.0 | 94.0 | 70.5 | 2.95 | 1台长 |
THAF-100 | 100 | 14.0 | 2.40 | 2.50 | 65.47 | 3.20 | 196.4 | 130.9 | 98.2 | 5.15 | 2台长 |
THAF-120 | 125 | 16.5 | 2.40 | 2.50 | 78.67 | 3.21 | 236.0 | 157.3 | 118.0 | 5.15 | 2台长 |
THAF-150 | 150 | 17.2 | 2.70 | 2.60 | 95.63 | 3.32 | 286.9 | 191.3 | 143.5 | 7.35 | 3台长 |
THAF-170 | 175 | 17.5 | 2.80 | 2.80 | 109.90 | 3.61 | 329.7 | 219.8 | 164.9 | 7.35 | 3台长 |
说明:(1)由于该设备属于非标设备,所以设备尺寸及进出水口的大小及位置均可按要求调整,上述参数仅供参考。
(2)、上述选型参数不建议非专业人员使用,环保公司或专业技术人员可参考上述参数及进出水要求参考使用。
(3)、如需要准确的选型,敬请联系青天公司技术人员李工13791840500或姜经理13605422450进行咨询或技术交流。
3、设备运行参数
(1)单台设备最大污水处理量200m3/h。
(2)单台设备最小污水处理量0.5m3/h。
(3)涡凹曝气机主轴转速1450r/min,单台功率1.5-2.2kw。
(4)刮渣机减速机转速每分钟8-40转,每分钟线速度2.0m--20m/min(无级调速,转速可调),功率0.37-0.75kw。
(5)排渣机螺旋推进器转速127r/min,功率0.37-0.75kw。(选配,多数设计为自流式)
(6)设备电机及配电箱:电控箱不锈钢防雨设计,380V,三相四线制。标配为就地控制箱,无其它条件。如用户要求,则可按要求实现手动自动控制切换(手动控制下,可手动控制每台电机的启停,自动状态下,可根据进水泵或水流信号的启停而全部启停),也可根据要用要求,实现PLC就地或远程控制。
设备电机及电控箱的类型,也可根据用户要求选择防爆型,或防护等级为IP56(标配是IP55),能效等级是IE3或IE4(标配是IE2)。
如非特殊情况(易爆行业或招标文件要求等)不建议使用高配置的设备,成本高,供货期长,且维护及维修成本高。
青天公司自1995年成立以来,已制作气浮机1000余台,全国近300多个城市500多个公司使用了我们的设备,青天公司是国内专业制作各类气浮机及涡凹曝气机的生产厂家,已有近三十年的生产历史,产品技术成熟,性能稳定,质量可靠,产品面向各大环保设计公司,工程公司及最终用户,价格实在,质量优,欢迎来电咨询!公司联系人:姜经理 13605422450 技术李工13791840500
知识拓展:
什么是气浮法?
气浮法是污水处理中的一级处理,属于物理处理的范畴,只能去除绝大部分的悬浮物及小部分的COD及BOD。严格意义上讲,处理后的水不能直接排放,不能达标,只能作为二级三级生化处理的预处理。但预处理是污水处理必须的步骤,预处理的结果直接关系到后续生化处理的效果。因此气浮机是污水处理中必不可少的一种通用环保设备。
气浮法利用高度分散的微小气泡作为载体去黏附废水中的污染物,使其密度小于水而浮到水面实现固液或液液分离的过程。气浮过程包括气泡产生、气泡与颗粒(固体或液滴)附着以及上浮分离等连续步骤。实现气浮法分离的必要条件有两个:第一,必须向水中提供足够数量的微细气泡,气泡理想尺寸为15~30μm;第二,必须使目的物呈悬浮状态或具有疏水性质,从而附着于气泡上浮升。在水处理中,气浮法广泛应用于:①分离地面水中的细小悬浮物、藻类及微絮体;②回收工业废水中的有用物质,如造纸厂废水中的纸浆纤维及填料等;③代替二次沉淀池,分离和浓缩剩余活性污泥,特别适用于那些易于产生污泥膨胀的生化处理工艺中;④分离回收含油废水中的悬浮油和乳化油;⑤分离回收以分子或离子状态存在的目的物,如表面活性物质和金属离子。
与沉淀法相比较,气浮法具有哪些特点?
①由于气浮池的表面负荷很高,水在池中停留时间只需10~20min,而且池深只需2m左右,因此占地面积较少,节省基建投资;②气浮池具有预曝气作用,出水和浮渣都含有一定量的氧,有利于后续处理或再用,泥渣不易腐化;③对那些很难用沉淀法去除的低浊含藻水,气浮法处理效率高,甚至还可去除原水中的浮游生物,出水水质好;④浮渣含水率低,一般在96%以下,比沉淀池污泥体积少2~10倍,这对污泥的后续处理有利,而且表面刮渣也比池底排泥方便;⑤可以回收利用有用物质;⑥气浮法所需药剂量比沉淀法节省。但是,气浮法电耗较大,处理每吨废水比沉淀法多耗电0.02~0.04kw•h;目前使用的溶气水减压释放器易堵塞;浮渣怕较大的风雨袭击。
