| 传热面积 | 34（m2） |
|---|---|
| 功率 | 45（kw） |
| 规格 | DWB3-2X18 |
| 结构形式 | 多层带 |
| 适用物料 | 多种可用 |
| 外形尺寸 | 8 m（L）X3m（W）X3.5m（H）（m） |
| 应用领域 | 食品、化工、制药 |
| 占地面积 | 34（m2） |
| 重量 | 6000（kg） |
| 转速 | 23（r/min） |
| 分类 | 带式干燥设备 |
| 工作类型 | 组合式 |
| 品牌 | 力马干燥 |
| 加工定制 | 是 |

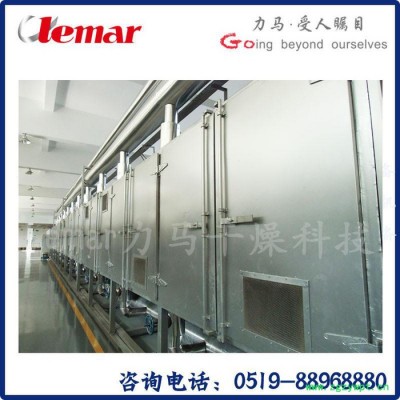

DWB3-2X18
1、 网板宽度：2m；
2、 干燥段长度：18m；
3、 有效干燥面积：108m2；
4、 干燥温度：70~80℃；
5、 排湿温度：45℃；
6、 水分蒸发量：640~850kg/h；
7、 设备数量：1套；
8、 外形尺寸：18 m（L）X3m（W）X3.5m（H）；
9、 设备重量：22.4T/套。
一、 配置清单（单套）
序号 | 名称 | 规格型号 | 材质 | 数量 | 备注 |
传动系统 | |||||
1 | 皮带输送机 | PD-300 | 食品级皮带，与物料接触为SUS304 | 1台 | 2.2kw，变频调控 |
布料系统 | |||||
1 | 摆动布料机 | BL-1800 | 食品级皮带，与物料接触为SUS304 | 1台 | 2.2kw，变频调控 |
干燥系统 | |||||
1 | 干燥主机 | DWB3-2X18 | Q235骨架，内封铝合金板б1.0mm，外封Q235 б2.0mm喷漆处理 | 1台 |
|
2 | 循环风机 | 4-72-6C | Q235 常州力鼓 | 9台 | 3kw/台 |
3 | 排湿风机 | 4-72-10C | Q235 常州力鼓 | 2台 | 18.5kw/台 |
4 | 传动电机 | BWED131-595 | 江阴大中电机 | 3台 | 0.75kw/台 ，变频调控 |
5 | 网板传动链轮 | 节距203.2 | Q235 | 12只 |
|
6 | 网板传动链条 | 节距203.2 | Q235 | 240m |
|
7 | 网板传动轴 | 配套 | Q235 | 6套 |
|
8 | 网板 | 冲孔板 | б1.0mm，SUS304 | 590块 |
|
9 | 挡料板 | 高80mm | б1.0mm，SUS304 | 1180块 |
|
10 | 均风板 | 冲孔 | б1.0mm，SUS304 | 9套 |
|
11 | 导热油散热器 | 轧铝翅片 |
| 9套 | 120m2/套 |
12 | 排湿管道 |
| б2mm，Q235 | 2套 | 配调风阀 |
控制系统 | |||||
1 | 控制柜 |
| Q235喷塑 | 1台 |
|
2 | 电器元器件 |
| 组合件 | 1套 | 正泰 |
