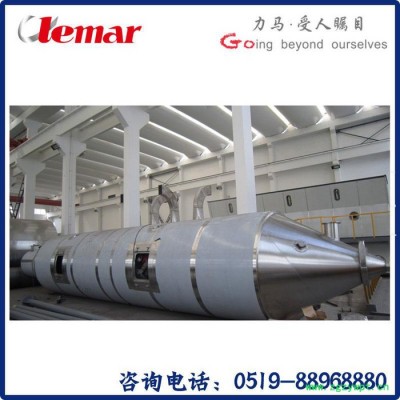

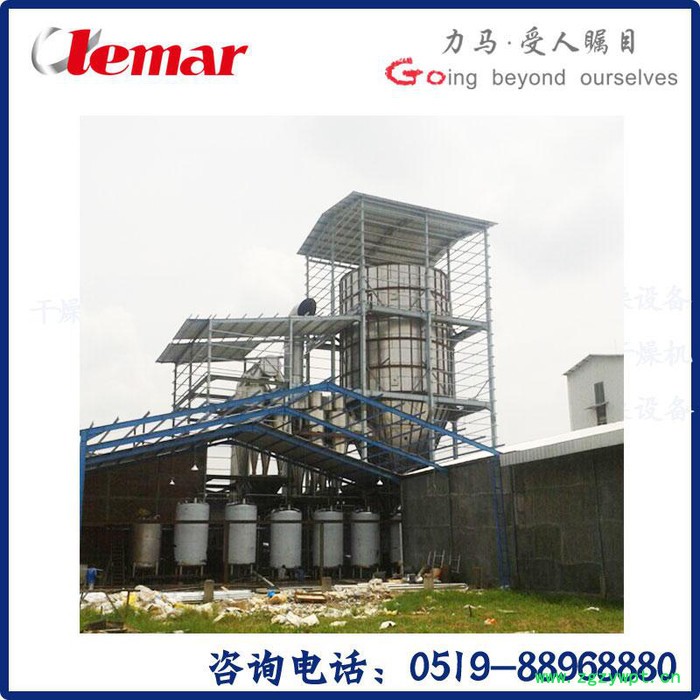

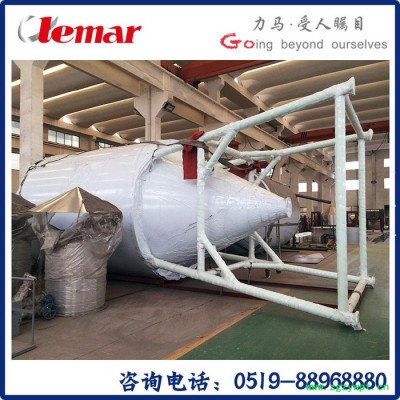

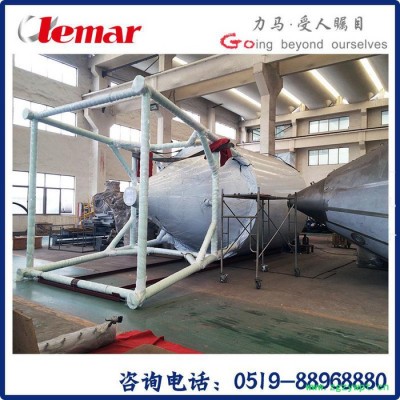

常州力马-中药浸膏配方颗粒喷雾干燥设备主体要求、ZLPG-200立式喷雾干燥塔产量

编号

要求内容

必需/期望

响应

URS02-01

环境空气温度：夏季35℃，冬季10℃

买方提供1.0Mpa蒸汽。

以蒸汽+电加热为热源，中药浸膏为原料，经喷雾干燥成为干粉产品。

必需

URS02-02

热风系统:

1、空气经初、中、耐高温高效过滤，净化空气达到D级洁净区标准**级为初效过滤器（G4），第二级为中效框架式过滤器（F8），第三级为耐高温高效过滤器（H13）。加热段后过滤器应耐受250℃以上高温；三级过滤器后端配备空气检测取样口，并确保检测合格。各进风过滤器两端需加装电子式压差计，并在显示器上显示压差值，程序可设定压差值上下限，达到安全保护功能。进风系统配备表冷器。

a.框架、壳体材质均为S30408不锈钢。且箱体模块化制作，进风系统箱体采用304不锈钢材质，壁厚2mm，箱体外表面采用50mm厚硅酸铝外履2mm厚304不锈钢全焊透保温，焊缝抛光，箱体外表面拉丝处理。进风系统箱体内各级过滤器、换热器、加热管均可快拆卸，并设计有检修门，方便日常更换及维护，并确保密封效果良好无泄漏。

2、送风机

叶轮、壳体材质均为S30408不锈钢，支架材质碳钢，配减震橡胶座,变频调速.

3、 蒸汽换热器（可承受10kg蒸汽压力），采用S30408不锈钢制作，翅片式换热管基管Ф18×2 S30408不锈钢管；翅片材质S30408不锈钢。配套蒸汽手动截止阀（斯派莎克）、蒸汽比例调节阀（斯派莎克）、疏水器（斯派莎克）；

4、热风管道

内胆材质S30408不锈钢，壁厚2mm；

必需

URS02-03

供料雾化系统

1、供料管道、阀门：管道采用S30408制作；阀门S30408材质。

2、螺杆泵

泵体材质S30408,胶套材质食品级橡胶；螺杆材质S30408不锈钢

变频调速；数量1台（将物料由储料罐输送到雾化器）。

3、高速离心雾化器（机械式）；变频调速

与物料接触部分材质304不锈钢（进料管、料液分配器、雾化盘）；雾化器润滑油压、油温、水压检测报警；齿轮箱润滑油采用水冷却循环系统1套；干品粒度：100～300目左右，收粉后成品含水率≤5%，干粉回收率≥95%

4、配1000L储料罐,材质SUS304,配离心泵，配盘管蒸汽加热夹套,配好搅拌装置,设备带保温,蒸汽压力0.3MPa,配斯派沙克调节阀和疏水器,配400L水罐.

必需
