腾阳TY-LC滚筒式连续中药材烘干机 滚筒式连续烘干机

CY-900连续式滚筒烘干机

一．性能、特点：

本机主要用于中草药的烘干或炒制、烘炒、沙炒、醋炒、炒炭、密炙等的连续式炒制加工，也可以进行果品炒制、土特产炒制、炒麦、炒苦荞米、炒大米、加工及中温条件下的烘干。本机由机架、筒体、螺旋扬料板、不锈钢电加热管、蒸汽加热器、保温层、电机蜗轮箱传动装置、托轮，进料口、出料口、等部件组装而成。滚筒烘干机是高温热空气与物料并流进入筒体，随着筒体的转动，物料由于重力的作用运行到较低一端。在圆筒内壁上焊有弧形抄板，把物料抄起又洒下，使物料与气流的接触表面增大，与抄板的接触面积也是增大的，以提高干燥速率并促进物料前行。烘炒后的产品从出料端的出料口落下。

二． 结构说明：

机架用优质槽钢、角钢、不锈钢板等组成。

筒体用304不锈钢板卷制而成，筒体内壁焊有螺旋抄板，筒体正方向旋转时使物料反复翻炒和前行，筒体可调整速度转动、可根据转速和温度以及产量来综合考虑出料时间。

进出料口用不锈钢板、圆钢、钢管等制成，筒体正转时，从上面进料。

调速电机、蜗轮箱采用国标、外购。筒体的转速由调速电机的调速器控制。

出料口上方的排气口通向筒体，装有直径200mm排气口，在烘干时可把筒体内的粉尘、烟灰、水蒸汽排向室外。

支撑架由铸铁轮和钢板制成以保持筒体运转平衡。

在滚筒的正下方装有蒸汽加热器，还有不锈钢加热管采用翅片式加热管辅助加热，共分2组，加热一与加热二根据实际生产情况选择使用，便于节能。

保温层采用优质、耐高温硅酸铝和保温棉，达到耐热、保温。保温层厚度为80mm.

三. 主要技术参数：

炒制时间：       根据需要，适当增减。

温 度：           室温—200℃

转 速：           0-8转/分(电磁调速器调节转速)

   加热总功率：     电热 42 KW  （分2组加热）

   蒸汽加热器面积：  35平方

电磁调速电机功率：   3  KW

筒体及抄板材料： 304不锈钢3.0 mm板

加热段外包板：   201不锈钢1.2mm板

底框架材料：     8 #槽钢50X100方管

加热段框架：     10#槽钢10#-8#矩形钢

筒体尺寸：       ￠900×5000 mm

出料口离地面高度：  450mm

整体设备外形尺寸：   长6500×宽1160×高1600 mm

设备重量：           2200  kg

电气控制：能自动加热和恒温，转速可调，排湿风机用时间继电器自动

             控制，加热有蒸汽通过电磁阀实现自动控制温度加热和辅助

             电加热管。

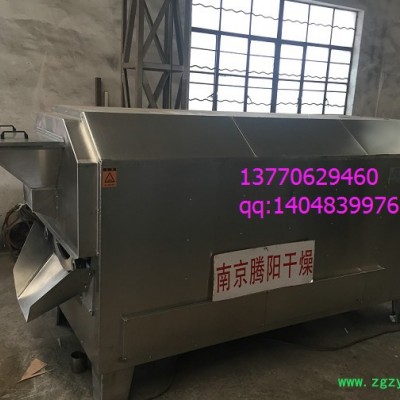

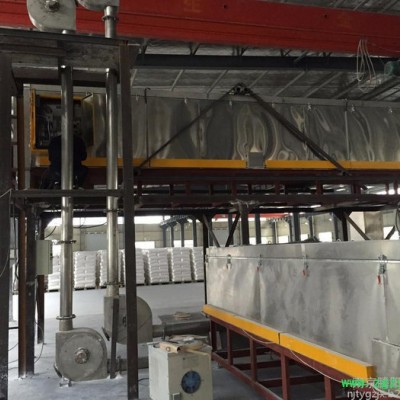

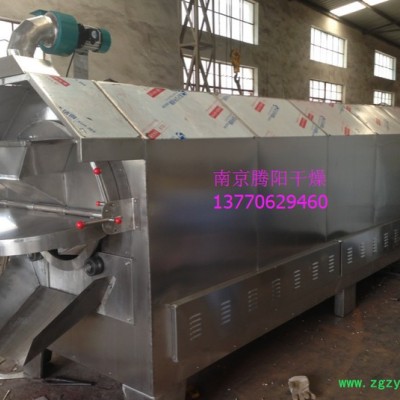

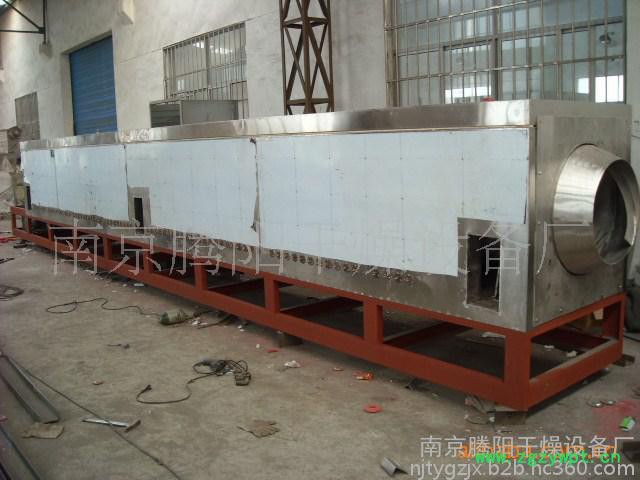

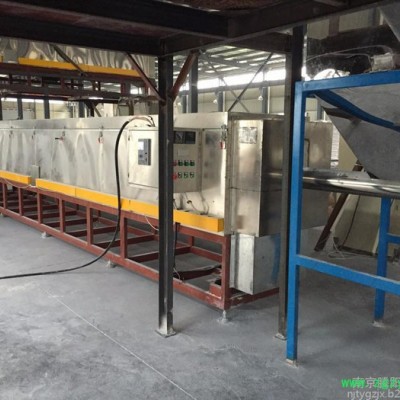

设备图片展示：
