| 加工定制 | 是 |
|---|---|
| 适用物料 | 条状 |
| 结构形式 | 单级式 |
| 应用领域 | 食品、化工、制药 |
| 传热面积 | 12（m2） |
| 转速 | 24（r/min） |
| 功率 | 13.6（kw） |
| 外形尺寸 | 1.2×2.28×10.0×11.5×2.5（m） |
| 占地面积 | 12（m2） |
| 重量 | 6000（kg） |
| 规格 | DW3-2-8 |
| 品牌 | 力马干燥 |

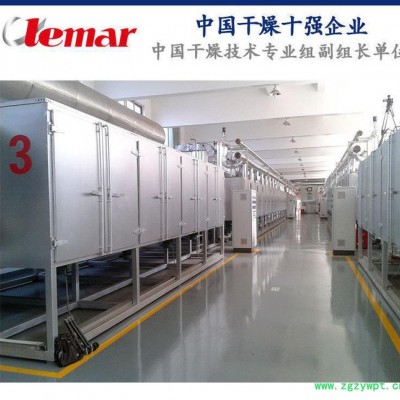

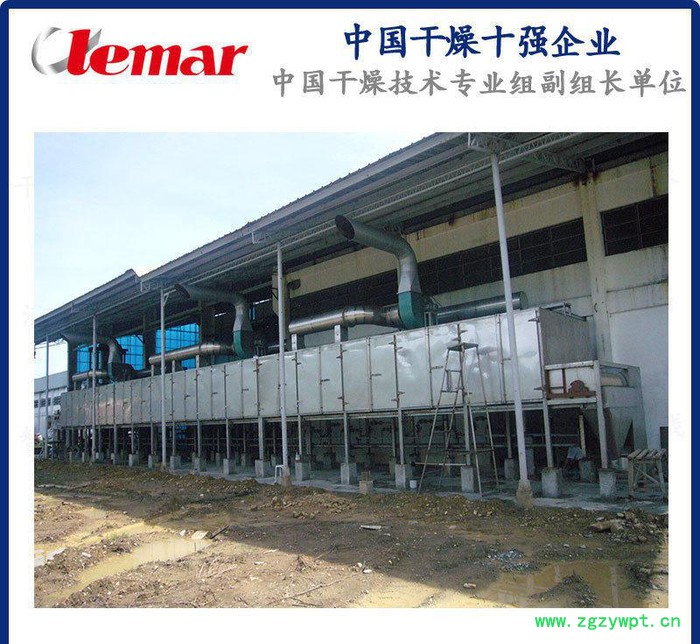

中药丸水蜜丸专用带式干燥机
工艺/流程说明
用于水蜜丸的湿基丸的干燥。药丸经爬坡带输送进入带式干燥机组的进料斗，干燥后跌落到中转料斗中，通过真空输送至下工序。
物料特性
物料：中成药水蜜丸药丸；
外观：直径约3.5mm的圆球；
性质：柔软，有粘性；
湿药丸表面粘有粉末，干燥后容易脱落、扬尘
干燥中有类油性物质挥发
产能及干燥工艺要求
处理能力：约250kg/hr（湿丸处理量）
干燥温度：低于100℃
药丸初始水分：25~30%（设计按30%）
药丸终水分：4~5%（设计按4%）
4、干燥设备技术性能要求
该设备需放在洁净区内使用，机械结构、材质、清洁等必须符合GMP相关要求；
干燥温度可分段控制；
带有冷却段，物料出来后的温度低于35℃；
带速可调，0~0.1m/s；
防止物料从输送带两侧滚落到设备箱体内；
输送带材质便于清洁，使用寿命长，便于维修更换；
有效的纠偏措施；
若设备需要取风，则从室外取风，以保持室内风量平衡。设备需自带耐高温高效过滤系统。排风需除尘后排放；
箱体有密闭、隔热措施，减小热量散发，设备表面温度低于40℃，对洁净区环境温度的影响低于5℃；
防止排湿管道冷凝水回流；
进料布料均匀；
能耗低于同类产品；
温度分布均匀，输送带左、中、右温差低于±3℃；排湿管道分布均匀。
带式干燥机技术规格
型号 | DW-1.2-8A | DW-1.2-10A | DW-1.6-8A | DW1.6-10A | DW-2.0-8A | DW-2.0-10A | ||
单元数 | 4 | 5 | 4 | 5 | 4 | 5 | ||
干燥段长(m) | 8 | 10 | 8 | 10 | 8 | 10 | ||
辅料厚度(mm) | ≤60 | |||||||
使用温度(℃) | 50-140 | |||||||
蒸汽压力（Mpa） | 0.2-0.8 | |||||||
蒸汽耗量（kg/h） | 120-300 | 150-375 | 150-375 | 170-470 | 180-500 | 225-600 | ||
干燥时间(h) | 0.2-1.2 | 0.25-1.5 | 0.2-1.2 | 0.25-1.5 | 0.2-1.2 | 0.25-1.5 | ||
干燥强度（kg.h2o/㎡.h） | 6-30 | |||||||
装机功率（kw） | 11.4 | 13.6 | 11.4 | 13.6 | 12.5 | 14.7 | ||
外形尺寸（m）
| A | 1.2 | 1.2 | 1.6 | 1.6 | 2.0 | 2.0 | |
A1 | 2.28 | 2.28 | 2.68 | 2.68 | 3.2 | 3.2 | ||
B | 8.0 | 10.0 | 8.0 | 10.0 | 8.0 | 10.0 | ||
B1 | 9.5 | 11.5 | 9.5 | 11.5 | 9.5 | 11.5 | ||
C | 2.5 | 2.5 | 2.5 | 2.5 | 2.6 | 2.6 | ||
备注：所有设备都在不断改进之中，选购设备以**资料为准。
