| 电机功率 | 5.5Kw |
|---|---|
| 进料粒度 | 6mm |
| 适用物料 | 食品,药物,饲料 |
| 外形尺寸 | 1200*1400*1600 |
| 应用领域 | 食品,制药,化工,医药行业,农业,矿业,建材,冶金 |
| 主轴转速 | 2800r/min |
| 生产能力（Kg/h） | 100~500 |
| 包装类型 | 纸箱+泡沫 |
| 粉碎程度 | 中碎机 |
| 品牌 | 南京腾阳 |
| 型号 | WF-30B |
| 是否加工定制 | 是 |

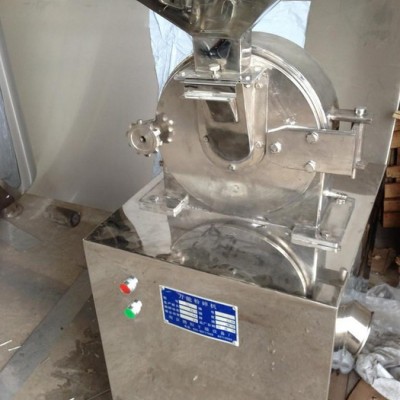

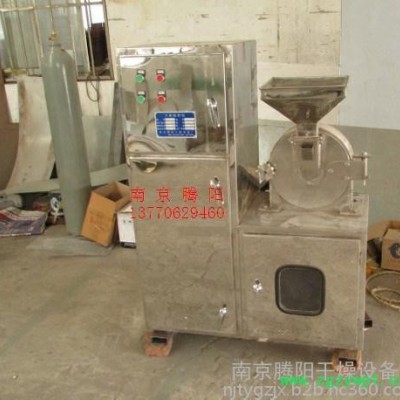

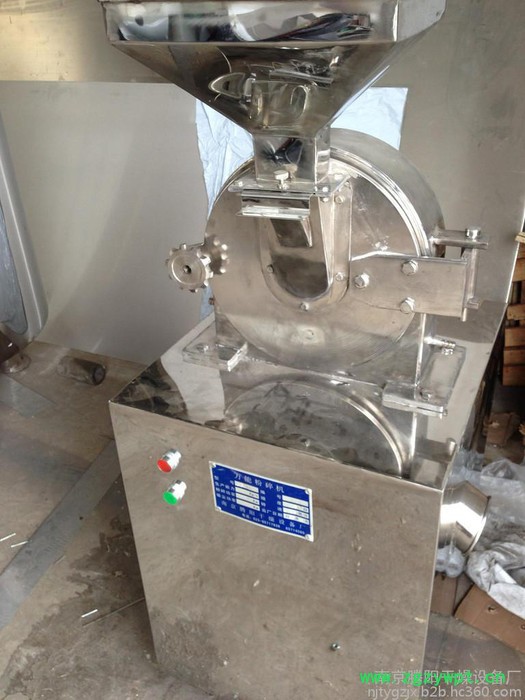

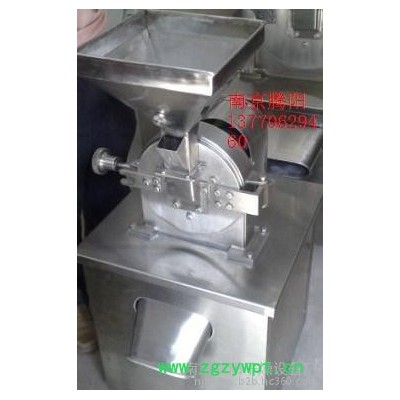

WF40B万能粉碎机
一、 特点及主要用途：
本机适用于医药、化工、农药、食品及粮食等行业,用途极为广泛。
二、结构特征
本系列高速不锈钢粉碎机均为整体式,结构坚固,运转平稳.全不锈钢粉碎机全部用304不锈钢制成,有良好的耐腐蚀性,能够保证粉碎物料的纯洁.

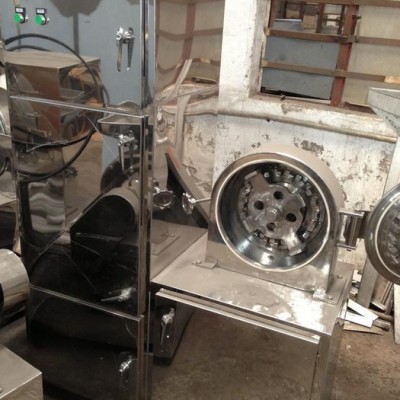

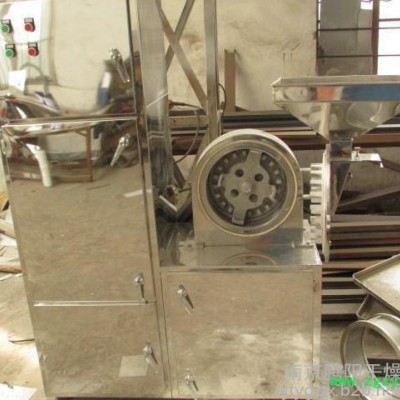

本系列粉碎机主要由底座、机壳、主轴、活动垂片、因定盘、筛、料斗等几个主要部件组成,活动盘固定在主轴上,固定盘安装在前盖上,电机启动后,话动盘跟随主动轴一起作高速运动.
三、粉碎机的工作过程
本系列粉碎机上端有上、下两个料斗,把物料加入上料斗,打开上料斗底部的挡板,则物料由下料斗,流经固定盘中间孔,进入粉碎机腔内.由于活动盘固定盘的高速相对运转,同时它们的齿圈分几层错开,使物料在它们相对运动中被粉碎.粉碎后的物料经过机筛过滤,细的穿过筛孔,由底座上的出口流出.粗一些的则留在机腔中被继续粉碎,如此循环,完成物料的粉碎加工.(粉碎好的物料经旋转离心力作用,自动进入捕集袋,粉尘山吸尘箱经布袋过滤回收.生产过程中无粉尘飞扬,且能提高物料的利用率,降低企业成本.)
四、使用说明及主意事项
粉碎机使用前应进行一次空运转试车, 试车前先检查机器全部连接件的坚固程度,油杯里润滑油和电器设备的完整性,然后闭合总开关,通入电源,进行空运转试车.
空运转试车后,可逐步开始由轻到重的负荷试验,使用中的负荷不要过大,一般以电动机的负荷来测定,用380伏电动机在粉碎的重载电流以不超过额定电流为正常,如果超过负荷应立即减少进料,进料量的大小由料斗下部的挡的开口大小控制,运转一段时间后,如未发现不正常响声和轴承挡发高热等不良现象,方可投入正常生产。
使用中如发现物料粉末中的粗粒,则可能是机筛的筛片损坏了,应重新更换筛网片,更换时只有拧松手轮,打开前盖,然后取出机筛,松开螺钉更换新的筛片.
五、机件的润滑
本系列粉碎机的润滑,仅有主轴两端的轴承需加注润滑油.本机在两轴承的上方各设置了一只油杆供油，使用时应每天检查油杯内的油量.不足时应予补足.
六、保养说明
定期检查机件,每月进行1-2次,检查项目为轴承、密封圈、机筛、活动盘、固定盘等各活动部位是否转动灵活和它们的磨损情况,发现缺陷应及时修复使用.电器零件应保持清洁、灵敏、发现故障立应及时修复.
七、安装说明
本机为整台装箱,拆箱后搬至适当的地方,垫平后即可使用,如位置固定,可加装土脚螺钉.
电器接线时,应注意电机的旋转方向,保证主轴顺时针运转,为保证安全,必须安装有效地线.
八、技术参数:
| 型 号 | WF40B |
| 生产能力(kg) | 160-400 |
| 主轴转速(r/min) | 3400 |
| 进料粒度(mm) | 6 |
| 粉碎细度(mm) | 50--100目 |
| 重 量(kg) | 680 |
九、配件清单
| 配件名称 | 型 号 | 数 量 | 备 注 |
| 活动齿盘 | 万能粉碎 | 1 | 不锈钢304 |
| 固定齿盘 | 万能粉碎 | 1 | 不锈钢304 |
| 迷 宫 | 万能粉碎 | 1 | 不锈钢304 |
| 筛圈环 | 万能粉碎 | 2 | 不锈钢304 |
| 加料斗 | 万能粉碎 | 1 | 不锈钢304 3.0 |
| 调节板 | 万能粉碎 | 1 | 不锈钢304 3.0 |
| 轴 承 | 6308-6311 | 2 | 全封闭 |
| 皮带轮 | B型 | 2 | 铸 铁 |
| 皮 带 | B型 | 2 |
|
| 主电机 | 1.5-7.5 | 1 | 卧 式 |
| 主 轴 | 万能粉碎 | 1 | 45#元钢 |
| 固定罗帽 | M24—M28 | 1 | 不锈钢304 |
| 进出水口 | 万能粉碎 | 1 | 不锈钢12mm |
| 出料口 | 万能粉碎 | 1 | 不锈钢304 |
