| 材质 | 不锈钢 |
|---|---|
| 产品别名 | 干燥机 |
| 传热面积 | 20m2 |
| 功率 | 15kw |
| 类型 | 箱式干燥机 |
| 适用范围 | 食品 医药 化工 |
| 适用物料 | 多种可用 |
| 外形尺寸 | 2300*1400*2300 |
| 应用领域 | 食品 医药 化工 |
| 占地面积 | 5.52m2 |
| 重量 | 1000kg |
| 转速 | 0 |
| 操作方式 | 间歇式 |
| 干燥介质 | 空气 |
| 工作类型 | 组合式 |
| 品牌 | 豪发干燥 |
| 型号 | CT-C |
| 加工定制 | 是 |

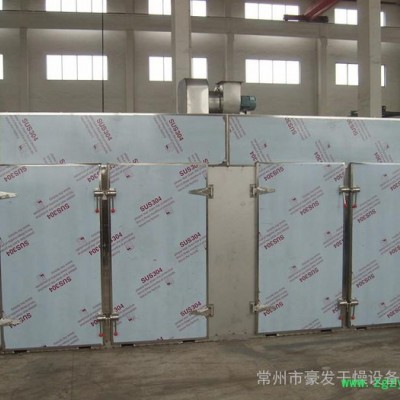

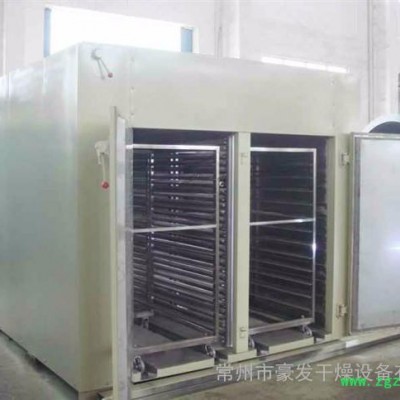

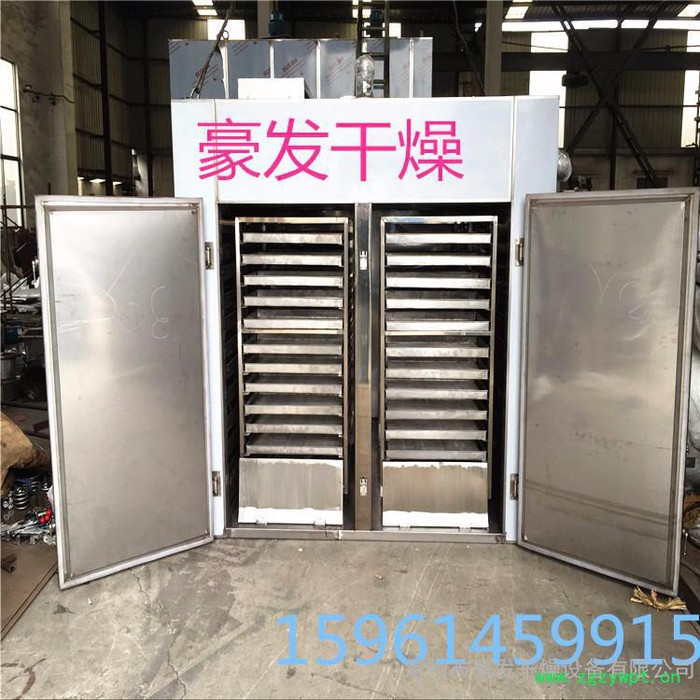

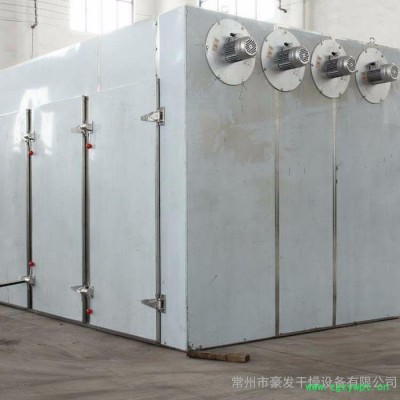

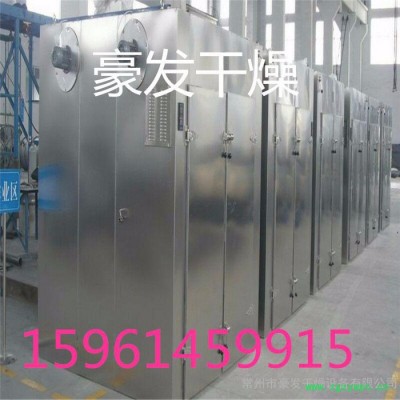

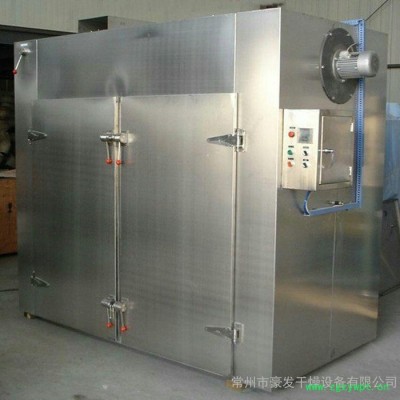

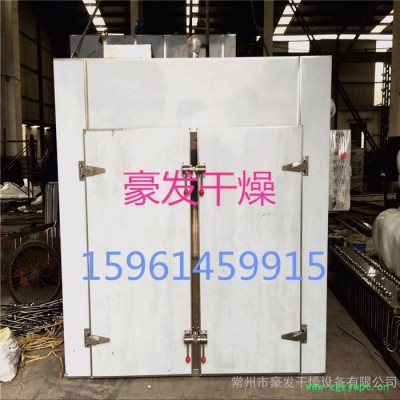

热风循环烘箱一般有加热管，有循环风机的烘箱都可称为热风循环烘箱，因为不管烘箱什么结构，风向水平还是垂直，归根到底都是热风在里面循环，所以都可通称为热风循环烘箱，如电热鼓风烘箱，对开门高温灭菌烘箱等。但是一般行业中所称热风循环烘箱大多数还是特指如上图所示的烘箱，其它烘箱都是由上图烘箱演变而来，比如有了高温灭菌的要求，风机改成风冷规范化的环风机，前后开门，风道也作出了改变，就变成对开门高温灭菌烘箱。上图所示热风循环分为五种标准型号。分别是单门单车，两门两车，两门四车，三门六车，四门八车。
基本概述热风循环烘箱一般有加热管，有循环风机的烘箱都可称为热风循环烘箱，因为不管烘箱什么结构，风向水平还是垂直，归根到底都是热风在里面循环，所以都可通称为热风循环烘箱，如电热鼓风烘箱，对开门高温灭菌烘箱等。但是一般行业中所称热风循环烘箱大多数还是特指如上图所示的烘箱，其它烘箱都是由上图烘箱演变而来，比如有了高温灭菌的要求，风机改成风冷离心循环风机，前后开门，风道也作出了改变，就变成对开门高温灭菌烘箱。上图所示热风循环分为五种标准型号。分别是单门单车，两门两车，两门四车，三门六车，四门八车。
工作原理热风循环烘箱空气循环系统采用风机循环送风方式，风循环均匀高效。风源由循环送风电机（采用无触点开关）带动风轮经由加热器，而将热风送出，再经由风道 至烘箱内室，再将使用后的空气吸入风道成为风源再度循环，加热使用。确保室内温度均匀性。当因开关门动作引起温度值发生摆动时，送风循环系统迅速恢复操作状态，直至达到设定温度值。
内部结构热风循环烘箱由角钢、不锈钢板以及冷钢板构成。热风循环烘箱
保温层则由高密度硅酸铝棉填充，高密度硅酸铝棉保证了烘箱的保温性，也确保了使用者的安全性。
加热器安装位置可是底部、顶部或两侧。
用数显智能仪表来控制温度。
热风循环烘箱风道设计有两种：水平送风和垂直送风！
适用范围热风烤箱适用于烘烤有化学性气体及食品加工待烘烤物品，油墨的固化、漆膜的烘干等，广泛使用于电子、电机、通讯、电镀、塑料、五金化工、仪器、印刷、制药、PC板、粉体、含浸、喷涂、玻璃、木器建材等等的精密烘烤、烘干、回火、预热、定型、加工等；内热循环，烘烤物件受热均匀。还用于医药、化工、食品、农副产品、水产品、轻工等行业物料的加热固化、干燥脱水。如原料、中药饮水、浸膏、粉剂、颗粒、脱水蔬菜等。[1]
技术参数1、 加热热源：蒸汽、电、远红外、电蒸汽两用。
2、 使用温度：蒸汽加热：50-140℃，最高150℃。电、远红外加热温度50-350℃。
3、 备有自控系统和电脑控制系统。
4、 常用蒸汽压力0.02-0.8Mpa（0.2-8kgf/cm2）。
5、 配有电加热按I型计算15kw，实用5-8kw/h。
6、 特殊要求在定货时表明。
7、 使用温度大于140℃或小于60℃，要在订货时注明。
8、 本厂出厂烘车，烘盘尺寸统一，可以互换。
9、 烘盘尺寸：460×640×45
| 型号 | 电压 (V) | 功率 (KW) | 工作温度范围 (℃) | 控温灵敏度 (℃) | 风机功率 (W) | 工作室尺寸 深×宽×高(mm) |
| FY-GF-1 | 220 | 3 | 300 | ±2 | 40 | 350×450×450 |
| FY-GF-2 | 220 | 3.6 | 300 | ±3 | 40 | 450×550×550 |
| FY-GF-3 | 220 | 4.6 | 300 | ±4 | 40 | 500×600×750 |
| FY-GF-4 | 380 | 9 | 300 | ±5 | 180 | 800×800×1000 |
| FY-GF-5 | 380 | 12 | 300 | ±5 | 180 | 1000×1000×1000 |
| FY-GF-6 | 380 | 15 | 300 | ±5 | 370 | 1000×1200×1200 |
| FY-GF-7 | 380 | 18 | 300 | ±5 | 750 | 1000×1200×1500 |
| FY-GF-8 | 380 | 21 | 300 | ±5 | 750 | 1200×1500×1500 |
热风循环烘箱由角钢、不锈钢板以及冷钢板构成。保温层则由高密度硅酸铝棉填充，高密度硅酸铝棉保证了烘箱的保温性，也确保了使用者的安全性。加热器安装位置可是底部、顶部或两侧。用数显智能仪表来控制温度。热风循环烘箱风道设计有两种：水平送风和垂直送风！
重要特点中热热风循环烘箱特点：
1、热风在烘箱内循环，热效率高，节约能源。
2、利用强制通风作用，烘箱内设有风道，物料干燥均匀。
3、烘箱运转平稳。自动控温，安装维修方便。
4、适用范围广，可干燥各种物料，是理想的通用干燥设备。
热风循环烘箱的温度：
热风循环烘箱应用的范围很广泛，可干燥各种工业物料，是通用的干燥设备，一般热风循
环烘箱温度范围为室温 ~ +250℃，高温型为室温 ~ +500℃。
如何选购一、热风循环烘箱大小的选择 工作室大小可根据试验物品的大小和多少来确定。恒温干燥过程中，工作室试验物品的数量和摆放方式影响工作室内温度的均匀性。对温度均匀性要求比较高时，建议减少试样数量或选大型号的烘箱，保证工作室内热风对流。
二、热风循环烘箱温度范围的选择与使用温度之间的关系 使用温度在290℃以下时，建议选择RT+10~300℃温度范围的烘箱;使用温度在300℃~450℃之间时，请选用500℃温度的高温烘箱(干燥箱);使用温度在450℃~560℃之间时，请选用600℃温度的高温烘箱。
三、热风循环烘箱的均温性，这是一个的重要性能。也是判别一个烘箱品质的重要指标。烘箱在恒温阶段，虽然控制仪表温度一般都比较稳定，但箱内各点的温度是不同的，这就会造成不同位置的样品受热不同。希望这些建议对大家有帮助。
注意事项闭合循环烘箱空气开关，按照该烘箱的操作说明书设置好加热温度250℃，超温报警温度260℃，保温计时1 h后，启动其自动运行程序，烘箱的循环风机、进风机、碟阀、加热等指示灯按顺序亮起，表明程序运行正常。加热运行2．5 h后，温度仍然达不到设定值，如果加热时间过长，就会造成被加热玻璃容器易碎，坏瓶率升高。同时，造成能源浪费，耗电量增加。以及烘箱的工作周期加长，致使在正常生产岗位的两班制下不能按时完成该工艺环节，殆误生产任务的进程计划，且提高了生产成本。正常满箱时温度从室温一直加热到250℃需要2．5 h，1个工作周期需要约6 h。
烘箱，干燥箱使用手册一 1. 运用前必需留意所用电源电压能否符合。运用时，必需将电源插座接地线按规则停止接地。
2. 在通电运用时，切忌用手触及箱左侧空间的电器局部或用湿布揩抹及用水冲洗，检验时应将电源切断。
3. 电源线不可缠绕在金属物上，不可设置在低温或湿润的中央，避免橡胶老化致使漏电。
4. 放置箱内物品切勿过挤，必需留出气氛天然对流的空间，使湿润气氛能在风顶上减速逸出。
5. 应活期反省温度调理器之银触点能否发毛或不平，如有，可用细纱布将触头砂平后，再运用，并应常常用干净布擦净，使之接触优良（留意必需切断电源）。室内温度调理器之金属管道切勿撞击免得影响灵活度。
6. 在无防爆安装的枯燥箱内，请勿放入易燃物品。
7. 每次用完后，须将电源局部切断，常常坚持箱内外干净。干净终了悬挂相应的标识。详见
烘箱，干燥箱使用手册二
1.易爆易燃易挥发物品切勿放入枯燥箱内，免得惹起爆炸。
2.样品搁板均匀负荷不应超越20kg。
3.样品室与加热室之间的搁板上不能放置物品，免得影响热量交流。
4.运用前必定要反省镍络丝有无堆叠、短路之处。
5.加热指示灯不亮，缘由普通有三：①灯泡坏了;②灯泡接触不良;③加热零碎出毛病。
电热枯燥箱的颐养与保护：6.翻开加热开关，不加热。缘由普通有四：①镍铬丝断路;②开关与线路脱焊;③控温旋钮指在零位（旋动控温旋钮至指定温度刻度）;④继电器保护。
7.温度掌握失灵，缘由普通有三：①感温探头保护（改换热敏电阻）;②继电器保护;③控温零碎其他部件毛病（用万用电表测出毛病所在，据情修缮）。
烘箱，干燥箱使用手册三
1.运用该仪器须有专人担任，装备运用终了应切断外来电源，免除不测事故发作。
2.任务室内放置试品时，不能太密，免得影响任务室内气流的一般活动，每个物品之间须有10～20mm间隙，而且对称放置，每层搁板上的物品放置要交织，最底层搁板的间隔与任务室底部必需有大于100mm的间隔。
3.在装备四周应留必定的空间，便于装备散热及操纵和保护。
4.避免尖、锐物划伤装备。
5.请勿随便拆装电器元件及装备的另（部）件，免得保护电气掌握线路，形成装备的人为毛病而影响其功能。
6.储存、运用装备时，四周无易燃、易爆及腐蚀性精神。
4.不准将易燃、易爆及挥发物品放入本装备中停止枯燥处置。
8.运用装备前请仔细阅读岛韩仪器装备相关“产品说明书”后，再停止各项操纵。
故障分析了解热风循环烘箱内被加热物品摆放是否过于密集，高温高效过滤器是否堵塞，风量调节板是否被改动，排除这些原因后，再判断循环风机是否存在故障，造成热风循环空气流通不好，湿热空气不能正常排放。其次从故障现象和烘箱的电路原理分析，烘箱能够加热，说明GCD一23A型智能电脑温控仪输出信号正常，PLC输入输出信号也正常。经过上述故障分析，可以断定控制信号和可调节部件均正常，然后从以下几个方面进行检查。
(1)核对一下GCD一23A型智能电脑温控仪的PID调节参数，看是否人为误操作，致使设置参数变更，从而使得系统出现动作异常。PID参数直接影响着系统的调节精度，是控制系统设计的核心内容。通过适当的PID参数，PID控制可以根据系统被控过程的误差特性，利用比例、积分、微分计算出系统控制量，得到相应的输出响应特性，控制系统使其达到满意的控制效果。恢复PID参数正常设置值。其次检测循环风机运转是否正常，转向是否正确。如果风机反转或风机负载太大而转速过慢，都将影响热风循环不畅通。当风机反转时，可将风机的电源任意两相倒换；当风机转速过慢时，应从两个方面进行检查：(1)电气方面电源电压是否正常，有无缺相或绕组断路现象。
(2)机械方面有无扫膛、振动、轴承过热、损坏、风叶松动擦箱壳等故障。可针对具体情况进行排除。 再次检测固态继电器和加热器有否局部断路。固态继电器(SOLIDSTATERELAYS)，简写成‘SSR”，是一种全部由固态电子元件组成的新型无触点开关器件，它利用电子元件(如开关三极管、双向可控硅等半导体器件)的开关特性，可达到无触点无火花地接通和断开电路的目的，因此又被称为“无触点开关”。SSR成功地实现了弱信号(Vsr)对强电(输出端负载电压)的控制。SSR虚接或导通后的局部断路致使380V电源缺相，加热器不能全部加热，处理方法是维修或更换固态继电器。而加热器的局部断路，也将使加热不能全部工作，造成加热过程过于缓慢。维修或更换加热器。将故障问题完全处理好。闭合循环烘箱空气开关，按照该烘箱的操作说明书运行其程序，经过2．5h的升温后，烘箱到达设定温度，时间继电器开始计时，烘箱进入断续加热的保温灭菌阶段。保温1h后烘箱开始冷却降温，2．3h 后整个干燥灭菌周期程序运行结束，完全满足该烘箱提供的技术参数要求和工艺参数要求。
烘箱配置一、概述
热风循环烘箱又名电热鼓风干燥箱（以下简称干燥箱）,是FY841型的升级型,更注重产品的节能性和安全性，采用国家经委重点推广的节能环保加热新技术，当它被加热物体吸收时可直接转变为热能，从而获得快速干燥效果，达到缩短生产周期，节约能源，提高产品质量等目的。使用方便、效果显着，是一种理想的有广阔前景的干燥设备。适用于工农业，医疗卫生，塑料机械，大专院校和科研部门的生产车间或实验室。
二、结构
干燥箱箱体由角钢、薄钢板制成。外壳与工作室间填充玻璃纤维保温。加热系统装置在工作室的顶部。装有鼓风的本型烘干箱能有效的避免工作室内存在的梯度温差及温度过冲现象，且能提高工作室内的温度均匀性。
三、温度控制
1，本型干燥箱采用具有P、I、D控制方式的数显温度控制仪，配用热敏元件探头组成自动恒温控制。控温精度灵敏，选温方面，常温至250℃，任意选择设定。工作室内温度可以从仪表直接读出。
2，定时控制：定时范围（0S-99.9H），可根据客户工作要求来选择控制方式（开机计时或恒温计时），达到设定时间后自动切断加热，设定时可直接在控制面板上拨动拨码开关，其中代码单位：（S秒M分H小时）。
| 型号 | 电压 (V) | 功率 (KW) | 工作温度范围 (℃) | 控温灵敏度 (℃) | 风机功率 (W) | 工作室尺寸 深×宽×高(mm) |
| FY-GF-1 | 220 | 3 | 300 | ±2 | 40 | 350×450×450 |
| FY-GF-2 | 220 | 3.6 | 300 | ±3 | 40 | 450×550×550 |
| FY-GF-3 | 220 | 4.6 | 300 | ±4 | 40 | 500×600×750 |
| FY-GF-4 | 380 | 9 | 300 | ±5 | 180 | 800×800×1000 |
| FY-GF-5 | 380 | 12 | 300 | ±5 | 180 | 1000×1000×1000 |
| FY-GF-6 | 380 | 15 | 300 | ±5 | 370 | 1000×1200×1200 |
| FY-GF-7 | 380 | 18 | 300 | ±5 | 750 | 1000×1200×1500 |
| FY-GF-8 | 380 | 21 | 300 | ±5 | 750 | 1200×1500×1500 |
烘箱安全操作规程
一、烘箱要按照铭牌上所规定的温度范围使用，烘箱必须保持接地良好。
二、烘箱附近不得堆放油盆、油桶、棉纱、布屑等易燃物品，不得在烘箱旁进行洗涤、刮漆和喷漆等工作。
三、要防止其他物件落入烘箱底部与电阻丝接触造成短路。
四、打开烘箱前，必须先断电。加温过程中操不得离开。
五、不得在烘箱内存放物品，如工具，器材零件及油料挥发物。
六、经过汽油、煤油、酒精、香蕉水易燃液洗涤过的零件及喷漆过的物品，应在室温下放置15~30分钟，待绝大部分易燃液体挥发后，才能放入烘箱内烘烤，室内应注意通风。
七、烘箱在工作时不得进行清洁工作，更不得用汽油擦拭。
八、非金属物品放入烘箱内加温，一定要按照工艺规程进行。
九、烘箱干燥箱工作前必须将通风闸门打开，以防爆炸。
十、使用前要检查自控装置，指示信号是否灵敏有效，电气线路绝缘是否完好可靠。
