一 、概况

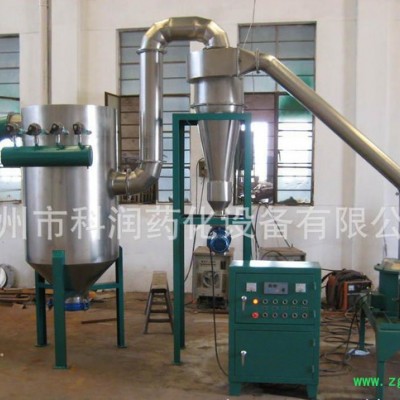

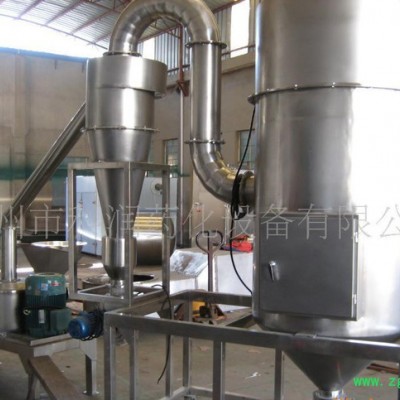

WFJ－15型微粉碎机组（简称机组）是消化吸收日本细川公司的技术，结合我国实际情况研制成功的一种先进粉体机械。该机组具有技术性能稳定、噪音低、耗电省、生产效率高、造型美观和占地面积小等优点，与国内机型相比，其制品粒度细度任意可调，粉碎温升低等优点，因而特别适用于食糖、塑料粉末和中药材等热敏性物料的粉碎。机组内装风力分级装置，使得制品粒度任意可调，并可防止过度粉碎。粉碎后的粉体由负压输送到旋风和布袋除尘器收集，经排料阀排出，该机组是制药、食品、化工等行业的理想微粉碎设备。

型号含义：

W  F  J－15型微粉碎机组

                         风量

                        机组

粉碎

微粉

二、主要规格及技术参数

1、性能指标：

   进料颗粒：小于10毫米

   制品温度：小于65℃

   制品粒度：280～40微米（可调）

   生产能力 ：10公斤～200公斤/小时（按不同物料及不同粒度）

2、技术参数：

   主机功率： 7.5千瓦

   分级功率： 0.75千瓦

   送料功率： 0.37千瓦

   风机功率： 4千瓦

   排料功率： 0.25千瓦

   袋振功率： 0.37千瓦

   主机转速： 5500转/分

   分级转速： 830～2140转/分（可调）

   送料螺杆转速： 40～50转/分（可调）

   外形尺寸： 4200×1200×2700

   总重量： 800公斤

三、主机主要结构及工作原理

1、成套设备的工艺流程见图一所示。

2、粉碎主机的主要结构与工作原理。

主机由机架、无级调速减速器、自动给料器以及粉碎室等组成。粉碎室内装有分级装置、衬圈、粉碎刀等主要工作部件，分级轴空套入粉碎主轴内，轴承密封为迷宫式，其结构见图二所示。

3、工作原理

物料由自动给料器推入粉碎，因负压的作用，进入粉碎室内的物料受到粉碎刀高速冲击和剪切，同时也受到涡流产生的高频振动等作用而粉碎，经粉碎的粉体因负压作用，进入分级轮，由于分级轮的旋转，粉体A同时受到空气动力E的离心力F的作用。

它们的大小分别为：

E=3n d. u. Vr

F=  n d（p-p） VQ2

6           R

Ps－粉体密度    克/立方厘米

U式中  Vr－气体径向速度   厘米/秒

        VQ－气流切向速度  厘米/秒

        P－气流密度    克/立方厘米

        u－气流粘度    泊

        R－粉体至回转中心半径   厘米

        d－粉体粒径    厘米

        E. F－力       达因

当F>E时，粉体大于分级粒料径，被甩至衬套，返回粉碎室，继续粉碎，合格的物料受气动作用送入集料管至辅机排出。
