低价直销空气能/热泵烘干设备/烘干箱/干燥箱/食品药材烘干机

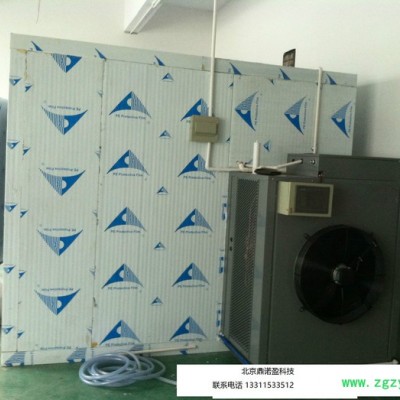

  鼎诺盈热泵烘干设备

型号                    DNY-70K

外形尺寸 8.58米×3米×2.1米

额定输入功率；   20千瓦

辅助升温电功率；2千瓦

单台噪音                       55一下

电源                       220V/380V

主控制系统

电控系统：

  1、主控单元采用德国西门子**的smart200系列，S7-200 SMART CPU 模块本体集成 1 个以太网接口和 1 个 RS485 接口，通过扩展 CM01 信号板或者 EM DP01 模块，其通信端口数量**多可增至 4 个，可满足大小型自动化设备与触摸屏、变频器及其它第三方设备进行通信的需求，支持以太网接口下载程序，支持 Modbus RTU、USS、PROFIBUS-DP、自由口通信等 ， 支持通用 Micro SD 卡下载程序、更新 PLC 固件和恢复出厂设置，大幅缩短机器设备的上市时间，真正有效地提高用户的市场竞争力。

2、触摸屏显示单元采用的是德国西门子第二代smart line v3系列。全新一代精彩系列面板 SMART LINE V3 的功能得到了大幅度提升，与 S7-200 SMART PLC 组成**的自动化，控制与人机交互平台，为您的便捷操控提供了理想的解决方案。强大且丰富的通讯能力，集成以太网口可与 S7-200 SMART PLC 以及 LOGO! 进行通讯，隔离串口（RS422/485自适应切换），可连接西门子、三菱、施耐德**以及台达部分系列 PLC。支持 Modbus RTU 协议，可同时连接 4 台控制器。

 3、辅助电气控制元件 ，采用国内**品牌正泰电器。也可以选择西门子，施耐德

正泰电气元件，采用的DZ47系列的小型断路器，用于照明配电系统(C型)或电动机的配电系统(D型)，可用于交流50Hz/60Hz，额定电压至400V，额定电流至60A的线路中起?过载、短路保护作用，同时也可以在正常情况下不频繁地通断电器装置和配电线路。?及其配套的交流接触器，中间继电器和接线端子。

4、温湿度传感器采用工业分体式温湿度变送器传感器防尘管道式，瑞士原装进口 芯片高精度 分体式活动 螺纹安装，运行稳定可靠，控制**。输出信号：电流4-20MA  电压0-10V  支持标准的modbus rtu通讯，物理接口是RS485接口

 温度控制范围 环境温度0—95℃

湿度控制范围 0％—100％

温湿度**度±0.1

5、烘烤程序系统：采用手动，自动控制

手动模式：

选择手动，进入手动画面，可以进行手动状态下设备的各个部件的操作。 手动主要目的：用于设备检修和单项的测试

自动模式：

（1）、选择参数设定，进入参数设置画面，1-8段的参数。参数先按照预定工艺参数设置温度，湿度，和烘烤时间，设置完毕后，返回，进入自动画面，如果中途需要更改参数，需要停止复位，再设定参数后，重新启动。

（2）、设定风机正反转时间，根据工艺选择风向转换和换向的时间

（3）、选择工艺，进入工艺选择模式A默认工艺选择 (开机是默认的工艺)，只进行1-2段控制  B选择自己设置工艺,进入1-8段控制

（4）在（1）、（2）、（3）、设置完毕后，选择启动，程序进入自动控制功能，过程中随时可以停机，自动中断，需要按下复位键，才能再次按启动按钮，进入自动过程。

（5）报警出现，自动停机，自动出现报警信息，报警内容提示操作人员需要检测的部位。需要按下报警确认键，进行报警确认。然后选择到自动，画面，按下复位键，报警解除，如果报警一直解除不了，需要检查相应的报警内容和相关硬件，否则设备处于停机状态。等待报警解除，设备才能正常启动。，报警的内容主要是检测温湿度传感器工作状况，根据工艺设定报警阈值，大于多少或是小于多少度属于异常，触摸屏会自动显示报警。及其辅助控制元器件的过载短路检测。

（6） 触摸屏的主页画面显示烘烤箱内的实际温度，相对湿度，回风温度，烘烤段，烘烤时间，风机正转时间，风机反转时间，手动模式，自动模式，启动，停止，复位，及其画面的切换按钮。
