| 转速 | 24r/min |
|---|---|
| 生产能力 | 200 |
| 混合时间 | 5min |
| 功率 | 4 |
| 最大装料量 | 250kg |
| 布局形式 | 卧式 |
| 整机重量 | 450kg |
| 外形尺寸(长×宽×高) | 2200*700*1300m*m*m |
| 产地 | 江苏 |
| 动力类型 | 电动 |
| 工作方式 | 间隙式 |
| 规格 | CH500L |
| 结构形式 | 卧式 |
| 认证 | IOS9001 |
| 适用物料 | 干粉，湿料 |
| 卸料方式 | 可倾 |
| 应用领域 | 食品，化工，调味品 |
| 物料类型 | 颗粒 |
| 料筒运动方式 | 固定式 |
| 物料粒度 | 1-500 |
| 品牌 | 南京腾阳 |
| 型号 | CH型-500L系列 |

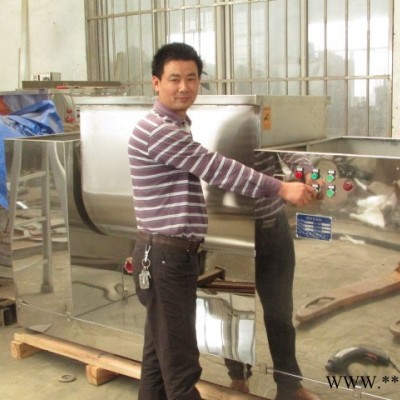

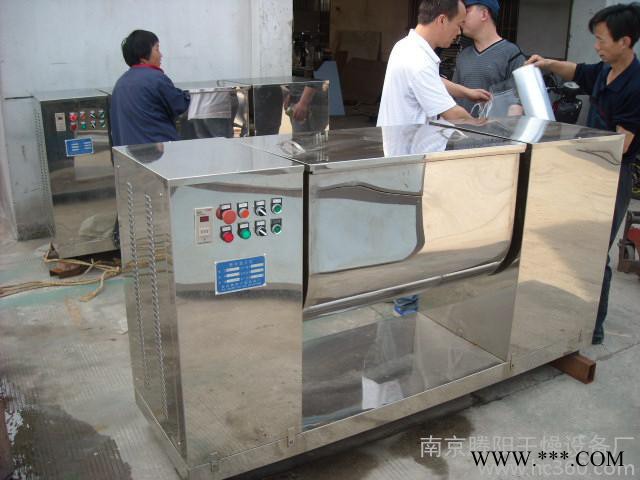

CH-200槽型卧式混合机
一、 主要用途：
本系列机器为卧式单轴型槽式混合机，是化工、制药、食品工业生产中混合粉状或糊状物料和含糖物料的常用设备，能使不同物质的物料混合均匀，在混合过程中，物料不产生溶解、挥发或变质等现象。
二．工作原理和结构特征：

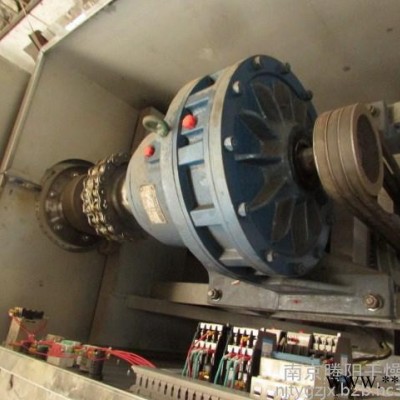

本机采用蜗轮、蜗杆直接传动，搅拌浆为通轴
式，由电机驱动减速机动搅拌浆连着搅拌浆旋转,推动
物料作复杂的运动。经过若干次搅拌可获得理想的
混合效果。
1.本系列机器为整体机座，结构紧奏坚固、运转
平稳，搅拌桨、混合槽及物料接触处均采用GB/T3280 中奥氏体(或304-2B)不锈钢材料制造,具有良好的耐酸、耐碱、防腐性能,保证混合物料的质量和清洁,能使混合的物料完全符合**卫生标准.
2.搅拌桨两端轴采用尼龙,有较强的耐酸、耐碱、耐热、防泄漏等优点.

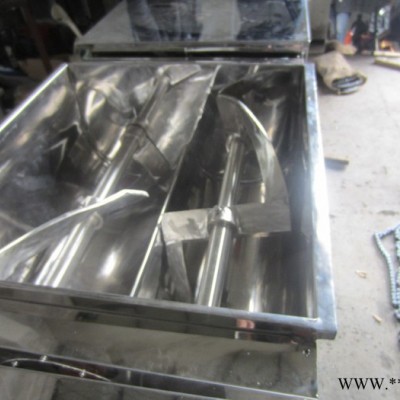

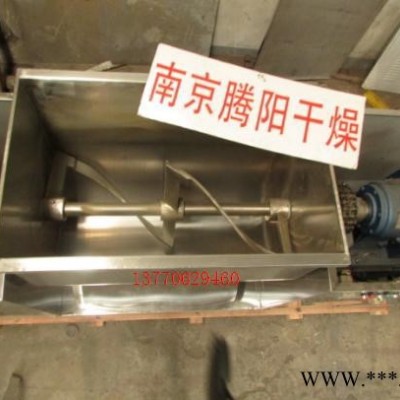

3.混合槽为u形体,内装搅拌桨,它横卧在混合槽内, 搅拌桨为单轴s型,在搅拌混合过程中,物料间不断的变换位置、
混合均匀、效率高,混合周期根据物料种类的多少要求而定.
三．设备主要技术参数及配置：
1. 外型尺寸： 1960×700×1150 (mm)
2. 工作容积： 200 L
3. 桶体容积： 240 L
4. 搅拌速度： 24转/分钟
5. 搅拌电机功率：4.0KW
6. 倒料电机功率：0.75 KW
7. 搅拌时间： 10—15分钟/次
8. 翻转角度： 360度
9. 桶体材质： 304 2B3.0mm不锈钢板（浦项）
10. 主框架材质： 10#A3槽钢 （马钢）
11. 外包板材质： 304 2B1.2mm不锈钢板（浦项）
12. 主轴材质： 304 ￠70mm不锈钢元钢（浦项）
13. 搅拌浆材质： 304 30mm不锈钢（铸钢件）
14. 电控部分： 交流接触器（苏州西门子）时间控制器 （德力西）断路器和热保护为华宇电器,搅拌桨有正反转功能。
15. 设备重量： 560 kg
16. 设备质保期： 质保期为一年，终身提供维护。
17. 设备制造周期：12个工作日。
四． 设备售价：19600元/台（设备售价含运费含税费）。
五. 付款方式: 先预付合同总款50%,设备生产完毕发货前再付合同总价的50%，供方安排发货。
其他型号主要参数：
| 名称 型号 | 混合容积 L | 混合槽倾斜度 | 搅拌速度 r/min | 电机功率 Kw | 外型尺寸 mm | 重量 Kg |
| CH-50 | 50 | 105° | 24 | 1.1+0.55 | 1100×470×800 | 300 |
| CH-100 | 100 | 2.2+0.55 | 1430×540×870 | 450 | ||
| CH-150 | 150 | 3+0.55 | 1700×600×1100 | 500 | ||
| CH-200 | 200 | 4+0.55 | 1700×600×1100 | 600 |
